3.8. Вікна, двері, ворота

В стінах виробничого будинку застосовані окремі деревяні віконні блоки, номі нальної висоти віконних блоків - 1,2 і 1,8м. Передбачено подвійні віконні плетіння. Для заповнення прорізів застосовуємо віконні блоки дерев'яні глухі, що складають ся з коробок і заскління. Вікна прийняті за еерією 1.436.2-15 марками осн 48.18. одн48.12 Подвійне заскління вікон виконано на бітумній замазці.

Загальний вид та основні розміри приведені на рисунку 3.8 "Вікна".

Рис. 3.8. Вікна

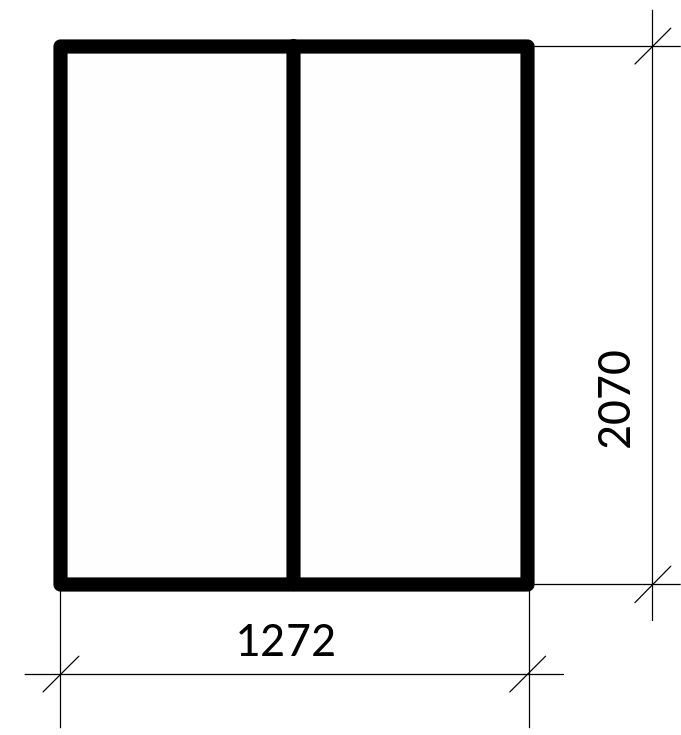

При проектуванні виходів з виробничих приміщень одноповерхової будівлі дотримані вимоги евакуації, у проекті застосовані дверні блоки з лівим навішенням полотнини без порогу. Дверні блоки прийняті за ГОСТ 14624-94, марки Двг 21 - 13. Розміри дверних полотнин: 1272 х 2070 (мм), розміри

. Загальний вид та основні розміри приведені на рисунку 3.9 "Двері".

Рис. 3.9. Двері

У даному проекті для пропуску автомобільного транспорту передбачені роз- пашні ворота 1472 × 2371мм по серії 1.436-2, випуск 1.Гост 6629-74 марка дг 24-15

Воротній проріз обрамлений збірною залізобетонною рамою, що вписується по зовнішніх розмірах у прийняту розрізу панельної стіни. У складі рами: стойки перетином 1472 х 2371мм і ригель. З зовнішньої сторони воріт з метою переходу від нульової відмітки підлоги у середині будинку до планувальної відмітки землі навколо будинку (-0,150) улаштовується похилий бетонний з'їзд - пандус з ухилом 1:10. Загальний вид та основні розміри приведені на рисунку 3.10 "Ворота".

Рис. 3.10. Ворота

4. Теплотехнічний розрахунок огороджувальних конструкцій

Метою теплотехнічного розрахунку є визначення товщини ущільнюючих шарів огороджуючих конструкцій і визначення опорів теплопередачі. Розрахунок проводиться для конструкцій зовнішніх стін, покриття.

4.1. Теплотехнічний розрахунок зовнішньої стіни

Вихідні дані:

1. Відповідно до умов завдання маємо:

а) знову споруджувана промислова будівля;

б) зовнішня стіна – керамзитобетонна панель;

в) температурна зона - I м. Черкаси – І температурна зона;

г) зона вологості району – нормальна.

2. Умови експлуатації визначаємо за додатком 2 Методичних вказівок або додатками ДБН відповідно до режиму приміщення й кліматичної зони району будівництва.

Для промислової будівлі м. Черкаси температурно-вологісний режим – нормальний, умови експлуатації приймаємо - «Б»

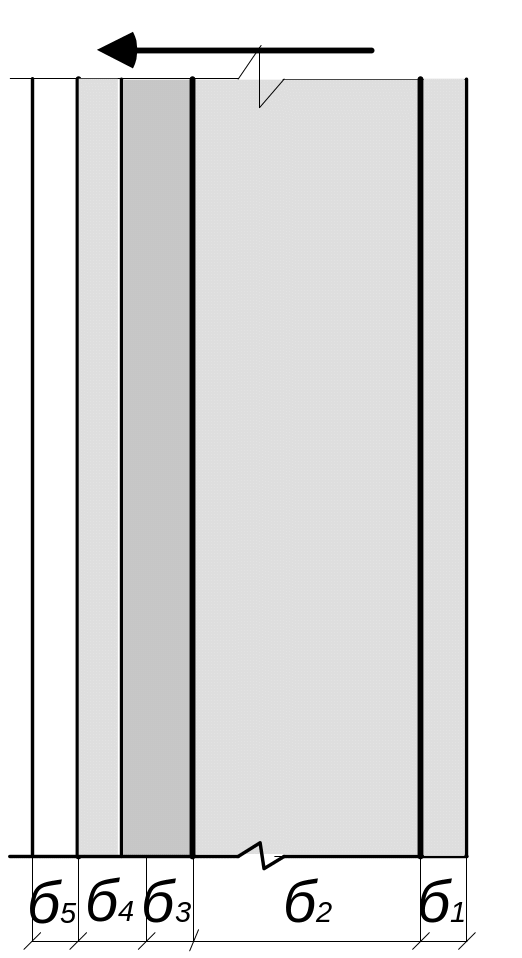

3. Перетин зовнішньої стіни являє собою багатошарову огороджувальну конструкцію. Конструкція перетину приведена на рисунку 2 «Розрахункова схема».

1 шар - вапняно–піщана штукатурка,

Ρ₀₁ = 1700 кг/м³:

₁ = 20 мм = 0,02 м;

₁^Б = 0,87 Вт/м·К;

s₁ = 10, 42 Вт/м²·К

2 шар - керамзитобетонні панелі,

Ρ₀₂ = 1200 кг/м³:

₂ = 250 мм = 0,25 м;

₂^Б = 0,52 Вт/м·К;

s₂ = 7, 57 Вт/м²·К

3 шар - Плити пінополістирольні екструзійні

, ρ₀₃ = 80 кг/м³:

_у.с. - ?

_у.цю = 0,049 Вт/м*⁰С

s₃ = 0, 73 Вт/м²·К

4 шар - цементно–піщана штукатурка,

ρ₀₄ = 1600 кг/м³:

₄ = 15 мм = 0,015 м;

₄^Б = 0,81 Вт/м·К;

s₄ = 9, 76 Вт/м²·К

5 шар - покраска, врозрахунок не враховуеться,

4. Коефіцієнти тепловіддачі внутрішніх і зовнішніх поверхонь огороджувальних конструкцій (ДБН - додаток 4, методичні вказівки – додаток 3):

_В = 8,7 Вт/м²·К

_З = 23 Вт/м²·К
