3.4. Кроквяні конструкції

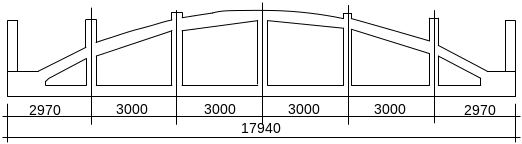

У проекті застосовані балки покриття по серії Серія 1.463.1-1/87 марка сфм18-Іашв: клас бетону - В30. Загальний вид та основні розміри приведені на рисунку 3.5 "Кроквяна балка".

Рис. 3.5. Кроквяна балка

Балки прийняті з попередньою напругою нижнього пояса. Крім арматури, що напружується, балки мають ненапружену арматуру у виді просторових і плоских каркасів і сіток. Ненапружена арматура балок виготовляється зі стержневої гарячекатаної сталі періодичного профілю класу Вр-1.

3.5. Плити покриття, покрівля

У проекті застосовані збірні залізобетонні плити покриття за Серия 1, 865.1-4/84 випуск1 марок ІПГ – ІатУт-Н. ІПВ4-2АтУТ-Н. Плити виготовляють з попередньою напругою арматури. Стержні, що напружуються, розташовані в нижній частині поздовжніх ребер. Плити виготовляють з бетону класу В40.

Основна арматура, що напружується, виготовляється з горячекатаної сталі періодичного профілю різних класів.

Загальний вид та основні розміри приведені на рисунку 3.6 "Плита покриття".

Рис. 3.6. Плита покриття

Для даної будівлі прийнята рулонна покрівля, яка запроектована в наступному складі:

- 3 шаруючи руберойду на гарячій бітумній мастиці з захисним шаром із гравію, товщиною 15 мм;

- цементно-піщана стяжка (з розчину марки 150) товщиною 30мм;

- утеплювач - пінобетон (ρ_m= 800кг/м³) товщиною 110мм;

- обклеювальна пароізоляція у виді 1-го шаруючи руберойду на бітумній мастиці товщиною 5 мм.

3.6. Стінові панелі

У проекті застосовані стінові панелі збірні керамзитобетонні по серії 1.432-9/81, випуск 1, марки панелі: ПС 600.12.25 11-1, ПС 600.18.25. 11-1, ПС 625.12.25. 11-11, ПС 145.12.25, ПС 145.18.25. Загальний вид та основні розміри приведені на рисунку 3.7 "Стінові панелі". L = 5980, 6230, 1450 Н = 1180, 1780

Рис. 3.7. Стінові панелі

Панелі виготовлені з керамзитобетону щільністю 1400 кг/м³. Арматура панелей виготовляється з гарячекатаної сталі періодичного профілю класу А-Ш та із звичайного арматурного дроту класу Вр-1.

3.7. Підлоги

У даному проекті підлоги запроектовані трьох типів:

І тип підлог - бетонні, які прийняті на виробничих дільницях та складаються з наступних шарів:

- покриття - бетонне з бетону марки М300 товщиною 30мм;

- підстилаючий шар - бетон класу В20 товщиною 170мм;

- підстава - ущільнений ґрунт.

ІІ тип підлог - з керамічних плиток, які прийняті у санвузлах та складаються з наступних шарів:

- покриття - плитка керамічна за ДСТ 6787-69, 13мм;

- заповнення швів - цементно-піщаний розчин М100;

- прошарок - цементно-піщаний розчин марки М100 - 15мм;

- підстильний шар - бетон класу В5 - 120мм;

- підстава - ущільнений ґрунт.

ІІІ тип підлог - з лінолеуму, які прийняті в адміністративних примііщеннях та складаються з наступних шарів:

- покриття - з лінолеуму з теплозвукоизоляционным шаром;

- прошарок з холодної мастики на водостійких в'язким;

- підстильний шар - бетон марки В5 товщиною 120мм;

- підстава - ущільнений ґрунт.

Експлікація підлог

Номер приміщення	Тип пидлоги	Схема пидлоги або тип підлоги за сериєю	Дані елементні підлоги (назва, товщина, основна тощо), мм	Площа, М2
1
2
3
4
