3. Конструктивне рішення
3.1. Фундаменти
За даними звіту про інженерно-геологічні вишукування підставою підошви фундаментів будуть служити суглинки темно-коричневі з наступними характеристиками: ρМ= 1,91 т/м3; Ε= 16МПа; с = 15º. Рівень ґрунтових вод складає 9,5м від планувального рівня землі.
Фундаменти під колони запроектовані монолітними залізобетонними по серию1.412.1-6 марку ф 62.3 ф2,2
Прив'язка фундаментів до разбивочным осей визначається прив'язкою колон.
Виходячи з глибини закладення підошви, фундамент прийнятий двоступін-чатий. Глибина закладення фундаментів - 1, 95м. Розміри підошви фундаментів прийняті конструктивно 2200 х 2700м. Розміри подколонника - 900 х 1500м.

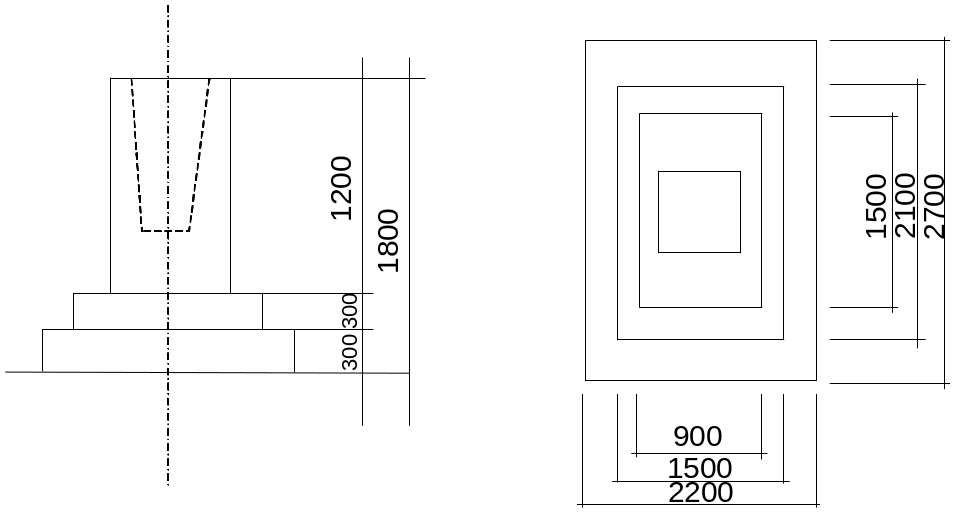

Рис. 3.1. Монолітний залізобетонний фундамент.
Фундаменти встановлюють на бетонну підготовку товщиною 10см. У фундаментах передбачають арматуру, розташовану по підошві фундаментів і в подколоннике у виді зварених сіток.Верхню частину стакана розташовують 150мм нижче відмітки чистої підлоги цеху, на відмітці -0.150. Це дозволяє вести монтаж колон при засипаних котлованах, після влаштування підготовки під підлоги і прокладення підземних комунікацій, тобто після закінчення робіт нульового циклу. Проектне положення низу колон фіксують шаром бетону, який укладають на дно стакана. Зазори поміж стакана та поверхнею колон заповнюють дрібнозернистим бетон на шлаковому гравію марки М150.
Під фахверкові колони фундамент виконують по серию1.412.1-4 марки фф3-1+фф3-6, Фундамент виконаний з бетону класу В15 і армований плоскими звареними сітками зі сталі класу A-I. Загальний вид та основні розміри фундаменту приведені на рисунку 3.2. З фундаментом фахверкові стійки кріпляться за допомогою анкерних болтів.
Рис. 3.2. Фундаменти під фахверккові колони
3.2. Фундаментні балки
Фундаментні
балки застосовані збірні залізобетонні
таврового перетину по Серия
1.415.1-2 марка 2 б ф 6-5атуск, марка 2бф 6-аіу,
марка 2бф 6-10 атуск.
Загальний вид та основні розміри
приведені на рисунку 3.4 "Фундаментні
балки".
Марка 2 б ф 6-5атуск: - клас бетону В25, довжина – 5,50м,
Марка 2бф 6-27аіу: клас бетону В20, довжина – 4,45м,
Марка 2бф 6-10 атуск. -клас бетону В25, довжина – 5,05м.
Подовжня арматура балок прийнята зі сталі класу А-Ш і поперечна - зі сталі класу А-1. Фундаментні балки укладаються на бетонні стовпчики.

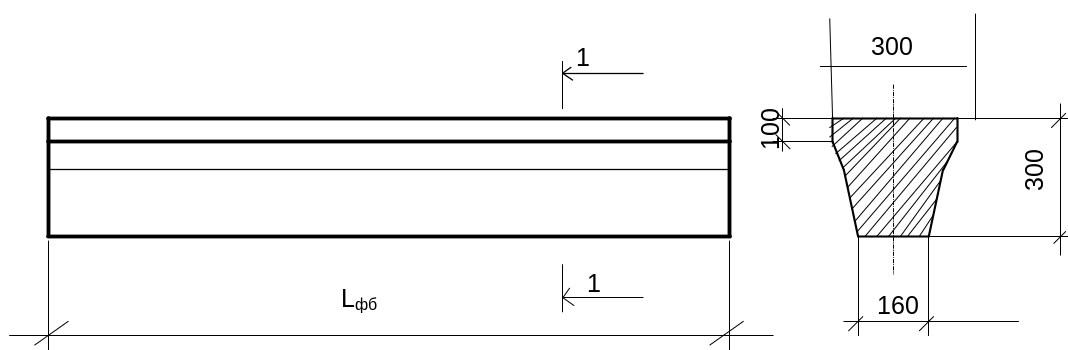

Рис. 3.3. Фундаментні балки
3.3. К о л о н и
Колони застосовані збірні залізобетонні по Серия 1,424,1-5 марка 2к180 –б (Qкр10т)
Середніх Серія 1,424,1-5 марка12К108 -6(Qкр10т)
перетином 400 х 400мм. Клас бетону – В22,5. Висота колон - 11850м. Загальний вид та основні розміри приведені на рисунку 3.4 (а) "Колони"
Колони фахверку застосовані приймаємо серю 1.427.1-3 марка 6 к ф117-2
Перетином 300 х 400 мм. Клас бетону В30. Загальний вид та основні розміри приведені на рисунку 3.4 (б) "Колони"
Рис. 3.4. Колони: а - крайнього та середнього рядів, б - фахверкові колони.
