Введение

В основе работы станции «Петровичи» лежит стандартная технологическая схема обезжелезивания воды при помощи безнапорного фильтра (рисунокРисунок 1). Вода от скважины поступает в аэрационное устройство, где обогащается кислородом воздуха до 10-12 мг/л и одновременно свободным изливом над поверхностью воды фильтра освобождается от избыточного количества растворенных газов (углекислоты и сероводорода). Далее вода проходит через безнапорный фильтр. Обезжелезивание происходит ниспадающим потоком в объёме фильтрующей загрузки. Очищенная вода после фильтра поступает в резервуар, из которого подается насосом 2-го подъёма на установку обеззараживания воды и далее в сеть потребителя.

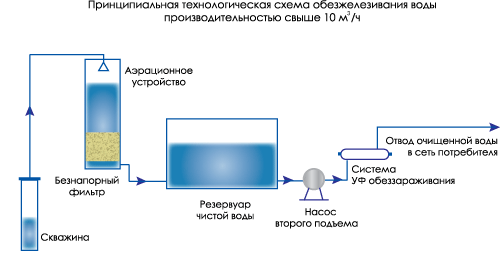

Рисунок 1 – Технологическая схема очистки грунтовых вод

По мере работы фильтра увеличивается количество задержанных им загрязнений: нарастает толщина пленки на поверхности фильтрующей загрузки, увеличивается количество загрязнений, отложившихся в толще загрузки, и глубина их проникания в песок, возрастает сопротивление фильтра.

Промывка фильтров осуществляется восходящим потоком исходной воды с использованием того же насоса. Для этого подачу исходной воды на фильтры прекращают и подают воду через дренажную систему [1]. Переключение режимов осуществляется простым поворотом рукоятки шарового крана. Промывная вода поступает в дренажную систему фильтра, равномерно распределяется по площади фильтра и поднимается вверх через загрузку с интенсивностью, обеспечивающей переход зерен фильтрующей загрузки во взвешенное состояние.

Зерна расширившегося песка, хаотично двигаясь, соударяются друг с другом, налипшие загрязнения оттираются и попадают в промывную воду. Промывная вода вместе с вымытыми загрязнениями из фильтра отводится в канализацию, не увлекая за собой частицы взмученного и поднятого водой песка. Фильтр промывают до тех пор, пока вода не станет прозрачной.
