2.10.2 Оградительное сооружение откосного типа

Тип оградительного сооружения откосного типа выбирается в зависимости от расчётной высоты волны. В нашем случае при h_расч. = 4.5 м применяем оградительное сооружение откосного типа из наброски массивовых блоков на каменной постели.

При проектировании сооружения откосного профиля и крепления откосов из рваного камня, обыкновенных и фасонных бетонных или железобетонных блоков вес отдельного элемента G или G_z, т, соответствующую состоянию его предельного равновесия от действия ветровых волн, необходимо определять:

При расположении блока на участке откоса от верха сооружения до глубины z = 0.7h по формуле:

;

то же, при z > 0.7h по формуле:

, где

k_fr – коэффициент, принимаемый по таблице 12 (СНиП 2.06.04–82, стр. 9). Принимаем для обыкновенных бетонных блоков k_fr = 0.021;

_m – объёмный вес бетона, _m = 2,6 т/м³;

ctg – заложение откоса, при заложении 1:1 ctg = 1;

h_2% – высота волны у головы 2%–ой обеспеченности, определяемая по формуле:

, где

k_t – коэффициент трансформации, k_t = 0,91;

k_r – коэффициент рефракции, k_r = 0,77;

k_l – обобщенный коэффициент потерь, k_l = 0,87;

k_i, – коэффициент принимаемый по графикам (рис.2 СНиП 2.06.04–82, приложение 1, стр.32) для безразмерной величины gL/V_w² = 8825.Принимаем значениям коэффициента k_i для волн 2% – ной обеспеченности k_i = 1,95;

– средняя высота волны, = 4,11 м.

 – средняя длина волны, = 91,6 м.

;

, где

По найденному весу бетонных массивов подбираем их размеры, исходя из условия, что высота массива (h) равна ширине, а длинна составляет полторы высоты.

Таким образом значение высоты h находим из следующей зависимости:

.

Выполняем наброску из массивовых блоков размером 1,71,72,5

Отметка гребня оградительного сооружения откосного типа определяется по следующей формуле:

, где

h_нак.1%, – высота наката на откос волн обеспеченностью 1% (м) для фронтально подходящих волн (h_1%) при глубине перед сооружением d  2 h_1% ( ) определяется по формуле:

, где

h_1% – высота волны 1% – ой обеспеченности, h_1% = 5,39 м;

k_r – коэффициент, учитывающий шероховатость крепления, принимаемый по таблице 6 (СНиП 2.06.04–82 , стр. 7). При r/h_1% = 1,63/5.39 = 0.36 принимаем k_r = 0.7;

k_p – коэффициент, учитывающий проницаемость крепления верхового откоса, принимаемый по таблице 6 (СНиП 2.06.04–82, стр. 7). При r/h_1% = 1,7/5,39= 0.32 принимаем k_p = 0.32;

k_sp – коэффициент, определяемый по таблице 7 (СНиП 2.06.04–82 , стр. 7) в зависимости от скорости ветра и заложения откоса. При V_w = 24 м/с и m = 1 принимаем k_sp = 1.4;

k_run – коэффициент, определяемый в зависимости от пологости волны по графику (рис. 10 , СНиП 2.06.04–82, стр. 7). При_d/h_1% = 91.6/5.39 = 17 и m = 1 принимаем k_run = 2.25.

.

h_set – высота ветрового нагона, м, определяемая методом последовательных приближений по формуле СНиП 2.06.04–82 (приложение 1, стр. 29):

, где

L – длина разгона волны, L = 200 км;

V_w – скорость ветра, V_w = 24 м/с.

d – глубина перед сооружением, d = 16.0 м;

k_w – коэффициент, принимаемый в зависимости от скорости ветра по таблицам СНиП 2.06.04–82 (приложение 1, стр. 31). При скорости ветра V_w = 24 м/с принимаем k_w = 2.5^10^-6.

Первое приближение, при h_set = 0:

.

Второе приближение, при h_set = 1.0 м:

.

Третье приближение, при h_set = 0.94 м:

.

Окончательно принимаем высоту ветрового нагона h_set = 0.95 м.

a – конструктивный запас, принимаемый равным a = 0.1h_1% = 0.1^.5.39 = 0.54 м.

.

Однако для оградительных сооружений откосного типа, возводимых из наброски бетонных массивов, нормы рекомендуют определять отметку гребня по следующей зависимости:

Отметка гребня оградительного сооружения откосного типа отсчитывается от максимального уровня воды.

Ширина гребня B_г при наброске бетонных массивов составляет B_г = 2L, где L – наибольший размер массива. L = 1.5h = 1.5^.1.7 = 2.55 м, следовательно

B_г = 2^.2.55 = 5.1 м. Принимаем ширину гребня равной B_г = 5.5м.

Ширина сооружения на уровне поверхности воды B при наброске бетонных массивов составляет B = 4L, где L – наибольший размер массива.

L = 1.5h = 1.5^.1.7 = 2.55 м, следовательно B = 4^.2.55 = 10.2 м. Принимаем ширину гребня равной B = 10.5 м.

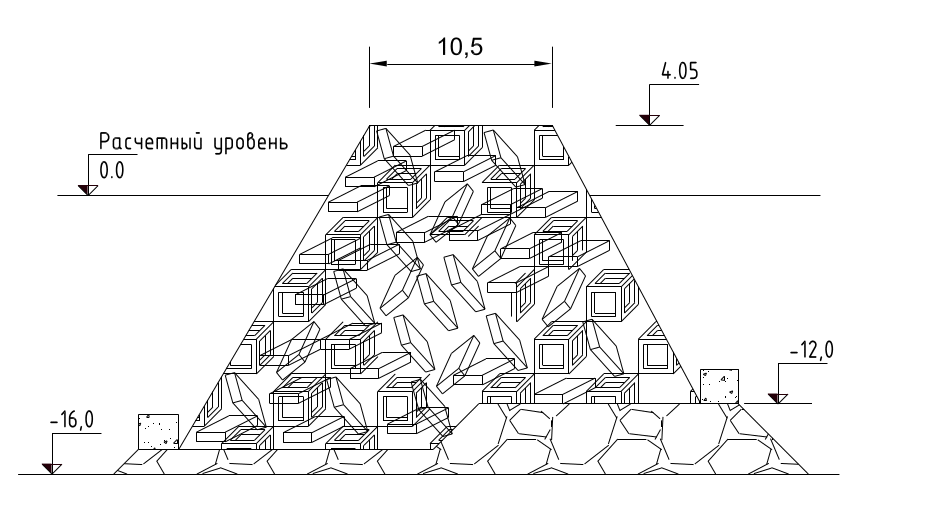

Схема оградительного сооружения откосного типа с предварительно назначенными размерами представлена на рис..
