Ответ на первый вопрос

Комплекс устройств и агрегатов, обеспечивающий преобразование химической энергии топлива в тепловую энергию пара или горячей воды требуемых параметров, называется котельной установкой (пароэнергетической установкой).

Состав. Котельная установка состоит из котла, обслуживающих его механизмов и систем:

- питательной системы, которая служит для подготовки и подачи питательной воды в котел;

- топливной системы, которая служит для подготовки и подачи топлива к форсункам котла;

- воздушно-газовой системы, которая служит для подготовки и подачи воздуха в топку котла и отвода из него дымовых газов.

- системы продувки, которая предназначена для периодического удаления из котла накапливающихся в котловой воде солей и шлама;

- системы ввода в котел химических реагентов с целью предотвращения накипи и образования коррозии;

- системы автоматического регулирования, сигнализаций и защиты, в которую входят системы регулирования питания котла, давление и температуры пара, элементы сигнализации и защиты.

Ответ на второй вопрос

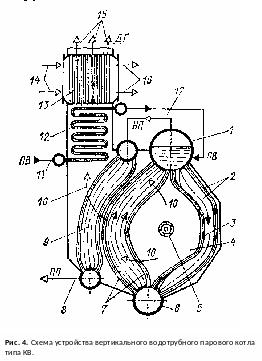

Корпус котла включает пароводяной коллектор 1, водяной коллектор 6, парообразующие трубы 3 и 7, составляющие основную поверхность нагрева и опускные необогреваемые трубы 2,через которые подаётся вода в коллектор 6, и в парообразующие трубы 3 и 7. В топку 4 котла через топочное устройство 5 подеётся топливо и воздух, который предварительно нагревается в воздухоперегревателе 13. Стрелки 14 указывают подвод воздуха к воздухоперегревателю, а 16 – к топочному устройству 5. Дополнительные поверхности нагрева, образованные пучками труб пароперегревателя 9, водяного экономайзера 12 и воздухоподогревателя 13, последние размещены в газоходе котла (хвостовые поверхности нагрева).

Питательная вода нагнетается питательным насосом по трубопроводу 11 в экономайзер, где подогревается до температуры . Оттуда она направляется в водяную часть коллектора 1, смешивается с котловой водой и по опускным трубам 2 движется к водяному коллектору 6, из которого поступает в парообразующие трубы 3 и 7. Ряд труб 3, защищающих от облучения факелом опускные трубы 2-называются экраном.

Первые ряды пучка 7 и экрана воспринимают теплоту излучения газов в топке, А поверхности труб 7, 9, 12, 13-теплопередаваемую конвенцией от движущихся газов.

В нутрии труб 3 и 7 происходит процесс парообразования, получившаяся при этом пароводяная смесь поступает в коллектор 1. Образовавшийся в циркуляционном контуре пар, пройдя водяную часть коллектора 1, скапливается в его паровой зоне, оттуда по перепускной трубе 17 направляется в верхний коллектор пароперегревателя 17, а вода, смешиваясь с питательной водой, вновь поступает по опускным трубам 2 к коллектору 6.

В пароводяном коллекторе 1 циркуляционного контура котла размещаются сепарирующие устройства, поэтому пар, направляемый в пароперегреватель, имеет степень сухости близкую к единице. В пароперегревателе 9 пар подсушивается и перегревается. Перегретый пар через главный стопорный клапан направляется к потребителям (стрелка 8).

Топочное устройство 5 расположенное на передней стенке котла, состоит из форсунок, куда поступает топливо и воздуха - направляющего аппарата, через который в топку поступает необходимый для сгорания топлива воздух.

В топке котла сжигается органическое топливо, и образуются продукты сгорания высокой температуры, которые, двигаясь по газоходам котла, последовательно обогревает все поверхности нагрева (стрелки 10).

Все стенки котла представляют собой прочный металлический каркас, к которому крепятся коллекторы, листы обшивки, покрытые теплоизоляционным материалом. Обычно делают двойные стенки. Пространство между ними заполняют воздухом, подаваемым в воздуха - направляющий аппарат, а далее в топку.
