2.3 Перекрытия
В здании запроектированы сборные железобетонные перекрытия из многопустотных железобетонных плит толщиной 220 мм. В местах пропуска коммуникаций и вентблоков запроектированы ребристые плиты перекрытий толщиной 220мм.
Рисунок 2.3 – Эскиз плиты перекрытия
Швы между плитами перекрытия заделывают цементным раствором М100.
Плиты перекрытий опираются на несущие стены по слою цементного раствора М100. Отверстия для пропуска сантехнических труб допускается просверлить по месту перекрытия; отверстия не должны задевать арматуру; размер отверстий не более 150×150 мм.
Уложенные плиты железобетонных перекрытий анкеруют стальными связями с наружными стенами и между собой. Анкерование уложенных плит и заделанных швов передают сборному перекрытию свойства жесткого диска, связывающего элементы здания в геометрически неизменяемую систему.
2.4 Лестницы
В здании запроектированы лестницы основного назначения из сборных железобетонных лестничных маршей и площадок, расположенных в лестничных клетках, огражденных капитальными стенами. Лестничные марши и площадки подобраны по каталогу на основании расчёта.
Входная на террасу:
1) Высота марша: H= 775 мм;
2) Число подступенков: n=H ÷150 = 5;
3) Ширина марша: B=1400 мм.
Лестница из подвала на первый этаж, первый этаж –второй этаж:
1)Высота марша: H= 1550мм;
2) Число подступенков: n=H ÷150 = 1550÷150=10;
3) Ширина марша: B=1200 мм.
2.5 Перегородки
Перегородки запроектированы из силикатного кирпича. Толщина перегородок межкомнатных 120 мм. Диаметр проволоки для поперечного армирования кладки не менее 3 мм. С целью предохранения от коррозии арматурные сетки должны иметь сверху и снизу защитный слой раствора толщиной не менее 2 мм.
2.6 Покрытие (крыша)
Крыша чердачная с холодным чердаком. Черепица из металлопрофиля.
Водоотвод с крыши организован по наружным водостокам диаметром 130мм.
Расчёт количества водосточных труб:
1. Площадь поперечного сечения:
Sт = πR2 = 3, 14×652 =133 см2,
где π- математическая константа , R- радиус трубы.
2. Площадь кровли с учётом выноса карниза на 50 см:
Sкр=13,2×11,2= 147,84 м2,
где 13,2 м2 - размер крыши по осям А-Ж; 11,2 м2 -размер крыши по осям 2-5.
Составляем пропорцию:
1,5 м2 тр ÷1 м2 кр = X÷ S тр .;
Х= 88м;
147,84÷88=1,68
Проектируем 2 водосточные трубы.
2.7 Экспликация полов
Таблица 2.7 - Экспликация полов
Наименование помещения. |
Тип пола |
Схема пола или тип пола по серии |
Элементы пола и их толщина,мм |
Площадь, м2 |
Подвал |
1 |
|

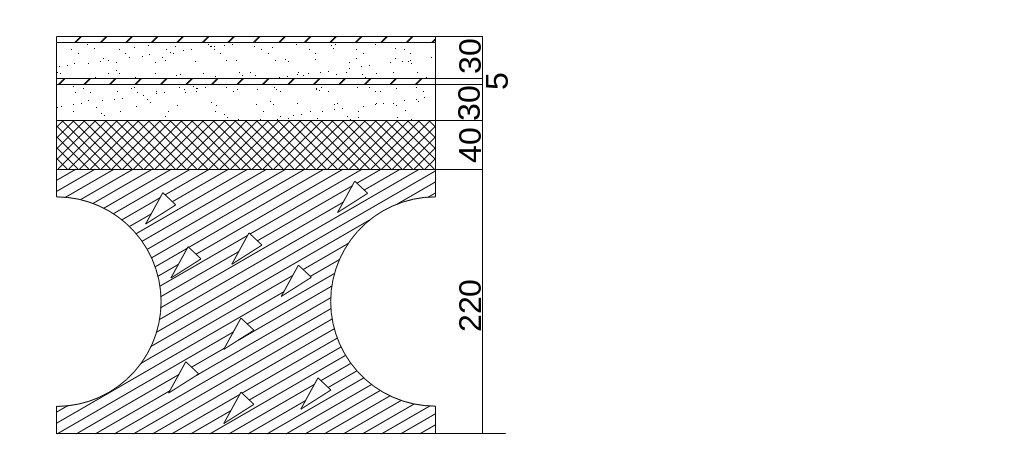

Цем. раствор марки 200 с железнением поверхности. Бетон марки100. Уплотненный грунт. |
109,09 |
Кабинет, общая комната, спальная комната, спальня, детская комната, гардеробы, тамбур, коридоры |
2 |
|

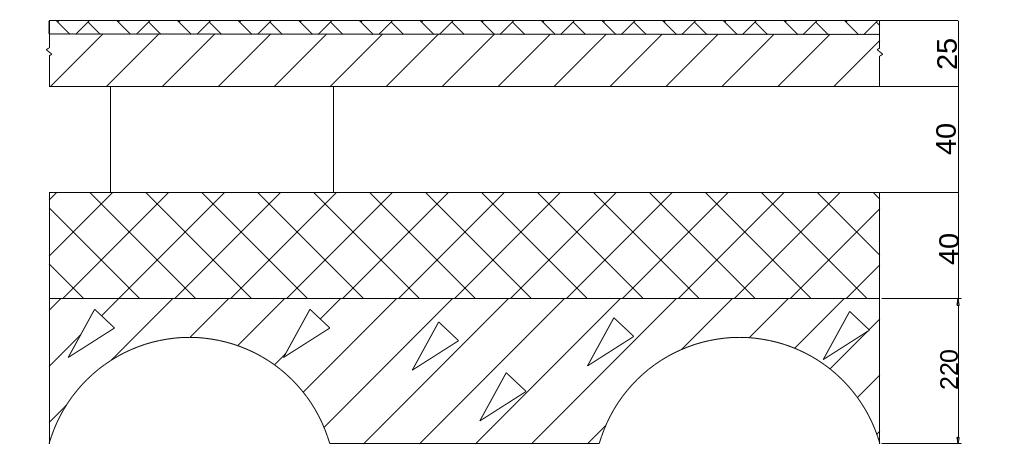

Паркетные доски. Лаги 80×40,через 500.Теплоизоляционная прокладка. Ж-Б плиты. |
156,72 |
Продолжение таблицы 2.7
Сан. узел, Туалет, ванная комната, кухня, терраса, кладовая, лестничная площадка. |
|
|
Керамическая плитка на цем. растворе. Оклеечная гидроизоляция. Стяжка из цем. Раствора .Пергамин 1 слой. Теплоизоляционная прокладка. Ж–Б плиты. |
44,1 |
