2.9 Перечень элементов
Любая схема в составе проекта сопровождается перечнем элементов, используемого для определения количественного состава однотипных элементов в проектируемых системах автоматики. Этот перечень выполняется отдельным документом на листах стандартных форматов, в том числе и А4 (210 х 297). Он состоит из заголовка «Перечень элементов», выполняемого чертежным шрифтом, и следующей за ней таблицы по форме, представленной на рисунке. 9.

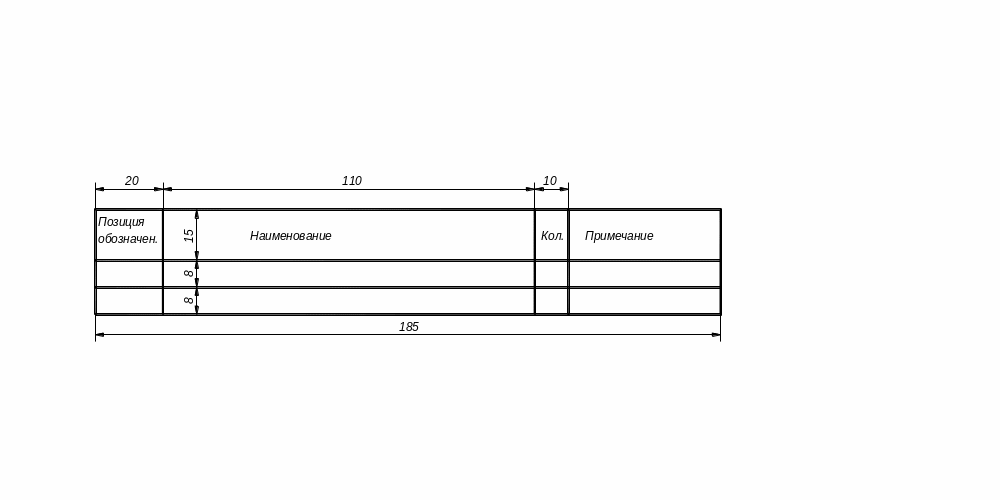

Рисунок 9. Перечень элементов
Таблица вычерчивается полностью и заполняется чертежным шрифтом наименьших размеров (2.5 или 3.5 мм). В первой графе перечисляются позиционные обозначения приборов и элементов одного типа, во второй - записывается наименование, тип, паспорт или ГОСТ и основные паспортные данные, в третьей – количество перечисленных в первой графе приборов или элементов. В графе примечаний указываются какие-либо отличительные характеристики приборов, необходимые для чтения схем, например: род тока, его величина для катушки электромагнитного реле. Заполнение таблицы производится сверху вниз, расстояние между строками 8 мм, строки отделяются друг от друга сплошной сквозной линией. При этом элементы в таблице группируются по типам, а название типа записывается в графу «Наименование» и подчеркивается. Наименование элемента может занимать несколько строк.
2.10. Схемы алгоритмов и программ
Правила составления схем алгоритмов и программ для вычислительных машин и комплексов определены ГОСТ 2.708-81 «ЕСКД. Правила выполнения электрических схем цифровой вычислительной техники». В таблице 6 приведены условные графические обозначения и их размеры для некоторых, наиболее часто встречающих функций.
Схема алгоритма должна составляться таким образом, чтобы потоки информации направлялись бы сверху вниз, а следующий «столбец» схемы находился бы справа. В этом случае линии связи между блоками совершаются простыми тонкими линиями без стрелок. Если же информация направляется вверх или налево, конец линии связи заканчивается стрелкой. Запись, поясняющая отображаемую функцию, помещается в пределах контура графического обозначения. Если же она не помещается там, она выполняется на свободном месте схемы и соединяется с графическим обозначением тонкой пунктирной линией. Количество решение логических операций (Да, Нет, =, >, <, ≥, ≤, ≠) должно быть не более трех, и проставляются они над выводящей линии потока или справа от нее.
Таблица 6
Условные графические обозначения в схемах алгоритмов и программ

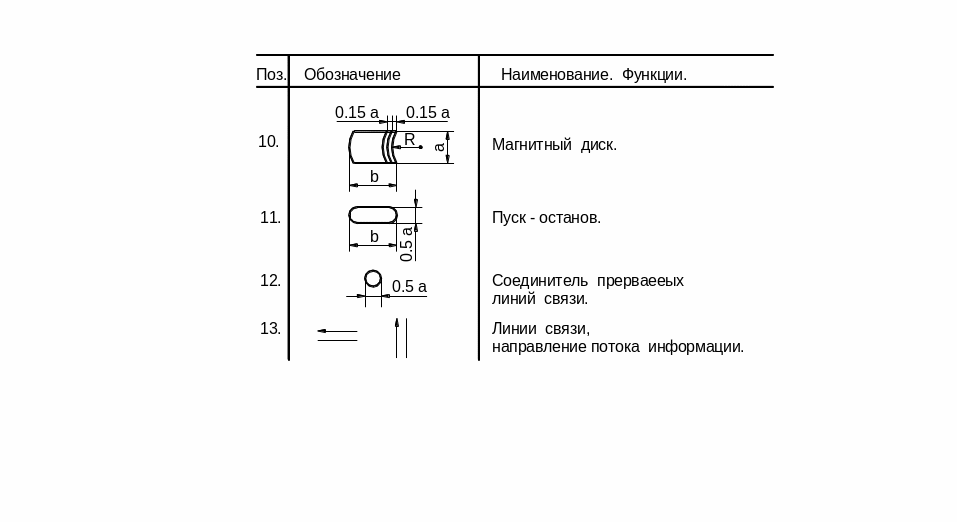

Продолжение табллицы 6
Номер каждого графического обозначения проставляется слева сверху в разрыве контура этого обозначения. Размер графического обозначения a = R следует выбирать из ряда 10, 15, 20 мм, при необходимости допускается увеличение размера на величину, кратную 5 мм. Размер b принимается равным 1.5 a.
Библиографический список
Ганенко А.П., Милованов Ю.В., Лапсарь М.И. Оформление текстовых и графических материалов при подготовке дипломных проектов, курсовых и письменных экзаменационных работ. М.:Изд. Центр «Академия», 1999.
ГОСТ 21.404-85. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах. М.:Изд. Стандартов, 1976.
Единая Система Конструкторской Документации. Обозначения условные графические в схемах. М.:Изд. Стандартов, 1976.
ГОСТ «Единая система конструкторской документации» (ЕСКД). Общие правила выполнения чертежей. М.:Изд. Стандартов, 1983.
ГОСТ 21.103-78. Основные надписи. М.:Изд. Стандартов, 1978
