12.6. Электроустановки телевизионных центров

Радиотелевизионные передающие станции располагаются в городах и обеспечены надежным внешним электроснабжением от двух независимых источников электроэнергии. Поэтому в составе ЭПУ РПС нет необходимости иметь свою собственную АДЭС и выпрямительно-аккумуляторные установки.

Электроэнергии на ЭПУ РТС поступает от собственной подстанции 0,4 кВ, оборудованной двумя понижающими трансформаторами, по двум вводам на щитовую РПС.

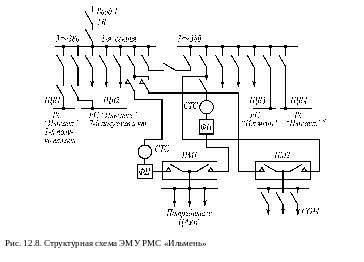

На рис. 12.8 приведена структурная схема ЭМУ РПС на две программы с передатчиками «Ильмень» или «Тесла». Все потребители РПС разбиты на две группы. Они подключаются к двум секциям шин.

От ТП по двум вводам питание подается на две секции шин, к которым подключаются потребители. В случае отключения одного из вводов обе группы питаются от одного ввода. Радиопередающие станции подключаются через вводные щиты непосредственно к секциям шин. Рабочий полукомплект потребляет 70 кВт, другой - 31,4 кВт.

Электропитание аппаратуры, относящейся к потребителям первой категории, осуществляется от двух лучей, подключенных к различным секциям шин через устройство аварийного включении резерва АВР, выполненное на реверсивном магнитном пускателе ПМ1. Стабилизация напряжения питания осуществляется трехфазными электромагнитными стабилизаторами напряжения СТС. Усиление мощности передатчика «Ильмень» осуществляется от высоковольтного выпрямителя по схеме Ларионова с LС-фильтром на выходе.

Контрольные вопросы

1. Назовите особенности электропитания предприятий радиосвязи, радиовещания и телевидения.

2. Назовите категории потребителей электроэнергии и перечислите их состав.

3. Назовите особенности электропитания передающих радиоцентров.

4. Поясните работу схемы управления, блокировки и централизации систем электропитания радиоустройств.

5. Назовите особенности электропитания приемных радиостанций и радиотрансляционных узлов.

6. Каковы основные требования электропитания радиорелейных линий связи?

7. Поясните особенности электропитания телевизионных центров.
