12.4. Электроустановки приемных радиостанций

И РАДИОТРАНСЛЯЦИОННЫХ УЗЛОВ

Приемные радиоцентры снабжаются электроэнергией от двух независимых источников. Одним источником является внешняя сеть переменного тока, а другим может быть собственная автоматизированная дизель-электрическая станция.

Требования к надежности электропитания для аппаратуры приемных радиоцентров более высокие, чем для передающих.

Приемные радиоцентры, потребляющие небольшие мощности, получают питание переменным напряжением частотой 50 Гц, потребляющие большие мощности - переменным напряжением повышенной частоты для уменьшения массы и габаритов источников вторичного электропитания. Электропитание устройств приемных радиоцентров осуществляется всегда по схемам индивидуального вторичного электропитания.

Электропитание приемной аппаратуры осуществляется от цепи 0,23 кВ частоты 425 Гц.

Вспомогательные цепи радиоприемных устройств, индикации и вычислительных средств получают питание от шины стабилизированного напряжения 0,4/0,23 кВ частотой 50 Гц. Вспомогательные цепи подключены к шине 0,4 кВ частотой 50 Гц собственной подстанции.

Радиотрансляционные сети (РТС) разделяются на городские и сельские. В составе городских РТС есть центральные усилительные станции (ЦУС) и опорные усилительные станции (ОУС), а также усилительные подстанции (УП), блок-подстанции (БП) и трансформаторные подстанции.

Центральные усилительные станции по электроснабжению относятся к потребителям первой категории и получают электроэнергию от двух независимых источников: либо от двух высоковольтных трансформаторных подстанций, либо от отдельных электростанций государственной сети. В тех случаях, когда время отключения внешнего источника питания не превышает 0,05% времени, отводимого для радиовещания, ЦУС или ОУС можно питать от одного внешнего источника. При этом на ЦУС должна быть собственная электростанция. Если электроэнергия на ЦУС или ОУС подается в 70% от времени планируемого радиовещания, то на центральных и опорных усилительных станциях оборудуется собственная электростанция с двумя дизельными агрегатами мощностью 4…30 кВт с автоматизированным управлением.

При электроснабжении ЦУС или ОУС от двух источников энергии нагрузки распределяются по двум вводам равномерно с автоматическим вводом резерва.

Радиовещательные сети разделяются на магистральные и распределительные. Это осуществляется на городских РТС. В магистральной части РТС информационные сигналы передаются напряжением 980 В, в распределительной - 30 В. На сельских РТС образуются радиотрансляционные узлы, которые получают программы вещания или по междугородным линиям связи, или с помощью радиоприема. В радиотрансляционную сеть сельского вещания подается напряжение 30 В.

Схема электроснабжения городского узла РТС, имеющего один низковольтный ввод и собственную электростанцию, приведена на рис. 12.6.

12.5. Электропитание радиорелейных линии связи

Требования. Радиорелейная связь организуется на волнах дециметрового и сантиметрового диапазонов и, следовательно, может осуществляться только в пределах прямой видимости. Поэтому между оконечными станциями располагаются промежуточные станции на расстоянии 40…70 км одна от другой. Те промежуточные станции, на которых выделяются или вводятся каналы связи, называются узловыми.

Оконечные и узловые станции радиорелейной связи располагаются в городах и обеспечены электроснабжением от двух независимых источников электроэнергии. Промежуточные станции могут находиться в местах, где нет государственных сетей переменного тока. В этих случаях на радиорелейных станциях устанавливаются собственные автоматизированные электростанции, оборудованные двумя дизель-генераторами переменного трехфазного тока частотой 50 Гц.

Важнейшие требования к электропитанию радиорелейной станции:

повышенная эксплуатационная надежность всех элементов электропитания;

способность устройств электропитания к длительной непрерывной работе без обслуживающего персонала;

полная автоматизация.

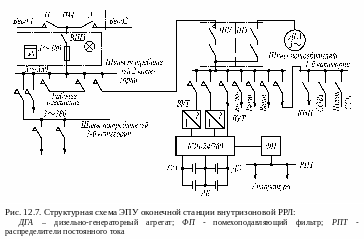

Структурная схема ЭПУ оконечной станции внутризоновой РРЛ на аппаратуре «Курс-8-ОУ» приведена на рис. 12.7. Оконечная станция (ОРС) располагается на территории радиотелевизионной передающей станции (РПС). Поэтому внешнее электроснабжение осуществляема от распределительных устройств напряжением 0,4 кВ этой РПС. Вводы 1 и 2 подключаются к независимым секциям РУ. Ввод 1 является рабочим, ввод 2 - резервным.

Нормальный режим работы. От ввода 1 напряжение поступает через замкнутые контакты Н магнитного пускателя ПМ на щите ВЩ3, а затем на шины потребителей второй категории (осветительные щиты, вентиляция). К этим же шинам подключены через шкафы управления ШУ потребители первой и третьей категории. От шин потребителей первой категории питаются выпрямительно-аккумуляторная установка, составленная из двух выпрямителей ВУТ-31/60 (один рабочий, второй резервный), аккумуляторной батарее СН-73 из 11 основных элементов ОЭ и двух дополнительных элементов в каждой группе, устройства автоматической коммутации и защиты аккумуляторных батарей и нагрузки КЗБ-24/260 на ток нагрузки до 260 А.

Питание аппаратуры с одновременным подзарядим основных элементов осуществляется от выпрямителя ВУТ-31/60. Дополнительные элементы аккумуляторной батареи подзаряжаются от выпрямителя ВС-6/8, входящего в состав КЗБ. Оба выпрямителя работают в режиме стабилизации напряжения, поддерживая напряжение на каждом элементе аккумуляторной батареи 2,2 В ± 2%.

В случае отключения сети переменного тока и снижения напряжения на нагрузке до 22,8 В устройство КЗБ безобрывно подключит к нагрузке дополнительные элементы ДЭ последовательно с основными ОЭ.

При восстановлении напряжения питающей сети рабочий выпрямитель ВУТ-31/60 включается в режиме стабилизации тока и обеспечивает питание аппаратуры и заряд всей батареи (ОЭ и ДЭ). По окончании заряда АБ устройство КЗБ отключит ДЭ от нагрузки и подключит их к выпрямителю содержания ВС-6/8. В случае глубокого разряда ДЭ можно вручную включить их на заряд. Аппаратура «Курс-8-ОУ» подключается к выходу выпрямительно-аккумуляторной установки через шкаф распределения постоянного тока РПТ, имеющий устройство защиты.

С шин потребителей первой категории питаются также устройства аварийного освещения, вентиляции, контрольно-измерительные приборы (КИП), пульт служебной связи и др.

При малом потреблении напряжения постоянного тока номинала 24 В вместо рассмотренной установки лучше применять устройство ЭПУ-24/12-2, выполненное по схеме на рис. 8.4. Это устройство содержит стабилизирующее выпрямительное устройство, блоки автоматики и коммутации и аккумуляторную батарею. Выпрямитель выполнен по однофазной мостовой схеме на тиристорах с LC-фильтром на выходе. Он может работать как в режиме стабилизации напряжения (с точностью 1 ± 2%), так и в режиме ограничения тока при заряде АБ.

При нормальном режиме электроснабжения РРС аппаратура получает питание от выпрямителя (до 300 Вт). Одновременно подзаряжается аккумуляторная батарея до 2,2 В на элемент. При этом нелинейный элемент включен между АБ и нагрузкой.

При отключении внешней сети переменного тока блок автоматики закорачивает нелинейный элемент, подключая аккумуляторную батарею АБ к нагрузке. При снижении напряжения на АБ до 1,8 В на элемент нагрузка отключается от АБ. В целом такая схема проста, но менее экономична.

Электропитание аппаратуры «Электроника-связь» осуществляется от ЭПУ-24 ± 10%. Выпрямитель и линейный стабилизатор в этой ЭПУ выполнены на ИС серии К124ЕН, транзисторный инвертор работает на частоте 100 кГц.
