1. Что такое корабль?

Корабль — плавающее инженерное сооружение, оснащенное оружием и техническими средствами для решения боевых и обеспечивающих задач, имеющее военный экипаж, входящее в состав ВМФ и несущее Военно-морской флаг.

2. Классификация кораблей по принципу поддержания при движении.

По принципу поддержания при движении корабли делят на водоизмещающие - подводные лодки (ПЛ) и надводные ко¬рабли; корабли с динамическими принципами поддержания (КДПП), перемещающиеся над поверхностью воды (глиссирующие, на воздушной подушке - КБП, на подводных крыльях - КПК, экранопланы).

3. Классификация кораблей по типу ГЭУ.

по типу главной энергетической установки (ГЭУ), обеспечивающей ход, - на корабли с котлотурбинной энергетической установкой (КТЭУ), газотурбинной энергетической установкой (ГТЭУ), дизельной энергетической установкой (ДЭУ), атомной энергетической установкой (АЭУ), комбинированной энергетической установкой.

4. Боевые свойства корабля.

К основным боевым свойствам относят боеспособность, живучесть, боевую защиту, скорость хода, дальность плавания, маневренность, автономность, обитаемость.

5. Мореходные свойства корабля.

Мореходные свойства - это свойства, характеризующие поведение корабля на воде при различных условиях плавания и при различных состояниях моря. К ним относят: плавучесть, остойчивость, непотопляемость, ходкость, управляемость, мореходность.

6. Боеспособность - способность корабля вести боевые действия и выполнять боевые задачи в соответствии с предназначением. Определяется, прежде всего, составом и эффективностью вооружения, средств защиты, совершенством технических средств, а так же выучкой личного состава.

7. Вооружение - комплекс различных видов оружия, установленных на корабле, и средств, обеспечивающих его применение. К вооружению относят ракетное, артиллерийское, торпедное, минное, бомбовое оружие, системы его пуска, наведения и управления. Кроме того, на кораблях в состав вооружения включают радиолокационные, радиотехнические, гидроакустические, штурманские комплексы, а также летательные аппараты и средства их обеспечения (авиационное вооружение).

8. Живучесть — способность корабля противостоять боевым и аварийным повреждениям, восстанавливая и поддерживая при этом в возможной степени свою боеспособность. Обеспечивается конструкцией, составом, размещением оружия и технических средств, их защищенностью, умелыми действиями личного состава.

9. Элементами живучести судна являются:

• пожаровзрывобезопасность;

• непотопляемость;

• живучесть технических средств

10. Боевая защита — комплекс конструктивных и организационно-технических мероприятий, предназначенных для защиты корабля и его экипажа от взрывов, поражающего воздействия оружия противника.

11. Скорость хода - расстояние, проходимое кораблем в единицу времени (измеряют в узлах, 1 уз=1 миля/ч). У корабля различают наибольшую, полную, экономическую и наименьшую скорости. Наибольшая скорость достигается при максимальной мощности ГЭУ, полная скорость — при номинальной мощности ГЭУ, экономическая — при наименьшем расходе топлива на милю пути, наименьшая — минимальная скорость при сохранении управляемости корабля.

12. Дальность плавания - расстояние в милях, проходимое кораб¬лем с заданной скоростью до полного израсходования расчетного запаса топлива. Определяется для различных скоростей. Наиболее часто указывают дальность плавания экономической скоростью. Выбор дальности плавания при создании корабля позволяет опре¬делить необходимый запас топлива и смазочного масла.

13. Маневренность - способность корабля быстро изменять ско¬рость и направление движения. Основными маневренными эле¬ментами считают диаметр и период циркуляции, время развития полной скорости, время реверса — изменения направления движе¬ния с полного хода вперед на полный ход назад, инерцию - свой¬ство сохранять поступательное движение после остановки главных двигателей (измеряют и кабельтовых).

14. Автономность - способность корабля выполнять стоящие перед ним задачи без пополнения запасов топлива, продовольствия и воды, без смены экипажа. Автономность исчисляют в сутках и часто указывают по запасам провизии на борту.

15. Обитаемость - комплекс факторов, характеризующих условия жизни и деятельности личного состава корабля влияющих на его работоспособность и здоровье в боевой и повседневной обстанов¬ке. К обитаемости относят условия размещения экипажа на бо¬евых постах, в каютах и кубриках, шумность, физическое состоя¬ние и химический состав воздуха во внутренних помещениях, на¬личие пищеблоков, помещений медицинского, санитарно-бытового, спортивного и культурного назначения.

16. Плавучесть корабля- способность корабля плавать в заданном положении относительно поверхности воды, неся предназначенные по роду его службы грузы. Характеризуется запасом плавучести, который в значительной мере определяет мореходность и непотопляемость корабля. Положение на поверхности определяется осадкой корабля, креном и дифферентом, зависящими от величины и распределения нагрузки и формы погруженной части корпуса.

17. Остойчивостью называется способность корабля, выведенного из положения равновесия внешними силами, возвращаться в первоначальное положение после прекращения действия этих сил. Остойчивость — очень важное мореходное качество, с утратой которого корабль опрокидывается и гибнет. Остойчивость на малых углах наклонения (10 — 12°) называется начальной остойчивостью.

18. Непотопляемость корабля- способность корабля оставаться на плаву и не опрокидываться при наличии ряда затопленных в результате повреждения корпуса помещений. Обеспечивается запасом плавучести и остойчивости за счет деления корпуса на водонепроницаемые отсеки и наличием мощных водоотливных средств, а также правильной эксплуатацией неповрежденного корабля.

19. Корпус корабля.

Корпус - наиболее ответственная часть корабля. Он представляет собой удлиненное тело, образованное водонепроницаемой прочной оболочкой, внутри которой размещают вооружение, технические средства, экипаж и различные запасы. Форму и размеры корпуса выбирают из условия наиболее полного удовлетворения назначения кораблю боевых и мореходных свойств. Конструкции, ограничивающие корпус сверху, с боков, внизу, называют соответственно верхней палубой, бортами и днищем.

20. Главные плоскости корабля.

диаметральная плоскость (ДП) — продольная плоскость симметрии корпуса, вертикальная при плаваний корабля без крена на тихой воде, проходящая вдоль корабля по середине ширины корпуса;

плоскость мидель-шпангоута — поперечная, перпендикулярная ДП, проходит по середине расчетной длины корабля;

плоскость конструктивной ватерлинии (КВЛ) — горизонтальная плоскость, совпадающая с поверхностью спокойной воды.

21. Форма корпуса и его составные части.

У корабля при водоизмещении к нормальному, диаметральная плоскость делит корпус на две симметричные части — правого и левого борта. Сечение которых ДП дает представление о палубной и килевой линиях, очертаниях носовой и кормовой оконечности. Палубная линия имеет форму кривой с подъемом от средней части к оконечностям. Подъем палубы к оконечностям называют седловатостью. Она улучшает мореходные свойства корабля. У кораблей без надстроек подъем линии палубы начинается практический от миделя и достигает у форштевня 1-5 м в зависимости от длины корпуса. Палубная линия, как правило, не является плавной кривой, а представляет собой ломаную прямую. Сломы делают в основном в плос­кости главных поперечных переборок, что упрощает изготовление палубы (рис. 1.2.).

Рис. 1.2. Форма корпуса и его составные части:

ЦП - верхняя палуба; СП - средняя палуба; НП - нижняя палуба; 1-машинное отделение; 2-трюм; 3-линия ахтерштевня; 4-ахтерпик; 5-ахтерпиковая переборка; 6-платформа; 7-волнорез; 8-козырек; 9-форпик; 10-ли­ния форштевня; 11-форпиковая переборка; 12-днище; 13-междудонное пространство; 14-главная поперечная переборка.

Килевая линия может быть горизонтальной, наклонной в нос или корму, криволинейной. Наиболее распространена горизонтальная килевая линия из-за удобства постановки корабля в док и плавания в районах моря с ограниченными глубинами. Ступенчатую килевую линию выбирают для глиссирующих кораблей. Уступ в корме в этом случае называют реданом. Он облегчает выход корабля на режим глиссирования. Очертания носовой оконечности завершаются линией форштевня.

22. Носовые и кормовые оконечности.

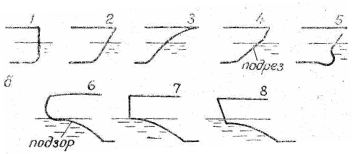

Формы носовой оконечности могут быть следующими (Рис.1.3): обыкновенная - форштевень прямоугольный или наклонный (15-30⁰), с закругленным форштевнем. Наклон фор­штевня улучшает мореходные качества корабля и его архитектур­ный вид; клиперская - форштевень криволинейный, его над­водная часть резко вынесена вперед. Такая форма уменьшает заливаемость палубы в шторм и удобна для размещения якорного устройства; ледокольная - форштевень в подводной части и частично над водой имеет наклон к

горизонту 30-25°, что дает возможность ледоколу ломать лед своей массой. Обыкновенная и клиперская формы носовой оконечности могут быть дополнены в подводной части бульбом. Военные корабли в бульбе имеют ан­тенну гидроакустического комплекса. Носовой бульб у вспомо­гательных судов уменьшает волнообразование народу и тем са­мым способствует увеличению скорости на 1,0-1,5 уз.

Очертания кормовой оконечности завершаются линией ахтерштевня. Кормовая оконечность может иметь следующую форму (см. рис. 1.3):

крейсерскую - корма имеет округлые очертания, подзор находится под водой; транцевую - корма срезана вертикальной или наклонной плоскостью, образую­щей транец. Форму кормовой оконечности выбирают, исходя из количества и типа движителей, назначения корабля, размещаемых в корме устройств. а - носовых; б - кормовых;1,2-обыкновенная; 3-клиперская; 4-ледокольная с подрезом; 5-носовая оконечность бульбом,6-крейсерская; 7,8-транцевая

23. Формы корпуса( по поперечным сечениям).

Сечение корпуса плоскостью мидель-шпангоута характеризует форму поперечного сечения корабля в средней части. В этом сечении (Рис. 1.4) также различают линии палубы, борта и днища. Линия палубы имеет криволинейную форму выпуклостью вверх, образующую уклон палубы от ДП

Стрелка прогиба

скула

Линия днища

угол

килеватости

Линия борта

Puc. 1.4. Формы корпуса (поперечные сечения):

а - прямобортный плоскодонный; б - с развалом бортов и килеватым днищем; в - с запалом борте; плоскодонный; г - остроскульный.

к бортам. Этот уклон называют погибью. Погибь обеспечивает сток воды с палубы к портам, откуда она отводится за борт. Обычно погибь имеют открытые палубы (верхняя и палуба надстроек). В районе ДП погибь выполняют по дуге окружности или параболы, а к бортам - по наклонной прямой. Наибольший подъем верхней палубы в ДП по отношению к бортовой кромке принимают 1/50-1/60 ширины корабля и называют стрелкой погиби.

Линия днища в поперечном сечении может быть горизонталь­ной или наклонной (см. рис. 1.4). Подъем днища от ДП к бортам называют килеватостью. Если линия днища горизонтальна, то корпус считают плоскодонным. Закругление корпуса в месте перехода борта в днище называют скулой. Линии бортов могут быть вертикальными и наклонными к ДП. Исходя из этого различают корабли прямобортные с развалом (борт накло­нен наружу от ДП) и с завалом (борт наклонен внутрь к ДП) бортов.

24. Архитектурные типы кораблей.

1. Трехостровное судно

2. Короткополубачное

3. Длиннополубачное

4. Гладкопалубный с полуютом

5. Гладкопалубный

25. Рубка.

Ру́бка — закрытое сооружение специального назначения на палубе надводного судна или на палубе надстройки[1]. Имеет ширину, которая явственно меньше ширины корпуса судна. Предназначена для размещения командных пунктов и боевых постов, систем и приборов управления кораблём, оружием и техническими средствами корабля. В зависимости от назначения различают следующие рубки: боевую, ходовую, рулевую, штурманскую, гидроакустическую, радиорубку и др.

26. Мачты, дымовые трубы и воздухозаборники.

27. Фальшборт.

Фальшборт— ограждение по краям наружной палубы судна, корабля или другого плавучего средства представляющее собой сплошную стенку без вырезов или со специальными вырезами для стока воды (просветы между ширстреком и самим фальшбортом), швартовки (клюза) и прочими. Фальшборт в основном предназначен:

для предотвращения повреждения палубных конструкций и оборудования, палубного груза от удара волн и действия ветра во время плохой погоды;

для ограждения открытых частей наружных палуб от падения за фальшборт (в море или с верхней палубы на нижние палубы) человека, предметов, палубных грузов;

для уменьшения воздействия ветра и волн на человека.

28. Волнолом и козырек.

29. Специальные помещения.

Специальные помещения в зависимости от назначения судна служат: для размещения груза (грузовые трюмы) - на грузовых и грузопассажирских судах; для специального технологического оборудования при обработке рыбы - на промысловых судах; для лабораторий - на научно-исследовательских судах. К числу специальных относятся также ангары для размещения на судне вертолетов и помещения для их обслуживания.

30. Служебные помещения.

Служебные помещения предназначены для обеспечения нормальной эксплуатации судна как плавучего сооружения. В их число входят:

• - помещения главных и вспомогательных механизмов;

• - помещения для размещения палубных механизмов и механизмов судовых систем - румпельное отделение, станции углекислотного пожаротушения, станция дистанционного замера уровня груза, станции приема и выдачи топлива, вентиляторные, помещения кондиционеров и прочее;

• - рубки, навигационные помещения и посты - рулевая, штурманская, радиорубка, помещение лага и эхолота, гирокомпасная, пожарные посты, аварийные посты, АТС, трансляционная, аккумуляторные, агрегатные и прочее;

• - мастерские - механическая, слесарная, электротехническая, сварочный пост, мастерская по ремонту плавсредсв, контрольно-измерительных приборов и прочее;

• - административные помещения - судовая, машинная, грузовая канцелярия, бюро администратора, судовой архив, диспетчерская и прочее.
