МИНИСТРЕСТВО НАУКИ И ОБРАЗОВАНИЯ УКРАИНЫ

ОДЕССКИЙ НАЦИОНАЛЬНЫЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Контрольная работа

По автотранспортным средствам

Гаврилов Д.А.

ЗКТ- 111

Одесса 2105

I(3.) Укажите назначение, и общее строение сцепления. Привести класификацию усилителей привода сцепления. Привести схему и описать работу пневматического услителя сцепления. Описать общее строение и особенности сцепления ВАЗ -2107.

Сцепление является важным конструктивным элементомтрансмиссии автомобиля. Оно предназначено для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения при переключении передач, а также предохранения элементов трансмиссии от перегрузок и гашения колебаний. Сцепление автомобиля располагается между двигателем и коробкой передач.

На современных автомобилях устанавливается в основном сухое однодисковое сцепление. Конструкция однодискового сцепления включает маховик, нажимной и ведомый диски, диафрагменную пружину, подшипник выключения сцепления с муфтой и вилкой. Все конструктивные элементы сцепления размещаются в картере. Картер сцепления крепиться болтами к двигателю.

Схема 1.1 Схема однодискового сцепления

1. корпус; 2.тангенциальная пружина;3. опорный подшипник;4 коленчатый вал;5.демпферная пружина;6. ведомый диск;7.нажимной диск;8.маховик;9. корзина сцепления;10. кольцо;11. распорный болт;12.диафрагменная пружина;13.выжимной подшипник;14. направляющая;

15. первичный вал коробки передач;16. вилка выключения сцепления;17.рабочий цилиндр.

Привод сцепления предназначен для обеспечения выключения сцепления, а именно отжимания диафрагменной пружины. На современных автомобилях применяются приводы сцепления следующих видов: механический, гидравлический и электрогидравлический.

Пневматический усилитель

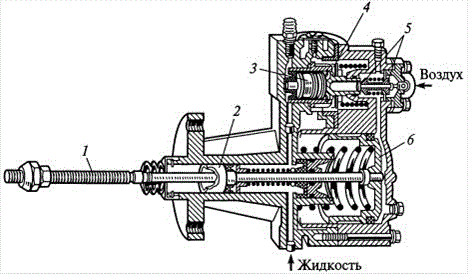

Пневматический усилитель (схема 1.2) гидропривода сцепления объединяет в себе рабочий цилиндр выключения сцепления с поршнем 2 и следящее устройство с поршнем 3, диафрагмой 4 и клапанами 5 управления (впускным и выпускным).

Схема 1.2 Пневмоусилитель привода сцепления грузовых автомобилей КамАЗ

Работает пневматический усилитель следующим образом. При нажатии на педаль сцепления рабочая жидкость воздействует на поршни 2 и 3, которые перемещаются. Поршень 3 прогибает диафрагму с седлом клапанов 5 управления. При этом выпускной клапан закрывается и открывается впускной клапан. Сжатый воздух через впускной клапан поступает в пневматический цилиндр усилителя и действует на поршень, который перемещается, оказывая дополнительное воздействие на шток 1 выключения сцепления. При отпускании педали сцепления давление жидкости на поршни 2 и 3 прекращается, они возвращаются в исходное положение под действием пружин. При этом закрывается впускной клапан и открывается выпускной клапан, через который сжатый воздух из пневмоусилителя выходит в окружающую среду, а поршень 6 перемещается в исходное положение.

Сцепление на автомобилях ваз 2107 — сухое, однодисковое, постоянно замкнутое, предназначено для соединения коленчатого вала двигателя и первичного вала коробки передач с возможностью кратковременного прекращения передачи крутящего момента. Конструкция обеспечивает плавное включение сцепления автомобиля ваз 2107 за счет взаимного кратковременного проскальзывания его рабочих дисков.

Сцепление установлено на маховике и закрыто алюминиевым картером, который крепится четырьмя болтами к блоку цилиндров. С другой стороны картер соединен с картером коробки передач.

На шлицах первичного вала коробки передач свободно установлена ступица, на которой установлен ведомый диск, разделенный радиальными прорезями на двенадцать секторов. К ведомому диску сцепления с двух сторон приклепаны фрикционные накладки из специального материала. Крутящий момент от ведомого диска на его ступицу передается через пружинно-фрикционный демпфер (гаситель крутильных колебаний).

Корзина сцепления автомобиля ваз 2107 (ведущая часть сцепления) крепится к маховику шестью болтами и включает в себя нажимной диск, кожух и диафрагменную нажимную пружину. Нажимной диск подвижно закреплен на кожухе. Под действием диафрагменной пружины ведомый диск сцепления зажимается между нажимным диском и маховиком.

Выключение сцепления на автомобиле ваз 2107 осуществляется гидравлическим приводом с подвесной педалью.Педаль сцепления установлена на общей с педалью тормоза оси, закрепленной на кронштейне перегородки моторного отсека. К верхней части педали сцепления присоединена пружина, снижающая усилие выключения сцепления. К педали сцепления шарнирно крепится толкатель. Толкатель полусферическим концом входит в гнездо поршня главного цилиндра привода выключения сцепления. Ход педали сцепления с одной стороны ограничен регулировочным винтом, а с другой — ходом поршня в цилиндре.

Главный цилиндр сцепления расположен в моторном отсеке автомобиля ваз 2107 и крепится двумя гайками к шпилькам педального узла. Шлангом, цилиндр сцепления соединен с бачком гидропривода выключения сцепления. Бачок гидропривода выключения сцепления установлен на перегородке моторного отсека ваз 2107 с левой стороны. Бачок гидропривода выключения сцепления изготовлен из полупрозрачной пластмассы, что облегчает проверку уровня жидкости в приводе. В крышке бачка сцепления установлен гофрированный резиновый успокоитель жидкости.

Для соединения полости бачка сцепления с атмосферой в крышке выполнено отверстие. К главному цилиндру сцепления подсоединен штуцер трубопровода, подводящего жидкость от главного цилиндра сцепления к рабочему цилиндру сцепления, другой конец этого трубопровода соединен с наконечником шланга гидропривода. Наконечник шланга скобой закреплен в кронштейне кузова автомобиля ваз 2107.Другой конец шланга соединен с рабочим цилиндром гидропривода выключения сцепления.

Рабочий цилиндр сцепления двумя болтами крепится к картеру сцепления. Шток рабочего цилиндра сцепления является толкателем вилки выключения сцепления, установленной на шаровой опоре в картере сцепления. Одним концом вилка сцепления опирается на регулировочную гайку толкателя, а другим фигурной пружиной прижимается к муфте выжимного подшипника. Муфта выжимного подшипника надета на направляющую втулку передней крышки коробки передач и имеет возможность продольного перемещения.

При работающем двигателе автомобиля ваз 2107 ведущая и ведомая части сцепления вращаются как одно целое, передавая крутящий момент от коленчатого вала двигателя на первичный вал коробки передач. При нажатии педали сцепления усилие через гидропривод от рабочего цилиндра сцепления передается на вилку выключения сцепления, которая, поворачиваясь на шаровой опоре, перемещает выжимной подшипник по направляющей втулке. Выжимной подшипник воздействует на диафрагменную пружину корзины сцепления, она прогибается на опорных кольцах и отводит нажимной диск от ведомого диска. При этом первичный вал коробки передач отсоединяется от коленчатого вала двигателя, передача крутящего момента прекращается. При отпускании педали сцепления все детали сцепления под действием пружин возвращаются в исходное положение.

Схема 1.3 сцепление автомобиля ваз 2107

1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

II(8.) Указать назначение карданных передач и карданных шарниров. Пересчитать основные типы карданных шарниров. Привести схему и описать работу карданной передачи неровных угловых скоростей. Привести схему, описать общее строение и принцип действия карданной передачи ГАЗ-3302

Карданная передача предназначена для передачи крутящего момента между валами, расположенными под углом друг к другу. В автомобиле карданная передача применяется, как правило, в трансмиссии и рулевом управлении. Основным элементом карданной передачи является карданный шарнир.

В зависимости от конструкции шарнира различают следующие типы карданных передач: с шарниром неравных угловых скоростей, с шарниром равных угловых скоростей, с полукарданным упругим шарниром, с полукарданным жестким шарниром.

Карданная передача с шарниром неравных угловых скоростей

Карданная передача с шарниром неравных угловых скоростей имеет устоявшееся название – карданная передача, обиходное название – кардан. Данный тип передачи применяется в основном на заднеприводных автомобилях и автомобилях с полным приводом.

Карданная передача включает шарниры неравных угловых скоростей, расположенные на карданных валах. При необходимости используется промежуточная опора. На концах карданной передачи установлены соединительные устройства.

Схема 2.1 карданная передача автомобиля ГАЗ-3302 Газель

1.хвостовик скользящей вилки;2.грязеотражатель скользящей вилки;3.скользящая вилка;4.вилка промежуточного карданного вала;

5.промежуточный карданный вал;6.грязеотражатель;7.промежуточная опора;8.защитное кольцо;9.подшипник промежуточной опоры;10.защитное кольцо;11.шлицевая вилка;12.П-образная пластина;13.стопорная шайба;

14.крестовина;15.вилка заднего карданного вала;16.задний карданный вал;

17.фланец ведущей шестерни главной передачи;18.задний карданный шарнир;

19.игольчатый подшипник;20.стопорное кольцо;21.болт;22.уплотнительное кольцо.

Шарнир неравных угловых скоростей объединяет две вилки, расположенные под углом 90° друг к другу, крестовину и фиксирующие элементы. Крестовина вращается в игольчатых подшипниках, установленных в проушинах вилок. Подшипники необслуживаемые, пластичная смазка закладывается в них при сборке и в процессе эксплуатации не меняется.

Особенностью шарнира неравных угловых скоростей является неравномерная (циклическая) передача крутящего момента, т.е. за один оборот ведомый вал дважды отстает и дважды обгоняет ведущий вал. Для компенсации неравномерности вращения в карданной передаче применяется не менее двух шарниров, по одному с каждой стороны карданного вала. При этом вилки противоположных шарниров располагаются в одной плоскости.

В карданной передаче в зависимости от расстояния, на которое передается крутящий момент, применяется один или два карданных вала. При двухвальной схеме первый вал носит название промежуточного, второй – заднего карданного вала. Место соединения валов фиксируется с помощью промежуточной опоры. Промежуточная опора крепится к кузову (раме) автомобиля. Для компенсации, возникающих в результате работы, изменений длины карданной передачи в одном из валов выполняется шлицевое соединение.

Соединение карданной передачи с другими элементами трансмиссии производится с помощью соединительных элементов: фланцев, муфт и др.

III(14.) Указать назначение колес, конструкцию их составляющих частей, типы шин. Описать строение и работу пневматической камеры шини. Указать углы установки управляемых колес, их назначение и конструктивное использование для ВАЗ 2110.

Колесо, являясь элементом ходовой части, связывает автомобиль с дорогой. С помощью колес осуществляется движение, передаются вертикальные нагрузки от автомобиля, воспринимаются удары и колебания от дороги. Кроме того, ведущие колеса создают при контакте с дорогой тяговое усилие, управляемые колеса обеспечивают маневрирование. Таким образом, от колеса, в конечном счете, зависит управляемость и устойчивость автомобиля.

Современное автомобильное колесо за частую состоит из двух составных частей – колесного диска и шины, но так как шины делятся на камерные и без камерные то в работе камерное шини учавствует камера.

Колесный диск служит основой для установки шины и передачи на нее вращения от оси. Конструктивно объединяет собственно диск и обод. Различают два типа колесных дисков – стальные и легкосплавные. В стальном диске обод и диск соединены между собой сваркой. Легкосплавный диск представляет единое целое.

Автомобильная шина выполняет самые ответственные функции, обеспечивая сцепление автомобиля с дорогой и во многом, определяя управляемость и устойчивость автомобиля. Помимо этого шина выдерживает вес автомобиля.

На легковые автомобили устанавливают в основном бескамерные шины, т.е. шины которые имеет только покрышку. Герметичность бескамерной шины достигается за счет конструкции покрышки, а камерной за счет камеры. Бескамерная шина (покрышка) состоит из нескольких связанных элементов: каркаса, брекера, протектора, боковины и борта.

Камера — замкнутый эластичное резиновое кольцо, которое заполняется воздухом. Вентиль представляет собой клапан, пропускающий воздух только в одном направлении. Вентиль состоит из следующих основных частей: металлического или резинометаллических корпуса, золотника с клапаном и пружиной и колпачка. Металлический корпус — это прямая или изогнутая латунная трубка, закрепленная на камере шайбой и гайкой. Внутри корпуса на резьбе расположен золотник с резиновой уплотнительной втулкой. Через золотник проходит шпилька с клапаном, который через резиновое кольцо прижат к золотнику пружиной. Камера заполняется воздухом так: к концу корпуса вентиля присоединяется наконечник шланга от воздушного насоса или компрессора; под давлением воздуха клапан вентиля открывается и пропускает воздух внутрь камеры. После заполнения камеры воздухом на корпус вентиля накручивают колпачок с выступлениями. Чтобы выпустить воздух из камеры, надо нажать булавку и открыть клапан вентиля. В грузовых автомобилях между камерой и ободом колеса устанавливают резиновую ободочную ленту, которая защищает камеру от трения ее о обод колеса  и зажим бортами покрышки.

Углы установки передних колес

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.

Угол продольного наклона оси поворота – угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на наконечниках растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19'. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора

Рисунок 3.1Угол продольного наклона оси поворота

.

Угол развала колеса – угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Рисунок 3.2	Угол развала колеса

Схождение колес – угол между плоскостью вращения колеса и продольной осью автомобиля. Иногда этот угол вычисляют по разности расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Рисунок 3.3 Схождение колес

Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах наконечников рулевых тяг. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса – горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя (см. ниже). (Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты. Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесе примерно одинаков, отсутствуют люфты в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение – не более 0,7 мм, осевое – не более 1 мм).

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и, в последнюю очередь, схождение. У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах:

Характеристика	Значение
Угол развала	0°±30'
Схождение	0°00'±10' (0±1 мм)
Угол продольного наклона оси поворота	1°30'±30'

Углы установки колес автомобиля в снаряженном состоянии:

Характеристика	Значение
Угол развала	0°30'±30'
Схождение	0°15'±10' (1,5±1 мм)
Угол продольного наклона оси поворота	0°20'±30'
