"Дослiдження лiчильникiв еом"

Цiль роботи:

1. Вивчення принципiв побудови й логiки роботи та синтезу лiчильникiв ЕОМ

2. Освоєння методики дослiдження лiчильникiв ЕОМ

3. Визначення основних характеристик i параметрiв лiчильникiв на iнтегральних мiкросхемах.

Завдання і порядок виконання роботи.

Завдання 1. Дослідити двійкових асинхронний сумуючий лічильник на JK-тригерах.

1. Зібрати схему лічильника згідно з рис. 5.16.

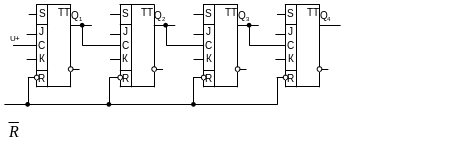

Рис. 5.16 схема двійкового асинхронного сумуючого лічильника на JK-тригерах.

2. Обнулити лічильник по входу .

3. Подати на вхід лічильника послідовність одиничних імпульсів і записати в табл.5.1 стан виходів Q4-Q1.

4. Подати на вхід лічильника імпульси з частотою 1 МГц. Побудувати за допомогою осцилографа часові діаграми роботи лічильника.

Завдання 2. Дослідити двійковий асинхронний віднімаючий лічильник на JK-тригерах.

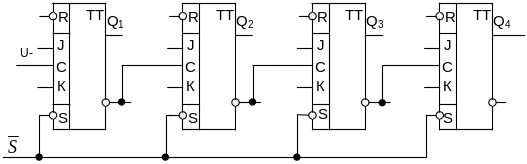

1. Зібрати схему лічильника згідно рис. 5.17.

2. Встановити лічильник в стан 1111 по входу .

3. Виконати пункт 3.4 завдання 1.

Таблиця 5.1

Номер завдання	Виходи лічильника	Номера послідовності лічильних імпульсів
		0	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
1	Q1 Q2 Q3 Q4	0 0 0 0
2	Q1 Q2 Q3 Q4	1 1 1 1
3	Q1 Q2 Q3 Q4	0 0 0 0
4	Q1 Q2 Q3 Q4	1 1 1 1

Завдання 3. Дослідити двійковий асинхронний сумуючий лічильник на D- тригерах.

1. Зібрати схему лічильника згідно рис. 5.18.

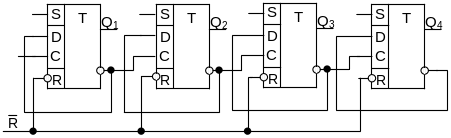

Рис. 5.18 Схема асинхронного сумуючого лічильника на D- тригерах.

2. Виконати п. 2,3,4 завдання 1.

Завдання 4. Дослідити двійковий асинхронний віднімаючий лічильник на D- тригерах.

1. Зібрати схему лічильника згідно рис. 5.19.

Рис. 5.18 Схема двійкового логічного лічильника з крізьним переносом на

2. Виконати п. 2,3 завдання 2.
