3.4 Проверка сети на потери напряжения

Согласно [??] сечение проводов и кабелей, выбранные по допустимому нагреву, должны быть проверены на допустимые потери напряжение.

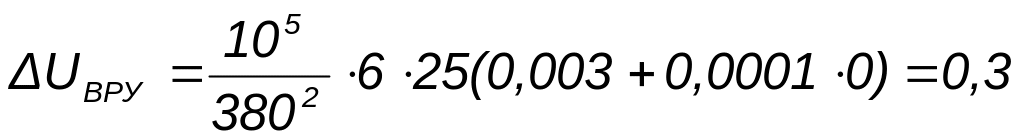

Определяем потерю напряжения в линии от ВРУ до самого мощного электроприёмника (указать наименование электроприёмника) ΔU, %

,

где U_Н – напряжение сети, В;

Р – расчётная нагрузка электроприёмника, кВт;

L – длина линии, м;

r₀ – активное удельное сопротивление проводки, Ом/м;

x₀ – реактивное удельное сопротивление проводки, Ом/м;

Определяем потерю напряжения в линии от ВРУ до самого удалённого электроприёмника (указать наименование электроприёмника) ΔU, %

.

Расчётные потери напряжения ≤ 5%, значит сечение проводов и кабелей выбрано, верно.

3.5 Расчёт токов короткого замыкания

Согласно [??] всё электрооборудование должно выбираться с учётом действия токов короткого замыкания.

Последствие токов короткого замыкания:

• нарушение электроснабжения потребителей;

• выход из строя изоляции.

Все короткие замыкания должны быть ликвидированы аппаратами защиты в минимально короткие сроки.

Определяем ток короткого замыкания для самого мощного электроприёмника (указать наименование электроприёмника).

Составим расчётную схему и схему замещения – рисунок 2

Определяем ток короткого замыкания для точки КЗ1.

Находим активное сопротивление короткого замыкания R_КЗ1, мОм

,

где R_Т – активное сопротивление трансформатора, мОм;

R_QF1 – активное сопротивление автоматического выключателя, мОм;

R_КЛ1 – активное сопротивление кабельной линии, мОм.

Находим индуктивное сопротивление короткого замыкания X_КЗ1, мОм

,

где X_Т – индуктивное сопротивление трансформатора, мОм;

X_QF1 – индуктивное сопротивление автоматического выключателя, мОм;

X_КЛ1 – индуктивное сопротивление кабельной линии, мОм.

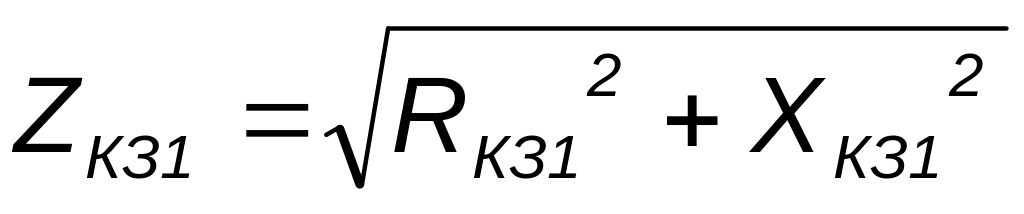

Находим полное сопротивление короткого замыкания Z_КЗ1, мОм

.

Определяем действующее значение установившегося тока трёхфазного короткого замыкания I_КЗ1, кА

Расчётная схема Схема замещения

Рисунок 2

,

где U_КЗ1 – напряжение в точке короткого замыкания, В.

Определяем действующее значение ударного тока i_укз1, кА

,

где K_У – ударный коэффициент.

(Сделать вывод)

Ведомость электрооборудования

На используемое оборудование и материалы составляется ведомость электрооборудования.

Полученные данные заносятся в таблицу 6

Таблица 6 – Ведомость узлов электрооборудования

Поз.	Обозн.	Наименование	Кол.	Примечание
1	2	3	4	5
1		ВРУ – вводно-распределительное устройство	1
2		Распределительный щит 1 ABB 1SL2072, 72 модулей	1
3		Распределительный щит 2 ABB 1SL2054, 54 модулей	1
4		Распределительный щит 3 ABB 1SL2054, 54 модулей	1
5		Щит освещения 1 ABB 1SL20212, 12 модулей	1
6		Щит освещения 2 ABB 1SL20212, 12 модулей	1
7		Щит освещения 3 ABB 1SL20212, 12 модулей	1
8		Автоматический выключатель ABB S293 C100	1
9		Автоматический выключатель ABB S263 C40	6
10		Автоматический выключатель ABB S263 C32	2
11		Дифф. автоматический выключатель ABB DS202 C16	28
12		Дифф. автоматический выключатель ABB DS204 C16	2

13		Дифф. автоматический выключатель ABB DS204 C32	3
14		Устройство защитного отключения ABB F204 А125 300мА	1
26		Розетка для скрытой установки 16А	37
27		Розетка для скрытой установки 16А IP44	21
28		Розетка для скрытой установки двойная 16А	5
29		Розетка для скрытой установки двойная 16А IP44	3
30		Розетка для электроплиты 32А	2
31		Распаечная коробка	13
32		Кабель АВБбШВ 4×35	0,3	км
33		Кабель ВВГнг 5×10	0,1	км
34		Кабель ВВГнг 5×6	0,1	км
35		Кабель ВВГнг 3×2,5	0,5	км
36		Труба гофрированная ПВХ 16мм	0,2	км
