Расположение нового сервера

Соотношение количества серверов и количества рабочих станций:

Следовательно, новый сервер необходимо в третьем здании.

Экономическая часть

Оборудование	Кол-во	Цена (у.е)	Сумма (у.е)
NETGEAR JFS516 16-port Fast Ethernet Switch (10/100 Mbps)	19	84,99	1614,81
NETGEAR FS108 ProSafe 8-Port 10/100 Switch	4	57,99	231,96
NETGEAR FS524 24-Port 10/100 Rackmount Ethernet Switch	2	109,15	218,3
Linksys Cisco PC22604 4 Port Gigabit Ethernet Switch	1	935,24	935,24
NETGEAR FVS318G PROSAFE® 8-PORT GIGABIT VPN FIREWALL	3	194,19	582,57
NETGEAR ProSafe GS108Tv2 8-Port Gigabit Smart Switch	3	151,40	454,2
Netgear 5-Port Fast Ethernet Switch FS105 v2 10/100	1	40,13	40,13
Сетевая карта D-Link DFE-520TX 10, 100 MBps PCI	350	5,5	1925
Сетевая карта D-Link DGE-528T 10, 100, 1000 MBps PCI	19	10,5	199,5
Неэкранированная витая пара UTP	2300м	0,14	322
OFS-140 Оптоволокно D14мм	450м	3	1350
Коннектор обжимной для витой пары	450	0,2	90
Итог				7963,71

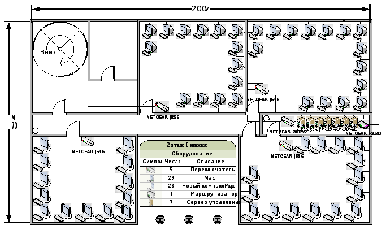

План сети по этажам зданий

Общая схема сети

Заключение

Разработанный проект кампусной сети соответствует требованиям задания. Сеть обеспечивает пропускную способность, достаточную для функционирования всех имеющихся серверов и рабочих станций. Новый сервер обрабатывает запросы, поступающие из всех зданий кампуса, за приемлемое время. Работа маршрутизаторов со встроенным firewall обеспечивает необходимую безопасность сети т.к. маршрутизатор является более интеллектуальным устройством чем свитч, и он способен обеспечить полную изоляцию сети от внешнего мира.

Имеется небольшой запас по расширению сети. Можно добавить рабочие станции в сети зданий. Однако введение большого количества новых компьютеров может привести к необходимости кардинального пересмотра структуры всей сети.

Список использованной литературы

1. Олифер В.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы ­СПБ.: Питер 2001,

2. www.citforum.ru

3. www.wikipedia.ru
