ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовой работе на тему

«Проектирование системы обнаружения многопозиционного сигнала Баркера»

Выполнил: Проверил: Бочкарёв В.А.

Самара 2015

ЗАДАНИЕ

Разработать систему обнаружения сигнала Баркера.

Исходные данные:

Число позиций кода Баркера: N=11

Код Баркера: 1 1 1 -1 -1 -1 1 -1 -1 1 -1

Длительность одной позиции:

Амплитуда несущего колебания:

Вид модуляции: ЧМн

Несущая частота:

Разнос частот:

Тип решающего устройства: Триггер Шмитта

РЕФЕРАТ

Пояснительная записка 22 с, 24 рисунка, 1 источник.

СИГНАЛ БАРКЕРА, МОДУЛЯТОР, КАНАЛ СВЯЗИ С ШУМОМ, УСИЛИТЕЛЬ ВЫСОКОЙ ЧАСТОТЫ, ДЕМОДУЛЯТОР, СОГЛАСОВАННЫЙ ФИЛЬТР, РЕШАЮЩЕЕ УСТРОЙСТВО, АВТОКОРРЕЛЯЦИОННАЯ ФУНКЦИЯ, ПРЕОБРАЗОВАНИЕ ЛАПЛАСА, ПЕРЕДАТОЧНАЯ ФУНКЦИЯ, CAPTURE, PSPICE.

Цель работы - приобретение первого опыта самостоятельной разработки радиотехнической системы с помощью пакета OrCAD на примере системы обнаружения многопозиционного сигнала на фоне гауссовского шума.

СОДЕРЖАНИЕ

Задание…………………………………………………………………….2

Реферат…………………………………………………………………….3

Введение…………………………………………………………………...5

1 Анализ многопозиционного сигнала…………………..........................7

2 Формирование модулированного колебания………………………...11

3 Моделирование шумового воздействия на передаваемый сигнал………………………………………………………………..……13

4 Детектирование модулированного колебания………........................15

5 Проектирование и анализ согласованного фильтра............................17

6 Проектирование и анализ решающего устройства….........................20

Заключение………………………………………………………………21

Список использованных источников…………………………………..22

ВВЕДЕНИЕ

Настоящая курсовая работа завершает изучение дисциплины «Основы компьютерного проектирования и моделирования РЭС». Цель проектирования – приобретение первого опыта самостоятельной разработки радиотехнической системы с помощью пакета программ OrCAD на примере системы обнаружения многопозиционного сигнала на фоне гауссовского шума (рисунок 1):

Рисунок 1 - Принципиальная схема обнаружителя радиосигналов

1 ̶ Генератор многопозиционного кода Баркера

2 ̶ Модулятор

3 ̶ Канал связи с шумом

4 ̶ УВЧ и демодулятор

5 ̶ Согласованный фильтр

6 ̶ Решающее устройство

Генератор сигнала 1 формирует n-позиционный сигнал (код Баркера и т.п.), который поступает на вход модулятора 2, где осуществляется манипуляция несущей по частоте (ЧМн). Далее высокочастотный сигнал поступает в радиоканал 3, содержащий передающую и приемную антенны и среду распространения радиоволн, в которой действуют различные источники как естественных, так и индустриальных радиопомех. Из приемной антенны ВЧ-сигнал поступает в усилитель высокой частоты (УВЧ) и демодулятор 4. Согласованный фильтр (СФ) 5 обеспечивает подавление шума (максимизирует отношение сигнал/шум в момент окончания входного сигнала). Решающее устройство 6 срабатывает при превышении заданного порогового уровня U_пор сигналом с выхода СФ и формирует короткий прямоугольный импульс. Наличие этого импульса ("1") на выходе решающего устройства (РУ) свидетельствует об обнаружении сигнала.

1 Анализ многопозиционного сигнала

Построим сигнал Баркера в пакете Mathcad 15, используя исходные данные и покажем его на рисунке 2:

Рисунок 2 – 11-ти позиционный сигнал Баркера

Построим график автокорреляционной функции в пакете Excel:

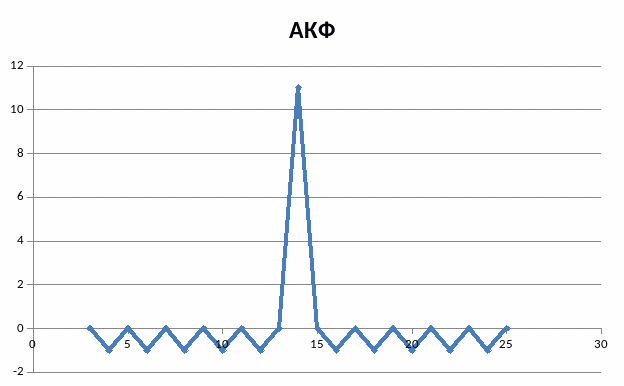

Рисунок 3 – График автокорреляционной функции 11-ти позиционного сигнала Баркера

Окончательное выражение преобразования Лапласа U(s) для 11-типозиционного сигнала Баркера имеет вид:

Принципиальная схема генератора сигнала Баркера представлена на рисунке 6:

Рисунок 4 – Принципиальная схема генератора сигнала Баркера

Представим результаты моделирования в программе OrCAD-PSpice на рисунках ниже:

Рисунок 5 – Формирование 11-типозиционного сигнала Баркера

Рисунок 6 – 11-типозиционный сигнал Баркера и его спектр

2 Формирование модулированного колебания

Для передачи многопозиционных сигналов по радиоканалу используются дискретные виды модуляции, когда амплитуда, фаза или частота высокочастотной синусоидальной несущей меняется скачком под воздействием модулирующего сигнала u(t), т.е. имеют место, соответственно, амплитудная манипуляция (АМн), фазовая манипуляция (ФМн) и частотная манипуляция (ЧМн).

Наиболее распространённая схема частотного манипулятора, приведённая на рисунке 7, содержит два независимых генератора несущих колебаний ГН1 и ГН2 с амплитудой 10 В и частотами и соответственно. В схему также входят управляемые ключи УК1 и генератор сигнала Баркера ГСБ (модулирующее колебание u(t)) и суммирующее сопротивление . Под управлением модулирующего сигнала u(t) на выход схемы попеременно поступают синусоидальные колебания (при u(t)≥1 В) и (при u(t)< -1В). Так формируется ЧМн-колебание

Рисунок 7 – Принципиальная схема частотного манипулятора

Представим результаты моделирования в программе OrCAD-PSpice на рисунках ниже:

Рисунок 8 - Напряжения в модуляторе (ГНЧ1, ГНЧ2, входное и выходное).

Рисунок 9 - Спектры напряжений в модуляторе (входное, ГНЧ1, ГНЧ2, выходное).

3 Моделирование шумового воздействия на передаваемый сигнал

При прохождении сигнала в среде распространения на него накладываются случайные шумы. В результате обнаружение факта присутствия полезного сигнала по наблюдаемой на входе приемной части смеси сигнал-шум затруднено.

Входное, выходное напряжения и напряжение помех в схеме имитатора канала с шумом, а также их спектры показаны на рисунках 11 и 12 соответственно.

Шум, действующий в канале связи, обычно распределен по закону Гаусса (нормальному закону). Кроме того, ширина спектральной области, занимаемая шумом, значительно превосхо-дит ширину спектра полезного сигнала. С учетом этих факторов сигнал на выходе имитатора канала связи с шумом Chanl представим в следующем виде

где (t) –сигнал с выхода модулятора,

n(t) –высокочастотный нормальный случайный процесс (шум).

Шумовой процесс n(t), в свою очередь, можно разложить на сумму двух высокочастотных составляющих

Здесь и низкочастотные некоррелированные нормальные случайные процессы,

– центральная частота спектра шума n(t).

Таким образом, формирование смеси x(t) полезного сигнала и шума можно реализовать с помощью следующей схемы, спроектированной в OrCAD Capture в блоке Channel, показанной на рисунке 10:

Рисунок 10 – Принципиальная схема имитатора канала связи с шумом

Рисунок 11 - Временные диаграммы имитатора канала с шумом

Рисунок 12 - Спектры указанных напряжений в имитаторе канала с шумом
