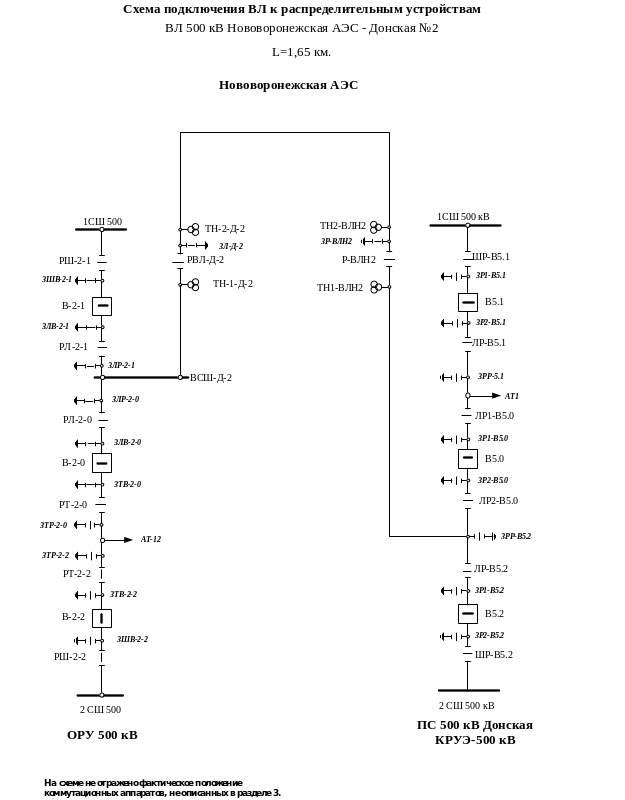

Наличие наведённого напряжения после отключения и заземления в ру: есть.
Возможность возникновения явления феррорезонанса - отсутствует.
Выполнение переключений с использованием арм:
ПС 500 кВ Старый Оскол – нет;
ПС 500 кВ Донская – есть;
ОРУ-500 кВ НВАЭС – нет.
Производство переключений на ПС 500 кВ Донская по данной программе с использованием индивидуальных терминалов каждого присоединения допускается только для предотвращения развития и ликвидации нарушений нормального режима.
Объект выполнения операции |
п.п. |
Объект переключений, операция, сообщение |
Время отдачи команды |
Время выполнения команды |
|||||||||||
|
|
МЕРОПРИЯТИЯ ПО ПОДГОТОВКЕ К ВЫПОЛНЕНИЮ ПЕРЕКЛЮЧЕНИЙ. |
|
||||||||||||
|
|
ОРГАНИЗАЦИОННЫЕ: |
|
|||||||||||||
ОДУ Центра |
|
Проверить соответствие положения коммутационных аппаратов пункту 6.1 данной программы. |
|
||||||||||||
ГЦУС МЭС Центра |
|
Оперативный персонал ГЦУС МЭС Центра ________________ сообщает, что линейные работы на ВЛ 500 кВ Донская-Старый Оскол №1 окончены. Люди и механизмы с места работ удалены. На месте работ снято переносное заземление. ПС 500 кВ Старый Оскол: Работы на участке ВЛ 500 кВ Донская-Старый Оскол №1 в пределах ПС 500 кВ Старый Оскол до линейного разъединителя ЛР-500 Донская-Старый Оскол №1 окончены. Люди с мест работ удалены. На месте работ снято переносное заземление. Устройства РЗА (в том числе в.ч. устройства), оборудование ПС 500 кВ Старый Оскол, подключенные к ВЛ, исправны и готовы к её включению. ВЛ 500 кВ Донская-Старый Оскол №1, TH-500 Донская №1 можно опробовать рабочим напряжением и вводить в работу. |
|
||||||||||||
Нововоронежская АЭС |
|
Диспетчер Нововоронежской АЭС _________________сообщает, что: Работы на участке ВЛ 500 кВ Нововоронежская АЭС-Донская №2 в пределах ОРУ-500 кВ Нововоронежской АЭС до линейного разъединителя РВЛ-Д-2 и в пределах ПС 500 кВ Донская до линейного разъединителя Р-ВЛН2 окончены. Люди с мест работ удалены. На месте работ сняты переносные заземления. Устройства РЗА (в том числе в.ч. устройства), оборудование ОРУ-500 кВ и ПС 500 кВ Донская, подключенные к ВЛ, исправны и готовы к её включению. Работы на участке ВЛ 500 кВ Донская-Старый Оскол №1 в пределах ПС 500 кВ Донская до линейного разъединителя Р-ВЛС1 окончены. Люди с мест работ удалены. На месте работ сняты переносные заземления. Устройства РЗА (в том числе в.ч. устройства), оборудование ПС 500 кВ Донская, подключенные к ВЛ, исправны и готовы к её включению. Персонал готов к производству переключений. Бланк переключений у персонала, выполняющего переключения, в наличии, проверен. Возможно применение указанной в нём последовательности переключений по опробованию и вводу в работу ВЛ 500 кВ Нововоронежская АЭС-Донская №2 и Донская-Старый Оскол №1. ВЛ 500 кВ Нововоронежская АЭС-Донская №2 и Донская-Старый Оскол №1 можно опробовать рабочим напряжением и вводить в работу после проверки фазировки. |
|
||||||||||||
ПС 500 кВ Старый Оскол |
|
Дежурный ПС 500 кВ Старый Оскол _____________________________сообщает, что: Работы по монтажу и наладке устройств РЗА окончены. Устройства РЗА (в том числе в.ч. устройства), оборудование ПС 500 кВ Старый Оскол, подключенные к ВЛ, исправны и готовы к её включению. ВЛ 500 кВ Донская-Старый Оскол №1, TH-500 Донская №1 можно опробовать рабочим напряжением и вводить в работу. Персонал готов к производству переключений по опробованию напряжением и вводу в работу ВЛ 500 кВ Донская-Старый Оскол №1, проверке под нагрузкой и вводу в работу устройств РЗА ВЛ 500 кВ Донская-Старый Оскол №1. Бланк переключений у персонала, выполняющего переключения, в наличии, проверен. Возможно применение указанной в нём последовательности переключений по опробованию и вводу в работу ВЛ 500 кВ Донская-Старый Оскол №1. |
|
||||||||||||
ПС 750 кВ Метал-лургическая |
|
Дежурный ПС 750 кВ Метал-лургическая_________________сообщает о готовности к производству переключений опробование напряжением и ввод в работу ВЛ 500 кВ Донская-Старый Оскол №1 и ВЛ 500 кВ Нововоронежская АЭС-Донская №2. |
|
||||||||||||
ОДУ Центра |
|
Получает у диспетчера Белгородского РДУ _____________________ разрешение на опробование напряжением и ввод в работу ВЛ 500 кВ Донская-Старый Оскол №1 и ВЛ 500 кВ Нововоронежская АЭС-Донская №2. |
|
||||||||||||
|
|
Получает у диспетчера Воронежского РДУ _____________________ разрешение на опробование напряжением и ввод в работу ВЛ 500 кВ Донская-Старый Оскол №1 и ВЛ 500 кВ Нововоронежская АЭС-Донская №2. |
|
|||||||||||||
|
|
Получает у диспетчера Нововоронежской АЭС _________________разрешение на опробование напряжением и ввод в работу ВЛ 500 кВ Нововоронежская АЭС-Донская №2 и Донская-Старый Оскол №1. |
|
|||||||||||||
|
|
Получает у диспетчера ЦДУ _______________ разрешение на опробование напряжением и ввод в работу ВЛ 500 кВ Нововоронежская АЭС-Донская №2 и ВЛ 500 кВ Донская - Старый Оскол №1. |
|
||||||||||||
|
|
РЕЖИМНЫЕ: (ДОПУСТИМЫЕ ПЕРЕТОКИ ПО КОНТРОЛИРУЕМЫМ СЕЧЕНИЯМ И ЛЭП НА ВРЕМЯ ПЕРЕКЛЮЧЕНИЙ) |
|
||||||||||||
ОДУ Центра ЦДУ |
|
Режимные ограничения соответствуют ограничениям на время ремонта ВЛ 500 кВ Донская-Старый Оскол №1 или дополнительно указываются в режимных указаниях к диспетчерской заявке на включение ВЛ в работу.
|
|
||||||||||||
|
|
ПОРЯДОК И ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ ПО ОПРОБОВАНИЮ РАБОЧИМ НАПРЯЖЕНИЕМ ТН-500 ДОНСКАЯ №1 |
|
||||||||||||
Операции по пунктам 8.1, 8.2, 8.3 выполнять одновременно |
|||||||||||||||
ПС 500 кВ Старый Оскол |
|
ПС 500 кВ Старый Оскол |
|||||||||||||
|
|
Осмотреть шкаф ТН-500 Донская №1. |
|
|
||||||||||||
|
|
Отключить заземляющий разъединитель ЗН ЛР в ст. ВЛ-500 Донская №1. |
|
|
||||||||||||
|
|
Убедиться в отключённом положении ЗН, снятых П/З, отсутствии набросов и закороток на вводимом в работу оборудовании и в возможности подачи напряжения на вновь вводимое в работу оборудование: ТН-500 Донская №1. |
|
|
||||||||||||
Нововоронежская АЭС |
|
ПС 500 кВ Донская |
|||||||||||||
|
|
С ключей управления приводов и ручных приводов линейного разъединителя Р-ВЛС1 снять плакаты «Не включать! Работа на линии». |
|
|
||||||||||||
|
|
С ключей управления приводов и ручных приводов линейного разъединителя Р-ВЛН2 снять плакаты «Не включать! Работа на линии». |
|
|
||||||||||||
|
|
Отключить заземляющий разъединитель ЗР-ВЛС1 |
|
|
||||||||||||
|
|
Отключить заземляющий разъединитель ЗР-ВЛН2. |
|
|
||||||||||||
|
|
Убедиться в отключённом положении ЗН, снятых П/З, отсутствии набросов и закороток на вводимом в работу оборудовании и в возможности подачи напряжения на вновь вводимое в работу оборудование. |
|
|
||||||||||||
|
|
ОРУ-500 кВ Нововоронежской АЭС |
||||||||||||||
|
|
Отключить заземляющий разъединитель ЗЛ-Д-2. |
|
|
||||||||||||
|
|
Отключить заземляющий разъединитель ЗШВ-2-1. |
|
|
||||||||||||
|
|
Отключить заземляющий разъединитель ЗЛВ-2-1. |
|
|
||||||||||||
|
|
Отключить заземляющий разъединитель ЗЛР-2-1. |
|
|
||||||||||||
|
|
Отключить заземляющий разъединитель ЗЛР-2-0. |
|
|
||||||||||||
|
|
Отключить заземляющий разъединитель ЗЛВ-2-0. |
|
|
||||||||||||
|
|
Отключить заземляющий разъединитель ЗТВ-2-0.
|
|
|
||||||||||||
Операции по пунктам 8.4, 8.5 выполнять одновременно |
|||||||||||||||
Нововоронежская АЭС |
|
ПС 500 кВ Донская |
|||||||||||||
|
|
Включить ТН2-ВЛС1 со стороны НН; |
|
|
||||||||||||
|
|
В АРМ с линейного разъединителя Р-ВЛС1 снять плакат «Не включать! Работа на линии». |
|
|
||||||||||||
|
|
Включить линейный разъединитель Р-ВЛС1. |
|
|
||||||||||||
|
|
В АРМ с линейного разъединителя Р-ВЛН2 снять плакат «Не включать! Работа на линии». |
|
|
||||||||||||
|
|
Включить линейный разъединитель Р-ВЛН2. |
|
|
||||||||||||
|
|
Включить ЛР-В2.2; |
|
|
||||||||||||
|
|
Включить ШР-В2.2; |
|
|
||||||||||||
|
|
Включить ШР-В5.2; |
|
|
||||||||||||
|
|
Включить ЛР-В5.2; |
|
|
||||||||||||
|
|
Включить ТН1-ВЛС1 со стороны НН; |
|
|
||||||||||||
|
|
Включить Р-ТН-2СШ 500; |
|
|
||||||||||||
|
|
Включить ТН-2СШ 500 со стороны НН; |
|
|
||||||||||||
|
|
Включить ТН1-ВЛН2 со стороны НН; |
|
|
||||||||||||
|
|
Включить ТН2-ВЛН2 со стороны НН; |
|
|
||||||||||||
|
|
Включить Р-ТН-1СШ500 |
|
|
||||||||||||
|
|
Включить ТН-1СШ500 со стороны НН |
|
|
||||||||||||
|
|
Включить ЛР2-В2.0 |
|
|
||||||||||||
|
|
Включить ЛР1-В2.0 |
|
|
||||||||||||
|
|
Включить ЛР-В2.1 |
|
|
||||||||||||
|
|
Включить ШР-В2.1 |
|
|
||||||||||||
|
|
Включить ШР-В5.1 |
|
|
||||||||||||
|
|
Включить ЛР-В5.1 |
|
|
||||||||||||
|
|
Включить ЛР1-В5.0 |
|
|
||||||||||||
|
|
Включить ЛР2-В5.0 |
|
|
||||||||||||
|
|
Проверить соответствие положения коммутационных аппаратов по месту их установки положению в АРМ (терминале). |
|
|
||||||||||||
|
|
Включить оперативный ток цепей управления В2.0; |
|
|
||||||||||||
|
|
Включить оперативный ток цепей управления В2.1; |
|
|
||||||||||||
|
|
Включить оперативный ток цепей управления В5.0; |
|
|
||||||||||||
|
|
Включить оперативный ток цепей управления В5.1; |
|
|
||||||||||||
|
|
Включить оперативный ток цепей управления В2.2; |
|
|
||||||||||||
|
|
Включить оперативный ток цепей управления В5.2; |
|
|
||||||||||||
|
|
Ввести в работу ДЗЛ 2 комплект ВЛ 500 кВ Нововоронежская АЭС – Донская №2 (7SD523-2); |
|
|
||||||||||||
|
|
Ввести в работу ДЗЛ+КСЗ 1 комплект ВЛ 500 кВ Нововоронежская АЭС – Донская №2 (7SD522); |
|
|
||||||||||||
|
|
Ввести в работу резервные защиты ВЛ 500 кВ Нововоронежская АЭС – Донская №2 (7SA522); |
|
|
||||||||||||
|
|
Ввести в работу ДЗО ВЛ 500 кВ Нововоронежская АЭС – Донская №2 (7UT633); |
|
|
||||||||||||
|
|
Ввести в работу УРОВ В5.0 ВЛ 500 кВ Нововоронежская АЭС – Донская №2 (7VK611); |
|
|
||||||||||||
|
|
Ввести в работу УРОВ В5.2 ВЛ 500 кВ Нововоронежская АЭС – Донская №2 (7VK611); |
|
|
||||||||||||
|
|
Ввести в работу МКПА 1 комплект ВЛ 500 кВ Нововоронежская АЭС – Донская №2; |
|
|
||||||||||||
|
|
Ввести в работу МКПА 2 комплект ВЛ 500 кВ Нововоронежская АЭС – Донская №2; |
|
|
||||||||||||
|
|
Ввести в работу ДЗЛ ВЛ 500 кВ Донская-Старый Оскол №1 (7SD523); Токовые цепи не подключать. |
|
|
||||||||||||
|
|
Ввести в работу 1 комплект РЗА ВЛ 500 кВ Донская-Старый Оскол №1 с передачей отключающих и разрешающих сигналов (7SA522); |
|
|
||||||||||||
|
|
Ввести в работу 2 комплект РЗА ВЛ 500 кВ Донская-Старый Оскол №1 с передачей отключающих и разрешающих сигналов (7SA522); |
|
|
||||||||||||
|
|
Ввести в работу ДЗО ВЛ 500 кВ Донская-Старый Оскол №1 (7UT633); |
|
|
||||||||||||
|
|
Ввести в работу комплект РЗА В2.0 ВЛ 500 кВ Донская-Старый Оскол №1 (ОАПВ, ТАПВ, УРОВ) (7VK611); |
|
|
||||||||||||
|
|
Ввести в работу комплект РЗА В2.2 ВЛ 500 кВ Донская-Старый Оскол №1 (ОАПВ, ТАПВ, УРОВ) (7VK611); |
|
|
||||||||||||
|
|
Ввести в работу Сириус-2-ОМП ВЛ 500 кВ Донская-Старый Оскол №1; |
|
|
||||||||||||
|
|
Ввести в работу МКПА 1 комплект ВЛ 500 кВ Донская- Старый Оскол №1 (ФОЛ, АЛАР, АОПН, УРОВ АОПН); |
|
|
||||||||||||
|
|
Ввести в работу МКПА 2 комплект ВЛ 500 кВ Донская- Старый Оскол №1 (ФОЛ, АЛАР, АОПН, УРОВ АОПН); |
|
|
||||||||||||
|
|
Ввести действие ДЗШ1 2СШ КРУЭ-500 кВ (терминал 7UT635-1) на отключение выключателей В2.2, В5.2; |
|
|
||||||||||||
|
|
Ввести действие ДЗШ2 2СШ КРУЭ-500 кВ (терминал 7UT635-2) на отключение выключателей В2.2, В5.2. |
|
|
||||||||||||
|
|
ОРУ-500 кВ Нововоронежской АЭС |
||||||||||||||
|
|
Включить РЛ-2-1; |
|
|
||||||||||||
|
|
Включить РЛ-2-0; |
|
|
||||||||||||
|
|
Включить ТН-1-Д-2 со стороны НН; |
|
|
||||||||||||
|
|
Включить ТН-2-Д-2 со стороны НН; |
|
|
||||||||||||
|
|
Проверить, что цепи напряжения ТН-1-Д-2 и ТН-2-Д-2 подключены к устройствам РЗА переключателями в шк.№69; |
|
|
||||||||||||
|
|
Ввести в работу ДЗЛ 2 комплект ВЛ 500 кВ Нововоронежская АЭС – Донская №2 (7SD523); |
|
|
||||||||||||
|
|
Ввести в работу ДЗЛ+КСЗ 1 комплект ВЛ 500 кВ Нововоронежская АЭС – Донская №2 (7SD522); |
|
|
||||||||||||
|
|
Ввести в работу резервные защиты ВЛ 500 кВ Нововоронежская АЭС – Донская №2 (7SA522); |
|
|
||||||||||||
|
|
Ввести в работу ДЗО ВЛ 500 кВ Нововоронежская АЭС – Донская №2 (7UT633); |
|
|
||||||||||||
|
|
Включить оперативный ток цепей управления В-2-0; |
|
|
||||||||||||
|
|
Включить оперативный ток цепей управления В-2-1; |
|
|
||||||||||||
|
|
Включить В-2-0; |
|
|
||||||||||||
|
|
Включить В-2-1.
|
|
|
||||||||||||
ПС 500кВ Старый Оскол |
|
ПС 500 кВ Старый Оскол |
|
|
|||||||||||
|
|
Включить TH-500 №1 по НН; |
|
|
||||||||||||
|
|
Включить ТН-500 Донская №1 по НН |
|
|
||||||||||||
|
|
С приводов линейного разъединителя ЛР-500 ВЛ Донская-Старый Оскол №1 снять плакат «Не включать! Работа на линии». |
|
|
||||||||||||
|
|
Включить линейный разъединитель ЛР-500 Донская №1. |
|
|
||||||||||||
ПС 500 кВ Старый Оскол |
|
ПС 500 кВ Старый Оскол: |
|||||||||||||
|
|
Перевести переключателем питание цепей напряжения защит ВЛ 330 кВ Старый Оскол – ОЭМК-1 на ТН-330 №2 (SV-2 пн. 147); |
|
|
||||||||||||
|
|
Отключить выключатель В2-1; |
|
|
||||||||||||
|
|
Снять оперативный ток с выключателя В2-1; |
|
|
||||||||||||
|
|
Отключить выключатель В3-1; |
|
|
||||||||||||
|
|
Снять оперативный ток с выключателя В3-1; |
|
|
||||||||||||
|
|
Отключить выключатель ВМ-110 АТ-4; |
|
|
||||||||||||
|
|
Снять оперативный ток с выключателя ВМ-110 АТ-4; |
|
|
||||||||||||
|
|
Отключить выключатель ВВ-4; |
|
|
||||||||||||
|
|
Зафиксировать ремонтное положение ВВ-4 |
|
|
||||||||||||
|
|
Снять оперативный ток с выключателя ВВ-4; |
|
|
||||||||||||
|
|
Ввести УТАПВ ВВ-3 |
|
|
||||||||||||
|
|
Ввести чувствительный комплект ДЗО-500 АТ-1 АТ-4;
|
|
|
||||||||||||
|
|
Ввести оперативное ускорение защит стороны 500кВ АТ-4;
|
|
|
||||||||||||
|
|
Включить оперативный ток выключателя ВМ-110-АТ-4.
|
|
|
||||||||||||
|
|
Включить оперативный ток выключателя ВВ-1;
|
|
|
||||||||||||
|
|
Включить выключатель ВМ-110 АТ-4;
|
|
|
||||||||||||
|
|
Включить выключатель ВВ-1, чем поставить под напряжение ВЛ 500 кВ Донская–Старый Оскол №1 до отключенного выключателя В2.2 в КРУЭ-500 кВ ПС 500 кВ Донская для опробования напряжением вновь смонтированного оборудования.
|
|
|
||||||||||||
Нововоронежская АЭС |
|
ПС 500 кВ Донская |
|||||||||||||
|
|
Включить выключатель В2.2, чем подается напряжение на 2 СШ 500 кВ до отключенного выключателя В5.2 в КРУЭ-500 кВ ПС 500 кВ Донская.
|
|
|
||||||||||||
Операции по пунктам 8.9., 8.10. и 8.11. выполнять одновременно
|
|||||||||||||||
Нововоронежская АЭС |
|
ПС 500 кВ Донская |
|||||||||||||
|
|
Осмотреть и прослушать на месте установки ТН2-ВЛС1 и поставленное под напряжение оборудование КРУЭ-500 кВ до отключенного выключателя В5.2 на предмет посторонних шумов; |
|
|
||||||||||||
|
|
Допустить персонал СРЗА для снятия векторных диаграмм вторичных цепей ТН-1-ВЛС-1, ТН-2-ВЛС-1 и проверки фазировки с ТН-2СШ 500 и ТН-2СШ 220. |
|
|
||||||||||||
|
|
Сообщить диспетчеру ОДУ Центра результаты проверки трансформаторов напряжения и необходимость дальнейших мероприятий по фазировке. |
|
|
||||||||||||
ПС 500 кВ Старый Оскол |
|
ПС 500 кВ Старый Оскол |
|||||||||||||
|
|
Осмотреть и прослушать на месте установки ТН-500 Донская №1 на предмет посторонних шумов; |
|
|
||||||||||||
|
|
Допустить персонал СРЗА для снятия векторных диаграмм вторичных цепей ТН-500 Донская №1 и проверки фазировки с ТН-500 №1. |
|
|
||||||||||||
|
|
Сообщить диспетчеру ОДУ Центра результаты проверки трансформаторов напряжения и необходимость дальнейших мероприятий по фазировке. |
|
|
||||||||||||
ПС 500 кВ Старый Оскол |
|
ПС 500 кВ Старый Оскол |
|||||||||||||
|
|
Допустить персонал СРЗА для проверки защит ВЛ 500 кВ Донская-Старый Оскол №1 емкостным током:
|
|
|
||||||||||||
|
|
Доложить диспетчеру OДУ Центра о полном окончании работ по пунктам 8.10. и 8.11., об отсутствии замечаний, наличии соответствующих записей в журнале РЗА и о возможности продолжения работ по программе.
|
|
|
||||||||||||
По результатам проверки трансформаторов напряжения по пунктам 8.9., 8.10.:
|
|||||||||||||||
Нововоронежская АЭС |
|
ПС 500 кВ Донская |
|||||||||||||
|
|
Доложить диспетчеру OДУ Центра о полном окончании работ по п. 8.9., об отсутствии замечаний, наличии соответствующих записей в журнале РЗА и о возможности продолжения работ по программе. |
|
|
||||||||||||
Нововоронежская АЭС |
|
ПС 500 кВ Донская |
|||||||||||||
|
|
Включить выключатель В5.2, чем поставить под напряжение ВЛ 500 кВ Нововоронежская АЭС – Донская №2 до отключенного линейного разъединителя РВЛ-Д-2 на ОРУ-500 кВ Нововоронежская АЭС;
|
|
|
||||||||||||
Нововоронежская АЭС |
|
ПС 500 кВ Донская |
|||||||||||||
|
|
Осмотреть и прослушать на месте установки ТН2-ВЛН2 на предмет посторонних шумов; |
|
|
||||||||||||
|
|
ОРУ-500 кВ Нововоронежской АЭС |
||||||||||||||
|
|
Осмотреть и прослушать на месте установки ТН-2-Д-2 на предмет посторонних шумов; |
|
|
||||||||||||
Нововоронежская АЭС |
|
ПС 500 кВ Донская |
|||||||||||||
|
|
Отключить выключатель В5.2.
|
|
|
||||||||||||
|
|
ОРУ-500 кВ Нововоронежской АЭС |
||||||||||||||
|
|
С приводов линейного разъединителя РВЛ-Д-2 снять плакат «Не включать! Работа на линии». |
|
|
||||||||||||
|
|
Включить линейный разъединитель РВЛ-Д-2. |
|
|
||||||||||||
|
|
ПС 500 кВ Донская |
||||||||||||||
|
|
Включить выключатель В5.2, чем поставить под напряжение ВЛ 500 кВ Нововоронежская АЭС – Донская №2 до отключенных разъединителей РШ-2-1 и РТ-2-0 на ОРУ-500 кВ Нововоронежской АЭС;
|
|
|
||||||||||||
Нововоронежская АЭС |
|
ОРУ-500 кВ Нововоронежской АЭС |
|||||||||||||
|
|
Осмотреть и прослушать на месте установки оборудование, поставленное под напряжение, на предмет посторонних шумов; |
|
|
||||||||||||
|
|
Допустить персонал РЗА для снятия векторных диаграмм вторичных цепей ТН-1-Д-2, ТН-500-1 и проверки фазировки. |
|
|
||||||||||||
|
|
Допустить персонал РЗА для проверки фазировки ТН-2-Д-2, ТН-1-Д-2. |
|
|
||||||||||||
|
|
Сообщить диспетчеру ОДУ Центра об окончании проверки трансформаторов напряжения и готовности к продолжению работ по программе. |
|
|
||||||||||||
|
|
ПОРЯДОК И ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ ПО ВВОДУ В РАБОТУ ВЛ 500 кВ ДОНСКАЯ СТАРЫЙ ОСКОЛ №1: |
|
|
|||||||||||
ПС 500 кВ Старый Оскол |
|
ПС 500 кВ Старый Оскол |
|||||||||||||
|
|
Доложить диспетчеру OДУ Центра о полном окончании работ по проверке цепей напряжения, об отсутствии замечаний, наличии соответствующих записей в журнале РЗА и о возможности продолжения работ по программе. |
|
|||||||||||||
ПС 500 кВ Старый Оскол
|
|
ПС 500 кВ Старый Оскол: |
|||||||||||||
|
|
Отключить выключатель ВВ-1.
|
|
|
||||||||||||
|
|
Отключить оперативный ток выключателя ВВ-1. |
|
|
||||||||||||
|
|
Включить оперативный ток выключателя ВВ-4. |
|
|
||||||||||||
|
|
Зафиксировать рабочее положение ВВ-4. |
|
|
||||||||||||
|
|
Включить оперативный ток выключателя В 2-1. |
|
|
||||||||||||
|
|
Включить оперативный ток выключателя В 3-1. |
|
|
||||||||||||
|
|
Включить выключатель В2-1. |
|
|
||||||||||||
|
|
Включить выключатель В3-1. |
|
|
||||||||||||
|
|
Включить выключатель ВВ-4. |
|
|
||||||||||||
|
|
Вывести УТАПВ ВВ-3. |
|
|
||||||||||||
|
|
Перевести переключателем питание цепей напряжения защит ВЛ-330 Старый Оскол – ОЭМК-1 на ТН-330 №1 (SV-2 пн. 147). |
|
|
||||||||||||
|
|
По бланку переключений собственные нужды ПС 500 кВ Старый Оскол запитать по нормальной схеме. |
|
|
||||||||||||
|
|
Собрать токовые цепи ВВ-2, за исключением ДЗО. |
|
|
||||||||||||
|
|
Ввести ОУ при выводе ДЗО 500 кВ АТ-2, АТ-3. |
|
|
||||||||||||
|
|
Включить оперативный ток выключателя ВВ-2. |
|
|
||||||||||||
|
|
Расфиксировать специальным ключом ремонтное положение ВВ-2 в схеме ПА и РЗА (ФОЛ). |
|
|
||||||||||||
ПС 500 кВ Старый Оскол |
|
ПС 500 кВ Старый Оскол: |
|||||||||||||
|
|
Включить выключатель ВВ-2.
|
|
|
||||||||||||
|
|
Вывести из работы КСЗ 2 комплект по всем выходным цепям. |
|
|
||||||||||||
|
|
Проверить под нагрузкой КСЗ 2 комплект (7SА522) ВЛ Донская-Старый Оскол №1, УРОВ, РАС и ИМФ. |
|
|
||||||||||||
|
|
Сделать запись в журнале РЗА о возможности ввода в работу КСЗ 2 комплект (7SА522) ВЛ Донская-Старый Оскол №1, РАС и ИМФ. |
|
|
||||||||||||
|
|
Ввести в работу КСЗ 2 комплект (7SА522) ВЛ Донская-Старый Оскол №1. |
|
|
||||||||||||
|
|
Вывести из работы КСЗ 1 комплект по всем выходным цепям. |
|
|
||||||||||||
|
|
Вывести из работы ДЗЛ по всем выходным цепям. |
|
|
||||||||||||
|
|
Проверить под нагрузкой КСЗ 1комплект (7SА522) ВЛ Донская-Старый Оскол №1, ДЗЛ и МКПА 2 комплект. |
|
|
||||||||||||
|
|
Сделать запись в журнале РЗА о возможности ввода в работу КСЗ 1комплект (7SА522) и МКПА 2 комплект. |
|
|
||||||||||||
|
|
Ввести в работу ДЗЛ и КСЗ 1комплект (7SА522) и МКПА 2 комплект ВЛ Донская-Старый Оскол №1. |
|
|
||||||||||||
|
|
Вывести из работы ДЗО-500 АТ-2 АТ-3. |
|
|
||||||||||||
|
|
Закрыть плечо 500 кВ ДЗО-500 АТ-2 АТ-3 - установить рабочую крышку блока «токовые цепи ТТ-500 ВВ-2». |
|
|
||||||||||||
|
|
Проверить под нагрузкой ДЗО-500 АТ-2 АТ-3 и МКПА 1 комплект. |
|
|
||||||||||||
|
|
Сделать запись в журнале РЗА о возможности ввода в работу ДЗО-500 АТ-2 АТ МКПА 1 комплект. |
|
|
||||||||||||
|
|
Ввести в работу ДЗО-500 АТ-2 АТ-3. |
|
|
||||||||||||
|
|
Вывести ОУ при выводе ДЗО -500 АТ-2 АТ-3. |
|
|
||||||||||||
|
|
Ввести в работу МКПА 1 комплект.
|
|
|
||||||||||||
|
|
Проверить под нагрузкой цепи учета и телемеханики. |
|
|
||||||||||||
ПС 500 кВ Старый Оскол |
|
ПС 500 кВ Старый Оскол: |
|||||||||||||
|
|
Отключить выключатель ВВ-2.
|
|
|
||||||||||||
|
|
Снять оперативный ток с выключателя ВВ-2.
|
|
|
||||||||||||
Нововоронежская АЭС |
|
ОРУ-500 кВ Нововоронежской АЭС |
|||||||||||||
|
|
Отключить В-2-0; |
|
|
||||||||||||
|
|
Отключить В-2-1; |
|
|
||||||||||||
|
|
Отключить оперативный ток цепей управления В-2-0; |
|
|
||||||||||||
|
|
Отключить оперативный ток цепей управления В-2-1; |
|
|
||||||||||||
|
|
Проверить отключенное положение В-2-0 на месте установки; |
|
|
||||||||||||
|
|
Включить РТ-2-0; |
|
|
||||||||||||
|
|
Ввести запрет АПВ 1 СШ 500 при работе ДЗШ 1 СШ 500, ДЗШТ 1 СШ 500; |
|
|
||||||||||||
|
|
Проверить отключенное положение В-2-1 на месте установки; |
|
|
||||||||||||
|
|
Включить РШ-2-1; |
|
|
||||||||||||
|
|
Вывести запрет АПВ 1 СШ 500 при работе ДЗШ 1 СШ 500, ДЗШТ 1 СШ 500; |
|
|
||||||||||||
Операции по пунктам 9.6. и 9.7. выполнять одновременно |
|||||||||||||||
Нововоронежская АЭС |
|
ОРУ-500 кВ Нововоронежской АЭС |
|||||||||||||
|
|
Ввести в работу УРОВ В-2-0 ВЛ 500 кВ Нововоронежская АЭС – Донская №2 (7VK611); |
|
|
||||||||||||
|
|
Ввести в работу УРОВ В-2-1 ВЛ 500 кВ Нововоронежская АЭС – Донская №2 (7VK611); |
|
|
||||||||||||
|
|
Ввести пуск УРОВ В-2-0, В-2-1 от защит ДЗО ВЛ 500 кВ Нововоронежская АЭС-Донская №2 |
|
|
||||||||||||
|
|
ДЗО ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7UT633): - ввести группу уставок «В» - ввести ДЗО в работу |
|
|
||||||||||||
|
|
ПС 500 кВ Донская |
||||||||||||||
|
|
Отсоединить токовые цепи от ДЗЛ 1 и 2 (7SD523 и 7SD522) ВЛ Донская 2. |
|
|
||||||||||||
|
|
Подсоединить токовые цепи ДЗЛ ВЛ 500 кВ Донская–Старый Оскол №1. |
|
|
||||||||||||
Нововоронежская АЭС |
|
ОРУ-500 кВ Нововоронежской АЭС |
|||||||||||||
|
|
Включить оперативный ток цепей управления В-2-1; |
|
|
||||||||||||
|
|
Включить выключатель В-2-1, чем поставить под напряжение транзит ВЛ 500 кВ Донская–Старый Оскол №1 и ВЛ 500 кВ Нововоронежская АЭС – Донская №2 до отключенных выключателей ВВ-1 и ВВ-2 на ПС 500 кВ Старый Оскол. |
|
|
||||||||||||
|
|
Проверить исправность токовых цепей ДЗО ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7UT633) |
|
|
||||||||||||
|
|
Включить оперативный ток цепей управления В-2-0. |
|
|
||||||||||||
|
|
Включить выключатель В-2-0. |
|
|
||||||||||||
|
|
Проверить исправность токовых цепей ДЗО ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7UT633) |
|
|
||||||||||||
Нововоронежская АЭС |
|
ОРУ-500 кВ Нововоронежской АЭС |
|||||||||||||
|
|
Допустить персонал РЗА для снятия векторных диаграмм вторичных цепей ТН-1-Д-2, ТН-500-1 и проверки фазировки. |
|
|
||||||||||||
|
|
Допустить персонал РЗА для проверки фазировки ТН-2-Д-2, ТН-1-Д-2.
|
|
|
||||||||||||
|
|
Сообщить диспетчеру ОДУ Центра результаты проверки трансформаторов напряжения и необходимость дальнейших мероприятий по фазировке. |
|
|
||||||||||||
По результатам проверки трансформаторов напряжения:
|
|||||||||||||||
Нововоронежская АЭС |
|
ПС 500 кВ Донская, ОРУ-500 кВ Нововоронежской АЭС |
|||||||||||||
Доложить диспетчеру OДУ Центра о полном окончании работ по проверке цепей напряжения, об отсутствии замечаний, наличии соответствующих записей в журнале РЗА и о возможности продолжения работ по программе. |
|
|
|||||||||||||
Нововоронежская АЭС |
|
ПС 500 кВ Донская |
|||||||||||||
|
|
Проверить комплекты защит ВЛ Донская-Старый Оскол №1 ёмкостным током и рабочим напряжением по методике Siemens: |
|
|
||||||||||||
|
|
Вывести из работы ДЗЛ ВЛ 500 кВ Донская-Старый Оскол №1 (7SD 523). |
|
|
||||||||||||
|
|
Проверить ДЗЛ ВЛ 500 кВ Донская-Старый Оскол №1 (7SD 523) ёмкостным током и рабочим напряжением. |
|
|
||||||||||||
|
|
Ввести в работу ДЗЛ ВЛ 500 кВ Донская-Старый Оскол №1 (7SD 523) |
|
|
||||||||||||
|
|
Вывести из работы 1 комплект РЗ ВЛ 500 кВ Донская-Старый Оскол №1 (7SA522) с передачей отключающих и разрешающих сигналов; |
|
|
||||||||||||
|
|
Проверить 1 комплект РЗ ВЛ 500 кВ Донская-Старый Оскол №1 (7SA522) ёмкостным током и рабочим напряжением. |
|
|
||||||||||||
|
|
Ввести оперативное ускорение. Ввести в работу 1 комплект РЗ ВЛ 500 кВ Донская-Старый Оскол №1 (7SA522) с передачей отключающих и разрешающих сигналов;
|
|
|
||||||||||||
|
|
Вывести из работы 2 комплект РЗ ВЛ 500 кВ Донская-Старый Оскол №1 (7SA522) с передачей отключающих и разрешающих сигналов; |
|
|
||||||||||||
|
|
Проверить 2 комплект РЗ ВЛ 500 кВ Донская-Старый Оскол №1 (7SA522) ёмкостным током и рабочим напряжением; |
|
|
||||||||||||
|
|
Ввести оперативное ускорение. Ввести в работу 2 комплект РЗ ВЛ 500 кВ Донская-Старый Оскол №1 (7SA522) с передачей отключающих и разрешающих сигналов; |
|
|
||||||||||||
|
|
Вывести из работы ДЗО ВЛ 500 кВ Донская-Старый Оскол №1 (7UT633). |
|
|
||||||||||||
|
|
Проверить ДЗО ВЛ 500 кВ Донская-Старый Оскол №1 (7UT633) ёмкостным током и рабочим напряжением; |
|
|
||||||||||||
|
|
Ввести в работу ДЗО ВЛ 500 кВ Донская-Старый Оскол №1 (7UT633); |
|
|
||||||||||||
|
|
Вывести из работы МКПА 1 комплект ВЛ 500 кВ Донская-Старый Оскол №1 (ФОЛ, АЛАР, АОПН, УРОВ АОПН); |
|
|
||||||||||||
|
|
Проверить МКПА 1 комплект ВЛ 500 кВ Донская-Старый Оскол №1 (ФОЛ, АЛАР, АОПН, УРОВ АОПН) ёмкостным нагрузки и рабочим напряжением. |
|
|
||||||||||||
|
|
Ввести в работу МКПА 1 комплект ВЛ 500 кВ Донская-Старый Оскол №1 (ФОЛ, АЛАР, АОПН, УРОВ АОПН); |
|
|
||||||||||||
|
|
Вывести из работы МКПА 2 комплект ВЛ 500 кВ Донская-Старый Оскол №1 (ФОЛ, АЛАР, АОПН, УРОВ АОПН); |
|
|
||||||||||||
|
|
Проверить МКПА 2 комплект ВЛ 500 кВ Донская-Старый Оскол №1 (ФОЛ, АЛАР, АОПН, УРОВ АОПН) ёмкостным нагрузки и рабочим напряжением. |
|
|
||||||||||||
|
|
Ввести в работу МКПА 2 комплект ВЛ 500 кВ Донская-Старый Оскол №1 (ФОЛ, АЛАР, АОПН, УРОВ АОПН); |
|
|
||||||||||||
|
|
Вывести из работы устройство «Сириус-2-ОМП» определения места повреждения ВЛ 500 кВ Донская-Старый Оскол №1; |
|
|
||||||||||||
|
|
Проверить устройство «Сириус-2-ОМП» ВЛ 500 кВ Донская-Старый Оскол №1 ёмкостным нагрузки и рабочим напряжением. |
|
|
||||||||||||
|
|
Ввести в работу устройство «Сириус-2-ОМП» ВЛ 500 кВ Донская-Старый Оскол №1; |
|
|
||||||||||||
|
|
Оформить записи в журнале по РЗА о завершении работ по проверке ёмкостным током и рабочим напряжением устройств РЗА ВЛ 500 кВ Донская- Старый Оскол №1 и их готовности к дальнейшей эксплуатации |
|
|
||||||||||||
|
|
ОРУ-500 кВ Нововоронежской АЭС, ПС 500 кВ Донская |
||||||||||||||
|
|
ПС 500 кВ Донская - Проверить устройства РЗА ВЛ 500 кВ Нововоронежская АЭС-Донская №2 ёмкостным током и рабочим напряжением в соответствии с методиками фирмы «Siemens»: |
|
|
||||||||||||
|
|
На ОРУ-500 кВ - вывести из работы резервные защиты ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SA 522) с передачей отключающих и разрешающих сигналов. |
|
|
||||||||||||
|
|
На ОРУ-500 кВ - проверить резервные защиты ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SA 522) с передачей отключающих и разрешающих сигналов ёмкостным током и рабочим напряжением. |
|
|
||||||||||||
|
|
На ОРУ-500 кВ - ввести в работу резервные защиты ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SA 522) с передачей отключающих и разрешающих сигналов. - Ввести оперативное ускорение РЗ |
|
|
||||||||||||
Операции по пунктам 9.12.5., 9.12.6., выполнять одновременно |
|||||||||||||||
|
|
На ОРУ-500 кВ - вывести из работы ДЗЛ 2 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 523). |
|
|
||||||||||||
|
|
На ПС 500 Донская - вывести из работы ДЗЛ 2 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 523). |
|
|
||||||||||||
|
|
Проверить ДЗЛ 2 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 523) ёмкостным током и рабочим напряжением с двух сторон ВЛ; |
|
|
||||||||||||
Операции по пунктам 9.12.8., 9.12.9., выполнять одновременно |
|||||||||||||||
|
|
На ОРУ-500 кВ - ввести в работу ДЗЛ 2 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 523). |
|
|
||||||||||||
|
|
На ПС 500 Донская - ввести в работу ДЗЛ 2 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 523). Токовые цепи отключены. |
|
|
||||||||||||
Операции по пунктам 9.12.10., 9.12.11., выполнять одновременно |
|||||||||||||||
|
|
На ОРУ-500 кВ - вывести из работы ДЗЛ+КСЗ 1 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 522). |
|
|
||||||||||||
|
|
На ПС 500 Донская - вывести из работы ДЗЛ+КСЗ 1 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 522).
|
|
|
||||||||||||
|
|
Проверить ДЗЛ+КСЗ 1 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 522) ёмкостным током и рабочим напряжением с двух сторон ВЛ; |
|
|
||||||||||||
Операции по пунктам 9.12.13., 9.12.14., выполнять одновременно |
|||||||||||||||
|
|
На ОРУ-500 кВ – ввести в работу ДЗЛ+КСЗ 1 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 522). |
|
|
||||||||||||
|
|
На ПС 500 Донская - ввести в работу ДЗЛ+КСЗ 1 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 522); Токовые цепи отключены. |
|
|
||||||||||||
|
|
На ПС 500 Донская - вывести из работы резервные защиты ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SA 522) с передачей отключающих и разрешающих сигналов. |
|
|
||||||||||||
|
|
На ПС 500 Донская - проверить резервные защиты ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SA 522) с передачей отключающих и разрешающих сигналов ёмкостным током и рабочим напряжением. |
|
|
||||||||||||
|
|
На ПС 500 Донская - ввести в работу резервные защиты ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SA 522) с передачей отключающих и разрешающих сигналов. |
|
|
||||||||||||
|
|
На ОРУ-500 кВ - вывести из работы ДЗО ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7UT633). |
|
|
||||||||||||
|
|
На ОРУ-500 кВ - проверить ДЗО ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7UT633) ёмкостным током и рабочим напряжением. |
|
|
||||||||||||
|
|
На ОРУ-500 кВ - ввести в работу ДЗО ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7UT633) с группой уставок «В». |
|
|
||||||||||||
|
|
На ПС 500 Донская - вывести из работы ДЗО ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7UT633). |
|
|
||||||||||||
|
|
На ПС 500 Донская - проверить ДЗО ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7UT633) ёмкостным током и рабочим напряжением. |
|
|
||||||||||||
|
|
На ПС 500 Донская - ввести в работу ДЗО ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7UT633). |
|
|
||||||||||||
|
|
На ОРУ-500 кВ - оформить записи в журнале по РЗА о завершении работ по проверке ёмкостным током и рабочим напряжением устройств РЗА ВЛ 500 кВ Нововоронежская АЭС-Донская № 2 и их готовности к дальнейшей эксплуатации. |
|
|
||||||||||||
|
|
На ПС 500 Донская - оформить записи в журнале по РЗА о завершении работ по проверке ёмкостным током и рабочим напряжением устройств РЗА ВЛ 500 кВ Нововоронежская АЭС-Донская № 2 и их готовности к дальнейшей эксплуатации. |
|
|
||||||||||||
Нововоронежская АЭС |
|
ПС 500 Донская |
|||||||||||||
|
|
Вывести из работы 1 комплект ДЗШ 2 СШ 500. |
|
|
||||||||||||
|
|
Проверить емкостным током 1 комплект ДЗШ 2 СШ 500. |
|
|
||||||||||||
|
|
Оформить записи в журнале по РЗА о завершении работ по проверке ёмкостным током и рабочим напряжением 1 комплекта ДЗШ 2 СШ 500. |
|
|
||||||||||||
|
|
Ввести в работу 1 комплект ДЗШ 2 СШ 500. |
|
|
||||||||||||
|
|
Вывести из работы 2 комплект ДЗШ 2 СШ 500. |
|
|
||||||||||||
|
|
Проверить емкостным током 2 комплект ДЗШ 2 СШ 500. |
|
|
||||||||||||
|
|
Оформить записи в журнале по РЗА о завершении работ по проверке ёмкостным током и рабочим напряжением 2 комплекта ДЗШ 2 СШ 500. |
|
|
||||||||||||
|
|
Ввести в работу 2 комплект ДЗШ 2 СШ 500. |
|
|
||||||||||||
Нововоронежская АЭС |
|
ПС 500 Донская |
|||||||||||||
|
|
Включить выключатель В2.0. |
|
|
||||||||||||
|
|
Включить выключатель В2.1. |
|
|
||||||||||||
|
|
Включить выключатель В5.0. |
|
|
||||||||||||
|
|
Включить выключатель В5.1. |
|
|
||||||||||||
|
|
Отключить выключатель В5.2. |
|
|
||||||||||||
|
|
Отключить выключатель В2.2. |
|
|
||||||||||||
Нововоронежская АЭС |
|
ПС 500 Донская, ОРУ-500 кВ Нововоронежской АЭС
|
|||||||||||||
|
|
Проверить комплекты защит ВЛ Донская - Старый Оскол №1 и ВЛ 500 кВ Нововоронежская АЭС-Донская №2 ёмкостным током и напряжением по методике Siemens при работе ВЛ через 1 СШ 500 кВ: |
|
|
||||||||||||
|
|
Вывести из работы 1 комплект РЗ ВЛ 500 кВ Донская-Старый Оскол №1 (7SA522) с передачей отключающих и разрешающих сигналов; |
|
|
||||||||||||
|
|
Проверить 1 комплект РЗ ВЛ 500 кВ Донская-Старый Оскол №1 (7SA522) ёмкостным током и рабочим напряжением. |
|
|
||||||||||||
|
|
Ввести в работу 1 комплект РЗ ВЛ 500 кВ Донская-Старый Оскол №1 (7SA522) с передачей отключающих и разрешающих сигналов; |
|
|
||||||||||||
|
|
Вывести из работы 2 комплект РЗ ВЛ 500 кВ Донская-Старый Оскол №1 (7SA522) с передачей отключающих и разрешающих сигналов; |
|
|
||||||||||||
|
|
Проверить 2 комплект РЗ ВЛ 500 кВ Донская-Старый Оскол №1 (7SA522) ёмкостным током и рабочим напряжением; |
|
|
||||||||||||
|
|
Ввести в работу 2 комплект РЗ ВЛ 500 кВ Донская-Старый Оскол №1 (7SA522) с передачей отключающих и разрешающих сигналов; |
|
|
||||||||||||
|
|
Вывести из работы ДЗО ВЛ 500 кВ Донская-Старый Оскол №1 (7UT633). |
|
|
||||||||||||
|
|
Проверить ДЗО ВЛ 500 кВ Донская-Старый Оскол №1 (7UT633) ёмкостным током и рабочим напряжением; |
|
|
||||||||||||
|
|
Ввести в работу ДЗО ВЛ 500 кВ Донская-Старый Оскол №1 (7UT633); |
|
|
||||||||||||
|
|
Вывести из работы МКПА 1 комплект ВЛ 500 кВ Донская-Старый Оскол №1 (ФОЛ, АЛАР, АОПН, УРОВ АОПН); |
|
|
||||||||||||
|
|
Проверить МКПА 1 комплект ВЛ 500 кВ Донская-Старый Оскол №1 (ФОЛ, АЛАР, АОПН, УРОВ АОПН) ёмкостным током и рабочим напряжением. |
|
|
||||||||||||
|
|
Ввести в работу МКПА 1 комплект ВЛ 500 кВ Донская-Старый Оскол №1 (ФОЛ, АЛАР, АОПН, УРОВ АОПН); |
|
|
||||||||||||
|
|
Вывести из работы МКПА 2 комплект ВЛ 500 кВ Донская-Старый Оскол №1 (ФОЛ, АЛАР, АОПН, УРОВ АОПН); |
|
|
||||||||||||
|
|
Проверить МКПА 2 комплект ВЛ 500 кВ Донская-Старый Оскол №1 (ФОЛ, АЛАР, АОПН, УРОВ АОПН) ёмкостным током и рабочим напряжением. |
|
|
||||||||||||
|
|
Ввести в работу МКПА 2 комплект ВЛ 500 кВ Донская-Старый Оскол №1 (ФОЛ, АЛАР, АОПН, УРОВ АОПН); |
|
|
||||||||||||
|
|
Вывести из работы устройство «Сириус-2-ОМП» определения места повреждения ВЛ 500 кВ Донская-Старый Оскол №1. |
|
|
||||||||||||
|
|
Проверить устройство «Сириус-2-ОМП» ВЛ 500 кВ Донская - Старый Оскол №1 ёмкостным током и рабочим напряжением. |
|
|
||||||||||||
|
|
Ввести в работу устройство «Сириус-2-ОМП» ВЛ 500 кВ Донская-Старый Оскол №1. |
|
|
||||||||||||
|
|
Оформить записи в журнале по РЗА о завершении работ по проверке ёмкостным током и рабочим напряжением устройств РЗА ВЛ 500 кВ Донская- Старый Оскол №1 и их готовности к дальнейшей эксплуатации.
|
|
|
||||||||||||
|
|
Проверить устройства РЗА ДЗШ 1СШ 500 кВ, ДЗО АТ-1 ёмкостным током и рабочим напряжением в соответствии с методиками фирмы «Siemens» при работе ВЛ через 1 СШ 500 кВ: |
|
|
||||||||||||
|
|
Вывести из работы 1 комплект ДЗШ 1 СШ 500. |
|
|
||||||||||||
|
|
Проверить емкостным током 1 комплект ДЗШ 1 СШ 500. |
|
|
||||||||||||
|
|
Оформить записи в журнале по РЗА о завершении работ по проверке ёмкостным током и рабочим напряжением 1 комплекта ДЗШ 1 СШ 500. |
|
|
||||||||||||
|
|
Ввести в работу 1 комплект ДЗШ 1 СШ 500. |
|
|
||||||||||||
|
|
Вывести из работы 2 комплект ДЗШ 1 СШ 500. |
|
|
||||||||||||
|
|
Проверить емкостным током 2 комплект ДЗШ 1 СШ 500. |
|
|
||||||||||||
|
|
Оформить записи в журнале по РЗА о завершении работ по проверке ёмкостным током и рабочим напряжением 2 комплекта ДЗШ 1 СШ 500. |
|
|
||||||||||||
|
|
Ввести в работу 2 комплект ДЗШ 1 СШ 500. |
|
|
||||||||||||
|
|
Вывести из работы 1 комплект ДЗОШ 500 кВ АТ1. |
|
|
||||||||||||
|
|
Проверить емкостным током 1 комплект ДЗОШ 500 кВ АТ1. |
|
|
||||||||||||
|
|
Оформить записи в журнале по РЗА о завершении работ по проверке ёмкостным током и рабочим напряжением 1 комплекта ДЗОШ 500 кВ АТ1. |
|
|
||||||||||||
|
|
Ввести в работу 1 комплект ДЗОШ 500 кВ АТ1. |
|
|
||||||||||||
|
|
Вывести из работы 2 комплект ДЗОШ 500 кВ АТ1. |
|
|
||||||||||||
|
|
Проверить емкостным током 2 комплект ДЗОШ 500 кВ АТ1. |
|
|
||||||||||||
|
|
Оформить записи в журнале по РЗА о завершении работ по проверке ёмкостным током и рабочим напряжением 2 комплекта ДЗОШ 500 кВ АТ1.
|
|
|
||||||||||||
|
|
Ввести в работу 2 комплект ДЗОШ 500 кВ АТ1. |
|
|
||||||||||||
|
|
Проверить устройства РЗА ВЛ 500 кВ Нововоронежская АЭС-Донская №2 ёмкостным током и рабочим напряжением в соответствии с методиками фирмы «Siemens» при работе ВЛ через 1 СШ 500 кВ: |
|
|
||||||||||||
Операции по пунктам 9.15.39., 9.15.40. выполнять одновременно |
|||||||||||||||
|
|
ПС 500 Донская Вывести из работы ДЗЛ 2 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 523). |
|
|
||||||||||||
|
|
ОРУ-500 кВ Нововоронежской АЭС Вывести из работы ДЗЛ 2 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 523).
|
|
|
||||||||||||
|
|
Проверить ДЗЛ 2 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 523) ёмкостным током и рабочим напряжением с двух сторон ВЛ; |
|
|
||||||||||||
|
|
Ввести в работу ДЗЛ 2 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 523) с двух сторон ВЛ. Токовые цепи подключены |
|
|
||||||||||||
Операции по пунктам 9.15.43., 9.15.44. выполнять одновременно |
|||||||||||||||
|
|
ОРУ-500 кВ Нововоронежской АЭС Вывести из работы ДЗЛ+КСЗ 1 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 522). |
|
|
||||||||||||
|
|
ПС 500 Донская Вывести из работы ДЗЛ+КСЗ 1 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 522). |
|
|
||||||||||||
|
|
Проверить ДЗЛ+КСЗ 1 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 522) ёмкостным током и рабочим напряжением с двух сторон ВЛ; |
|
|
||||||||||||
|
|
Вести в работу ДЗЛ+КСЗ 1 комплект ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SD 522) с двух сторон ВЛ. Токовые цепи подключены |
|
|
||||||||||||
|
|
Вывести из работы резервные защиты ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SA 522) с передачей отключающих и разрешающих сигналов. |
|
|
||||||||||||
|
|
Проверить резервные защиты ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SA 522) с передачей отключающих и разрешающих сигналов ёмкостным током и рабочим напряжением. |
|
|
||||||||||||
|
|
Ввести в работу Резервные защиты ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SA 522) с передачей отключающих и разрешающих сигналов.
|
|
|
||||||||||||
|
|
Вывести из работы ДЗО ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7UT633). |
|
|
||||||||||||
|
|
Проверить ДЗО ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7UT633) ёмкостным током и рабочим напряжением. |
|
|
||||||||||||
|
|
Ввести в работу ДЗО ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7UT633). |
|
|
||||||||||||
|
|
Оформить записи в журнале по РЗА о завершении работ по проверке ёмкостным током и рабочим напряжением устройств РЗА ВЛ 500 кВ Нововоронежская АЭС-Донская № 2 и их готовности к дальнейшей эксплуатации.
|
|
|
||||||||||||
Нововоронежская АЭС |
|
ПС 500 кВ Донская ОРУ-500 кВ Нововоронежской АЭС |
|||||||||||||
|
|
ПС 500 кВ Донская Вывести из работы ДЗЛ ВЛ Донская-Старый Оскол №1. |
|
|
||||||||||||
|
|
ОРУ-500 кВ Нововоронежской АЭС Резервные защиты ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7SA 522) с передачей отключающих и разрешающих сигналов - вывести оперативное ускорение. |
|
|
||||||||||||
Нововоронежская АЭС |
|
ПС 500 Донская |
|||||||||||||
|
|
Включить выключатель В5.2. |
|
|
||||||||||||
|
|
Включить выключатель В2.2. |
|
|
||||||||||||
|
|
Отключить выключатель В2.0. |
|
|
||||||||||||
|
|
Отключить выключатель В2.1 |
|
|
||||||||||||
|
|
Отключить выключатель В5.0. |
|
|
||||||||||||
|
|
Отключить выключатель В5.1. |
|
|
||||||||||||
|
|
Отключить разъединитель ЛР2-В2.0 |
|
|
||||||||||||
|
|
Отключить разъединитель ЛР1-В2.0. |
|
|
||||||||||||
|
|
Отключить разъединитель ЛР-В2.1. |
|
|
||||||||||||
|
|
Отключить разъединитель ШР-В2.1. |
|
|
||||||||||||
|
|
Отключить разъединитель ШР-В5.1. |
|
|
||||||||||||
|
|
Отключить разъединитель ЛР-В5.1. |
|
|
||||||||||||
|
|
Отключить разъединитель ЛР1-В5.0. |
|
|
||||||||||||
|
|
Отключить разъединитель ЛР2-В5.0. |
|
|
||||||||||||
|
|
Проверить соответствие положения коммутационных аппаратов по месту их установки положению в АРМ (терминале). |
|
|
||||||||||||
Нововоронежская АЭС |
|
ОРУ-500 кВ Нововоронежской АЭС |
|||||||||||||
|
|
ДЗО ВЛ 500 кВ Нововоронежская АЭС-Донская №2 (7UT633) ввести группу уставок «А». |
|
|
||||||||||||
ПС 500 кВ Старый Оскол |
|
ПС 500 кВ Старый Оскол: |
|||||||||||||
|
|
Вывести из работы ДЗЛ ВЛ Донская-Старый Оскол №1. |
|
|
|||||||||||
|
|
Включить оперативный ток выключателя ВВ-1. |
|
|
||||||||||||
|
|
Расфиксировать специальным ключом ремонтное положение ВВ-1 в схеме ПА и РЗА (ФОЛ). |
|
|
||||||||||||
|
|
Включить оперативный ток выключателя ВВ-2. |
|
|
||||||||||||
|
|
Включить с контролем синхронизма выключатель ВВ-1, чем замыкается под нагрузку ВЛ 500 кВ Донская - Старый Оскол №1. |
|
|
||||||||||||
|
|
Включить выключатель ВВ-2. |
|
|
||||||||||||
|
|
Вывести из работы КСЗ 1комплект ВЛ 500 кВ Донская - Старый Оскол №1. |
|
|
||||||||||||
Операции по пунктам 8.20., 8.21. выполнять одновременно |
|||||||||||||||
ПС 500 кВ Старый Оскол |
|
ПС 500 кВ Старый Оскол: |
|||||||||||||
|
|
Проверить защиты ВЛ Донская-Старый Оскол №1 рабочим током и напряжением (ДЗЛ 7SD523).
|
|
|
||||||||||||
|
|
При отсутствии замечаний при проверке сделать запись в журнале РЗА о возможности ввода в работу действия защит (ДЗЛ 7SD523) и пуска УРОВ на отключение ВЛ 500кВ Донская-Старый Оскол №1;
|
|
|
||||||||||||
Нововоронежская АЭС |
|
ПС 500 Донская |
|||||||||||||
|
|
Проверить защиты ВЛ Донская-Старый Оскол №1 рабочим током и напряжением (ДЗЛ 7SD523). |
|
|
||||||||||||
|
|
При отсутствии замечаний при проверке сделать запись в журнале РЗА о возможности ввода в работу действия защит (ДЗЛ 7SD523) и пуска УРОВ на отключение ВЛ 500кВ Донская-Старый Оскол №1; |
|
|
||||||||||||
Операции по пунктам 8.22., 8.23. выполнять одновременно
|
|||||||||||||||
ПС 500 кВ Старый Оскол |
|
ПС 500 кВ Старый Оскол: |
|
|
|||||||||||
|
|
Ввести в работу ДЗЛ. |
|
|
||||||||||||
|
|
Ввести в работу КСЗ 1к, ВЛ 500 кВ Донская - Старый Оскол №1 |
|
|
||||||||||||
Нововоронежская АЭС |
|
ПС 500 Донская |
|||||||||||||
|
|
Ввести в работу ДЗЛ. |
|
|
||||||||||||
Операции по пунктам 8.24., 8.25. выполнять одновременно |
|||||||||||||||
Нововоронежская АЭС |
|
ПС 500 кВ Донская |
|||||||||||||
|
|
Выполнить проверку ВЧ каналов: - АКА Кедр 104 кГц ВЛ 500 кВ ВЛ Донская-Старый Оскол №1; - АКА Кедр 152 кГц ВЛ 500 кВ ВЛ Донская-Старый Оскол №1; -АКСТ-1 «Линия-Ц» (+ ПКУ СР24) 240/268кГц ВЛ 500 кВ ВЛ Донская-Старый Оскол №1 |
|
|
||||||||||||
|
|
Выполнить проверку исправности канала ПРД/ПРМ ПКУ СР24 ВЛ 500 кВ Донская–Старый Оскол №1 (ВОЛС). |
|
|
||||||||||||
|
|
Сделать запись в журнале РЗА о возможности ввода в работу: - ПРМ АКА Кедр 104 кГц ВЛ 500 кВ ВЛ Дон-ская-Старый Оскол №1; - ПРД АКА Кедр 152 кГц ВЛ 500 кВ ВЛ Дон-ская-Старый Оскол №1; - ПРМ/ПРД АКСТ-1 «Линия-Ц» (+ ПКУ СР24) 240/268кГц ВЛ 500 кВ ВЛ Донская-Старый Оскол №1 ПРД/ПРМ ПКУ СР24 ВЛ 500 кВ Дон-ская–Старый Оскол №1 (ВОЛС).
|
|
|
||||||||||||
ПС 500 кВ Старый Оскол |
|
ПС 500 кВ Старый Оскол |
|||||||||||||
|
|
Выполнить проверку ВЧ каналов: - АКА Кедр 104 кГц ВЛ 500 кВ ВЛ Донская-Старый Оскол №1; - АКА Кедр 152 кГц ВЛ 500 кВ ВЛ Донская-Старый Оскол №1; -АКСТ-1 «Линия-Ц» (+ ПКУ СР24) 240/268кГц ВЛ 500 кВ ВЛ Донская-Старый Оскол №1. |
|
|
||||||||||||
|
|
Выполнить проверку исправности канала ПРД/ПРМ ПКУ СР24 ВЛ 500 кВ Донская–Старый Оскол №1 (ВОЛС). |
|
|
||||||||||||
|
|
Сделать запись в журнале РЗА о воз-можности ввода в работу: - ПРД АКА Кедр 104 кГц ВЛ 500 кВ ВЛ Донская-Старый Оскол №1; - ПРМ АКА Кедр 152 кГц ВЛ 500 кВ ВЛ Дон-ская-Старый Оскол №1; - ПРД/ПРМ АКСТ-1 «Линия-Ц» (+ ПКУ СР24) 240/268кГц ВЛ 500 кВ ВЛ Дон-ская-Старый Оскол №1 ПРД/ПРМ ПКУ СР24 ВЛ 500 кВ Дон-ская–Старый Оскол №1 (ВОЛС).
|
|
|
||||||||||||
Операции по пунктам 9.26., 9.27, 9.28 выполняются одновременно
|
|||||||||||||||
Нововоронежская АЭС |
|
ПС 500 кВ Донская |
|||||||||||||
|
|
Ввести, с предварительной проверкой исправности, приёмник АКА Кедр 104кГц ВЛ 500 кВ ВЛ Донская-Старый Оскол №1 по всем выходным цепям; |
|
|
||||||||||||
|
|
Ввести, с предварительной проверкой исправности, приёмник ПРМ/ПРД АКСТ-1 «Линия-Ц» (+ ПКУ СР24) 240/268кГц ВЛ 500 кВ ВЛ Донская-Старый Оскол №1 по всем выходным цепям; |
|
|
||||||||||||
|
|
Ввести, с предварительной проверкой исправности, приёмник ПРД/ПРМ ПКУ СР24 ВЛ 500 кВ Донская–Старый Оскол №1 (ВОЛС) по всем выходным цепям. |
|
|
||||||||||||
ПС 500 кВ Старый Оскол |
|
ПС 500 кВ Старый Оскол |
|||||||||||||
|
|
Ввести в работу ПРМ АКА Кедр 152 кГц ВЛ 500 кВ ВЛ Донская-Старый Оскол №1 по всем выходным цепям; |
|
|
||||||||||||
|
|
Ввести в работу ПРД/ПРМ АКСТ-1 «Линия-Ц» (+ ПКУ СР24) 240/268кГц ВЛ 500 кВ ВЛ Донская-Старый Оскол №1 по всем выходным цепям; |
|
|
||||||||||||
|
|
Ввести, с предварительной проверкой исправности, приёмник ПРД/ПРМ ПКУ СР24 ВЛ 500 кВ Донская–Старый Оскол №1 (ВОЛС) по всем выходным цепям. |
|
|
||||||||||||
|
|
Ввести: 7, 11 и 12 команды на ПРД АКА Кедр 88 кГц - ВЛ 500 кВ Старый Оскол-Металлургическая 7, 11 и 12 команды на ПРД АНКА тональный - ВЛ 500 кВ Старый Оскол-Металлургическая.
|
|
|
||||||||||||
ПС 750 кВ Металлургическая |
|
ПС 750 кВ Металлургическая |
|||||||||||||
|
|
Ввести: 11 и 12 команды на ПРМ АКА Кедр 88 кГц - ВЛ 500 кВ Старый Оскол-Металлургическая. |
|
|
||||||||||||
|
|
Ввести: 11 и 12 команды на ПРМ АНКА тональный - ВЛ 500 кВ Старый Оскол-Металлургическая. |
|
|
||||||||||||
ПС 500 кВ Старый Оскол |
|
ПС 500 кВ Старый Оскол |
|||||||||||||
|
|
Ввести ТАПВ выключателя ВВ-1. |
|
|
||||||||||||
|
|
Ввести ТАПВ выключателя ВВ-2. |
|
|
||||||||||||
|
|
Ввести ОАПВ ВЛ-500 Донская-Старый Оскол №1. |
|
|
||||||||||||
|
|
Вывести оперативное ускорение резервных защит КСЗ 1 и 2 комплекты ВЛ 500 кВ Донская–Старый Оскол №1. |
|
|
||||||||||||
|
|
Перевести переключателем цепи напряжения резервных защит АТ-1 (ТЗНП от К.З. в сети 500 кВ, фильтровой защиты тока обратной последовательности) на ТН-500 кВ №1; Перевести переключателем цепи напряжения резервных защит АТ-3 (ТЗНП от К.З. в сети 500 кВ, фильтровой защиты тока обратной последовательности) на ТН-500 кВ №1; |
|
|
||||||||||||
Нововоронежская АЭС |
|
ПС 500 кВ Донская |
|||||||||||||
|
|
Ввести ТАПВ выключателя В2.2 ВЛ 500 кВ Старый Оскол №1; |
|
|
||||||||||||
|
|
Ввести ОАПВ ВЛ-500 кВ Донская-Старый Оскол №1. |
|
|
||||||||||||
|
|
Вывести оперативное ускорение резервных защит КСЗ 1 и 2 комплекты ВЛ 500 кВ Донская–Старый Оскол №1. |
|
|
||||||||||||
|
|
Проверить соответствие положения коммутационных аппаратов по месту их установки положению в АРМ (терминале). |
|
|
||||||||||||
|
|
КОНТРОЛЬ СООТВЕТСТВИЯ ФАКТИЧЕСКОГО РЕЖИМА В СОЗДАННОЙ СХЕМЕ ИНСТРУКТИВНЫМ УКАЗАНИЯМ |
|
||||||||||||
|
10.1. |
Допустимые перетоки в контролируемых сечениях и ЛЭП, а также токи по ЛЭП и электросетевому оборудованию должны соответствовать указаниям действующих распоряжений и «Положения по управлению режимами работы энергосистемы в операционной зоне Филиала ОАО «СО ЕЭС» ОДУ Центра».
|
|
||||||||||||
|
|
ОРГАНИЗАЦИОННЫЕ МЕРОПРИЯТИЯ
|
|
||||||||||||
ОДУ Центра |
|
Сообщает диспетчеру Нововоронежской АЭС______________: ВЛ 500 кB Донская-Старый Оскол №1 и ВЛ 500 кВ Нововоронежская АЭС-Донская №2 введены в работу в ______________.
|
|
||||||||||||
|
|
Сообщает дежурному ПС 500 кВ Старый Оскол ________________: ВЛ 500 кB Донская-Старый Оскол №1включена в работу в ______________.
|
|
|||||||||||||
|
|
Сообщает диспетчеру ЦДУ ________________: ВЛ 500 кB Донская-Старый Оскол №1 и ВЛ 500 кВ Нововоронежская АЭС-Донская №2 введены в работу в ______________.
|
|
|||||||||||||
|
|
Сообщает диспетчеру Белгородского РДУ ________________: ВЛ 500 кB Донская-Старый Оскол №1 и ВЛ 500 кВ Нововоронежская АЭС-Донская №2 введены в работу в ______________.
|
|
|||||||||||||
|
|
Сообщает диспетчеру Воронежского РДУ ________________: ВЛ 500 кB Донская-Старый Оскол №1 и ВЛ 500 кВ Нововоронежская АЭС-Донская №2 введены в работу в ______________.
|
|
|||||||||||||
|
|
Сообщает оперативному персоналу ГЦУС МЭС Центра ________________: ВЛ 500 кB Донская-Старый Оскол №1 включена в работу в ______________. |
|
|||||||||||||
Персонал, участвующий в опробовании рабочим напряжением с последующим вводом в работу ВЛ 500 кВ Донская – Старый Оскол № 1 и ВЛ 500 кВ Нововоронежская АЭС – Донская №2 после окончания работ по переустройству ВЛ 500 кВ Нововоронежская АЭС-Старый Оскол.
№ п/п |
Организация (объект переключений) |
Фамилия, инициалы |
Должность |
|
|
ЦДУ |
|
|
|
|
ОДУ Центра |
|
|
|
|
Белгородское РДУ |
|
|
|
|
Воронежское РДУ |
|
|
|
|
Нововоронежская АЭС |
|
|
|
|
ПС 500 кВ Старый Оскол |
|
|
|
|
ГЦУС МЭС Центра |
|
|
|
|
ПС 750 кВ Металлургическая |
|
|
Дежурный диспетчер ОДУ Центра: ___________________
Зам. начальника ОДС ОДУ Центра |
В.В. Терзе |
Начальник СРЗА ОДУ Центра |
А.З. Федотов |
Начальник CЭP ОДУ Центра |
Ю.В. Осин |
ЗГИ по ЭТО Нововоронежской АЭС |
|
С.О. Смирнов |
|
Начальник ЭЦ Нововоронежской АЭС |
|
В.Н. Литвинов |
|
Начальник ЭЦ НВАТЭ |
|
В.И. Зятнев |
|
Начальник СОТУ ЦУС ЧПМЭС |
|
С.В. Величков |
|
Начальник СРЗА ЧПМЭС |
|
С.В. Евдаков |
|
Согласовано: |
|
|
|
Начальник СОТУ ГЦУС МЭС Центра |
|
В.В. Максимов |
|
Начальник СРЗА МЭС Центра |
|
В.С. Бирюков |
|
|
|
|
|
|
|
|
|
|
|
|
|
