1.3 Структурная схема межстанционной связи на стс

Все необходимые данные, отражающие особенности межстанционной связи приведены в таблице 1.2. Емкость, тип АТС и ее расстояние до ЦС, типы систем передачи заданы в исходных данных. Структурная схема межстанционной связи изображена на рис.2.

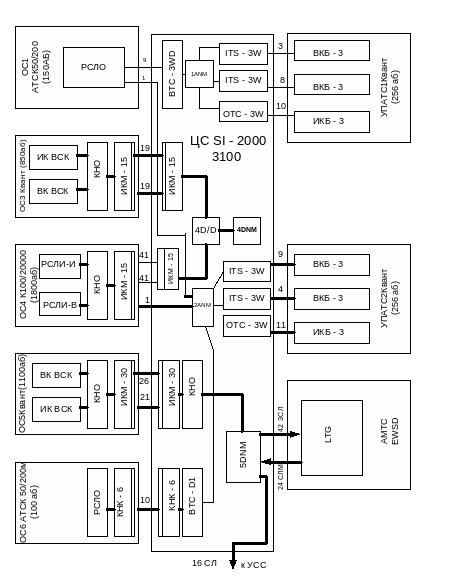

Рис. 2 – Структурная схема межстанционной связи на СТС

2. Разработка структурной схемы проектируемой цс

2.1 Определение количества модулей asm, rasm, dlx на цс

Число модулей ASM определяется монтированной емкостью станции. Для расчета необходимо знать число источников нагрузки, включаемых в каждый тип модуля. ASM - аналоговый абонентский модуль устанавливаемый на опорной АТС. В ASM возможно включение 143 или 239 аналоговых абонентских линий.

Найдем общее число линий, включенных в абонентские модули:

N = N_a + N_y[ + N_r + N_n + N_vn + N_hgg

где:

N_a - число абонентов административного сектора;

N_нх - число абонентов народно - хозяйственного сектора;

N_к - число абонентов квартирного сектора;

N_т - число таксофонов местной связи;

N_мт - число таксофонов междугородней связи;

N_рпп - число линий от кабин районных переговорных пунктов

Таблица 1.2

Характеристика направлений внешней связи на ЦС

Напра- вление связи	Ём-кость АТС	Тип АТС	Расстоя ние до ЦС, км	Тип СЛ	Провод- ность СЛ	Способ переда-чи СУB	Тип систем переда-чи	Тип и число КСЛ на ЦС
								Входящие		Исходящие			Двухсторонние
								Тип	Число	Тип	Число	Тип		Число
ОС1	150	К50/200	До 3 км	Û	3	ДК	—	—	—	—	—	BTC-3WO		10
ОС3	850	Квант	15	Ýß	4	МЧК	ИКМ - 15	—	19	—	19	—		—
ОС4	1800	K100/2000	22	Ýß	4	ДК	ИКМ – 15	—	41	—	42	—		—
ОС5	1100	Квант	30	Ýß	4	МЧК	ИКМ – 30	—	21	—	26	—		—
ОС6	100	К50/200M	14	Û	4	ДК	KHK –6	—	—	—	—	BTC-D1		10
УПАТС1	256	Квант	—	Ýß	3	МЧК	ИКМ - 30	OTC-3W	10	ITC-3W	11	—		—
УПАТС2	256	Квант	—	Ýß	3	МЧК	ИКМ - 30	OTC-3W	11	ITC-3W	13	—		—
АМТС	—	EWSD	—	Ýß	4	МЧК	-	—	24	—	42	—		—
УСС	—	—	—	Ý	4	МЧК	-	—	16	—	—	—		—

Так как емкость ЦС СТС более 2000 абонентов, то процентное распределение структурного состава абонентов будет следующим:

Административный сектор-12%

Народнохозяйственный сектор-36%

Квартирный сектор-52%

Рассчитаем Nа , Nнх , Nк :

Рассчитаем общее число абонентов, подключенных к станции через ASMы:

N =372 +1116+1612+29+13+6=3148

Число модулейASM:

Аналогично определим количество RASM и DLX:

Имеется 3 направления:

1- на расстоянии 0,8 км –группа из 180 абонентов

2- на расстоянии 3,8 км –группа из 400 абонентов

3- на расстоянии 6,2 км –группа из 660 абонентов

Общее число удаленных абонентов равно

N=660+400+180=1240

N = N_a + N_нх + N_к = 149+446+645=1240

Распределение для 1-го направления :

Распределение для 2-го направления :

Распределение для 3-го направления :

Определим число и тип RASM для 1-го направления:

либо

Использовать один модуль RASM239 либо два модуля RASM143 не выгодно. Лучше взять один RASM143, тогда оставшихся 180 – 143 =37 абонентов можно подключить через четыре RBM-8 и три RBM-2. N=143+4*8+3*2=181;

Определим число и тип RASM для 2-го направления:

либо

В случае использования трех RASM143 – один RASM используется нерационально.

Случай использования двух RASM239 также нерационально. Значит, я возьму: один RASM239, один RASM143, а оставшихся 400-239-143=18 абонентов будут подключены через два RBM-8 и один RBM-2 .

N=239+143+8*2+2=400;

Определим число и тип RASM для 3-го направления:

либо

Использовать только один тип RASMов в данном случае – крайне нерационально. Поэтому лучше число RASMов скомбинировать. Для данного направления я возьму два RASM239 и один RASM143. Тогда оставшихся абонентов можно подключить через пять RBM-8.

N=660–2*239- 143 =39

N=2*239+143+5*8=661

Рассчитаем число модулей DLX:

Для 1-го направления:

Неподключенными остались 37 абонентов. Их можно подключить через четыре RBM-8, и три RBM-2

Для 2-го направления:

Так как неподключенными остались 18 абонентов, то будем использовать два RBM-8 и один RBM-2 .

Для 3-го направления:

Так как неподключенными остались 39 абонентов, то соответственно будем использовать пять RBM-8.

Всего получилось 15 RBM-ов (7 RBMов -на первом направлении , 3 RBMа- на втором и 5 RBMов -на третьем направлении).

Через RBMы будут подключены 37+18+39 = 94 абонентов. В один DLX включается до 30 RBMов ,а необходимо подключить 15 RBMов . Получается, что модуль DLX будет один.

Сведем распределение структурного состава абонентов в таблицу 2.1.

Таблица 2.1

Структурный состав абонентов ЦС, ОС, УПАТС

Наименование	Значение параметров АТС			Распределение структурного состава абонентов
АТС	Емкость	n X	n НП	%			Численное
	АТС			Nа	Nнх	Nк	Nа	Nнх	Nк	Nт	Nмт	Nрпп
ЦС	4388	-	-	12	36	52	521	1562	2257	29	13	6
ОС1	150	1	2	13,5	40	46,5	20	60	70	-	-	-
ОС3	850	2	2	14	42	44	119	357	374	-	-	-
ОС4	1800	3	3	17	42,5	40,5	306	765	729	-	-	-
ОС5	1100	1	3	13	41,5	45,5	143	457	500	-	-	-
ОС6	100	1	1	16,5	38,5	45	16	39	45	-	-	-
УПАТС1	256	-	-	5	95	-	13	243	-	-	-	-
УПАТС2	256	-	-	15	85	-	38	218	-	-	-	-

Абоненты УПАТС делятся на две категории: абоненты с повышенной нагрузкой (административный сектор) и абоненты народнохозяйственного сектора. Процент абонентов с повышенной нагрузкой при отсутствии статистических данных примем равным 5% для УПАТС промышленных предприятий и учреждений и 15% для УПАТС административно-хозяйственных, проектных, научных организаций и гостиниц.
