С автотрансформаторным включением
Назначение элементов и работа схемы аналогична предыдущей схеме, но в отличие от предыдущей за счет неполного включения контура в цепь следующего каскада, его шунтирующее влияние на контур ослабляется т.к. входное сопротивление шунтирует только часть контура, поэтому добротность контура выше, чем в случае полного включения контура, а значит избирательность выше. Но при этом меньше коэффициент усиления.
Достоинство данной схемы - при переходе на другой поддиапазон можно изменять коэффициент включения контура, добиваясь равенства начального коэффициента усиления по поддиапазону.
5.3. Выбор схемы преобразователя
По заданию мне необходимо применить схему балансного преобразователя. В такой схеме на вход следующего каскада будет действовать меньше гармонических и комбинационных составляющих токов диодов. Допустим, что напряжение сигнала отсутствует. Напряжение гетеродина приложено к диодам в фазе. При воздействии положительной полуволны этого напряжения на аноды диодов они синхронно открываются, через них и часть выходного контура протекают токи. По контуру токи протекают навстречу друг другу, а, значит, создают противофазные колебания, и при полной симметрии схемы результирующее напряжение равно нулю. Кроме того, токи гетеродина протекают в противофазе и по Lсв1, а, значит, и в этом элементе, при полной симметрии схемы, напряжения не создают. Uг не проходит и ко входу приёмника
Важно, чтобы и напряжение сигнала не проходило в дальнейшие цепи приёмника. Применим тот же метод. Допустим, отсутствует напряжение гетеродина. Напряжение сигнала действует на диоды в противофазе.
Диоды открываются поочерёдно. Половину периода входного сигнала открыт VD1, половину – VD2.
Если начать рассуждения с того, что открыт диод VD1, то за счёт тока этого диода создаётся положительная полуволна колебаний в выходном контуре. Отсчёт возьмём от верхнего вывода контура. Через половину периода входного сигнала откроется VD2 и его ток, протекая по контуру, создаст напряжение отрицательной полуволны. В итоге на выходе будет присутствовать напряжение сигнала и его шумы, которые попадают на вход УПЧ.
5.4Выбор нагрузки упч
. По заданию мне необходимо было применить в канале УПЧ двухконтурные полосовые фильтры.
Достоинствами:
- обладает хорошей избирательностью
- высокая добротность
- АЧХ близка к идеальной
Недостатки: сложность схемы
5.5 Выбор детектора
По заданию мне необходимо применить ЧД с настроенным контуром.
Контура ностроены. На диод действует напряжение с предыдущего каскада в фазе. На эти диоды действует напряжение с половины катушки в противофазе. Это напряжение создается за счет протекания тока в контуре и сдвинуты относительно тока на 90 градусов.
5.6. Выбор схемы ару

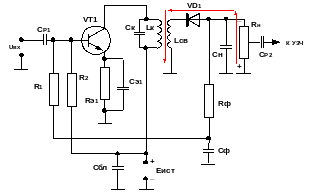

По заданию мне необходимо применить схему простого аттенюаторного АРУ.
Диод VD1 включен так, что на его нагрузке создаётся напряжение отрицательной полярности (постоянное напряжение пропорциональное уровню несущей при отсутствии модуляции, и переменное при наличии модуляции). Разделительный конденсатор Ср2 не пропускает постоянное напряжение к УЗЧ, а фильтр АРУ Rф,Сф, наоборот, не реагирует на НЧ сигнал на выходе детектора, выделяя постоянное напряжение пропорциональное уровню несущей. Это напряжение прикладывается к базе транзистора, подзапирая его. При увеличении уровня несущей, на детекторе выделится большее напряжение, транзистор подзапрётся и его коэффициент усиления уменьшится. В результате, напряжение на выходе усилителя, в какой- Как и в случае с ручной регулировкой усиления, изменение смещения в процессе АРУ приводит к изменениям активных и реактивных составляющих входного и выходного сопротивления транзистора, а значит, изменению настройки контуров. Поэтому, здесь так же применяют для регулировки коэффициента усиления аттенюаторную автоматическую регулировку, когда между каскадами ставят регулируемый делитель напряжения, который, в зависимости от уровня входного сигнала изменяет коэффициент передачи сигнала к следующему каскаду.
