Расчет электрических цепей со стабилитронами
П
ростейшая
схема применения стабилитрона приведена
на рис. 2.10, а. Нагрузка подключается
параллельно стабилитрону – таким
образом, напряжение на нагрузке UR
и на стабилитроне Uст
будут одинаковы. Для ограничения тока
стабилитрона в цепь включен резистор
Rогр.
Обычно сопротивление Rогр
рассчитывается для средней точки М,
которая находится на участке стабилизации
ВАХ стабилитрона (рис. 2.10, б).
Рассмотрим случай с источником ЭДС постоянного тока, когда Е = const, а сопротивление Rн изменяется в пределах от Rн.min до Rн.max. Для приведенной схемы запишем уравнение баланса цепи согласно второму закону Кирхгофа:
|
(2.11) |
из которого можно найти сопротивления Rогр, кОм
|
(2.12) |
где Iст.ср – средний ток стабилитрона, мА;
|
(2.13) |

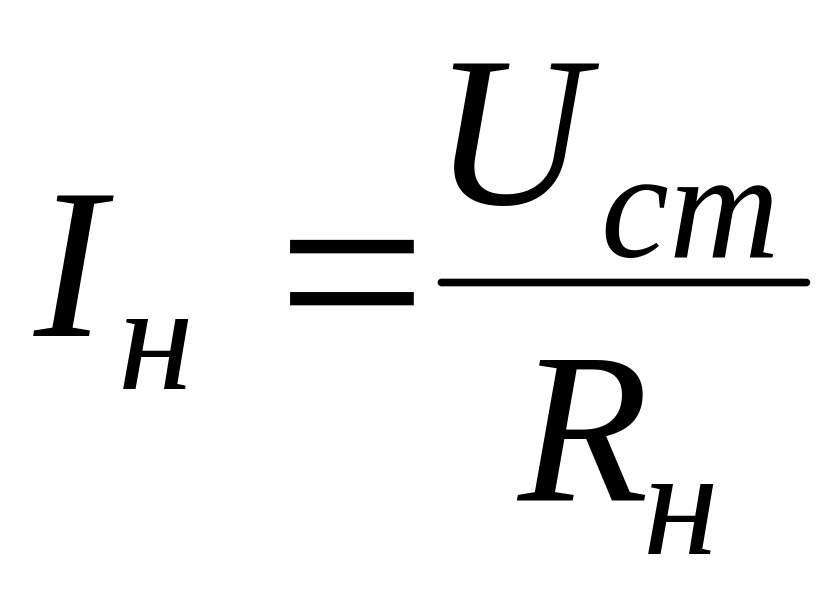

Iн – ток нагрузки (при Rн = const), мА;
|
(2.14) |

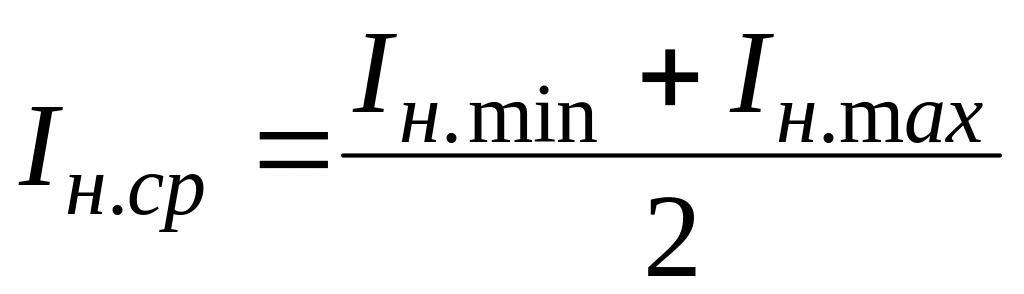

Iн.ср – средний ток нагрузки (при Rн = var), мА;
|
(2.15) |
причем
|
(2.16) |
Работу схемы в данном режиме можно объяснить так. Поскольку величина сопротивления Rогр неизменна и падение напряжения на нем, равное Uогр = (Е − Uст) также остается неизменным, то и величина тока, протекающего по нему, равная I = (Iст.ср + Iн.ср), должна оставаться неизменной. Однако это возможно только в том случае, если ток стабилитрона Iст.ср и ток нагрузки Iн.ср изменяются в одинаковой степени, но в противоположные стороны. Например, если Iн.ср увеличивается, то ток Iст.ср на столько же уменьшается, а их сумма остается неизменной.
Рассмотрим случай с источником ЭДС переменного тока (рис. 2.11, а).
В положительный полупериод на стабилитрон подается обратное напряжение. Пока напряжение источника не достигнет напряжения пробоя стабилитрона Uпроб (рис. 2.11, б) ток в цепи будет отсутствовать – значит, все напряжение будет падать на стабилитроне. Как только напряжение источника станет равным Uпроб, произойдет электрический пробой стабилитрона VD – напряжение на нем будет оставаться неизменным и равным напряжению стабилизации Uст. Все оставшееся напряжение источника ЭДС будет приложено к резистору R до тех пор, пока напряжение источника не уменьшится до величины Uпроб.
В отрицательный полупериод стабилитрон включен в прямом направлении, падение напряжения на нем составит порядка Uпр = 1 В. Оставшаяся часть напряжения источника ЭДС, равная UR = (Е – Uпр) упадет на резисторе R.
Графики временных диаграмм (рис. 2.11, в) иллюстрируют рассмотренный случай.
Проверка исправности полупроводниковых диодов
Исправность полупроводниковых диодов можно проверить с помощью мультиметра, работающего в режиме омметра (рис. 2.12). У исправного диода его сопротивление в прямом включении близко к нулю, а в обратном – высоко и составляет единицы-десятки кОм.
