2 Технологический раздел

2.1 Оборудование рабочего места

2.1.1 Общие требования

На рабочем столе должна находиться следующая контрольно-измерительная аппаратура: осциллограф-мультиметр «С1-81», мультиметр M890-G (DT-830В). Необходимый инструмент ремонтника: паяльник на 18 Вт, пинцет, насадки для выпайки микросхем, дозатор флюса, тара под спирто - бензиновую смесь. А также на рабочем столе должны быть вспомогательные материалы для пайки и комплект запасных радиоэлементов для замены.

В мастерской необходимо иметь приборы для проверки диодов, транзисторов, конденсаторов.

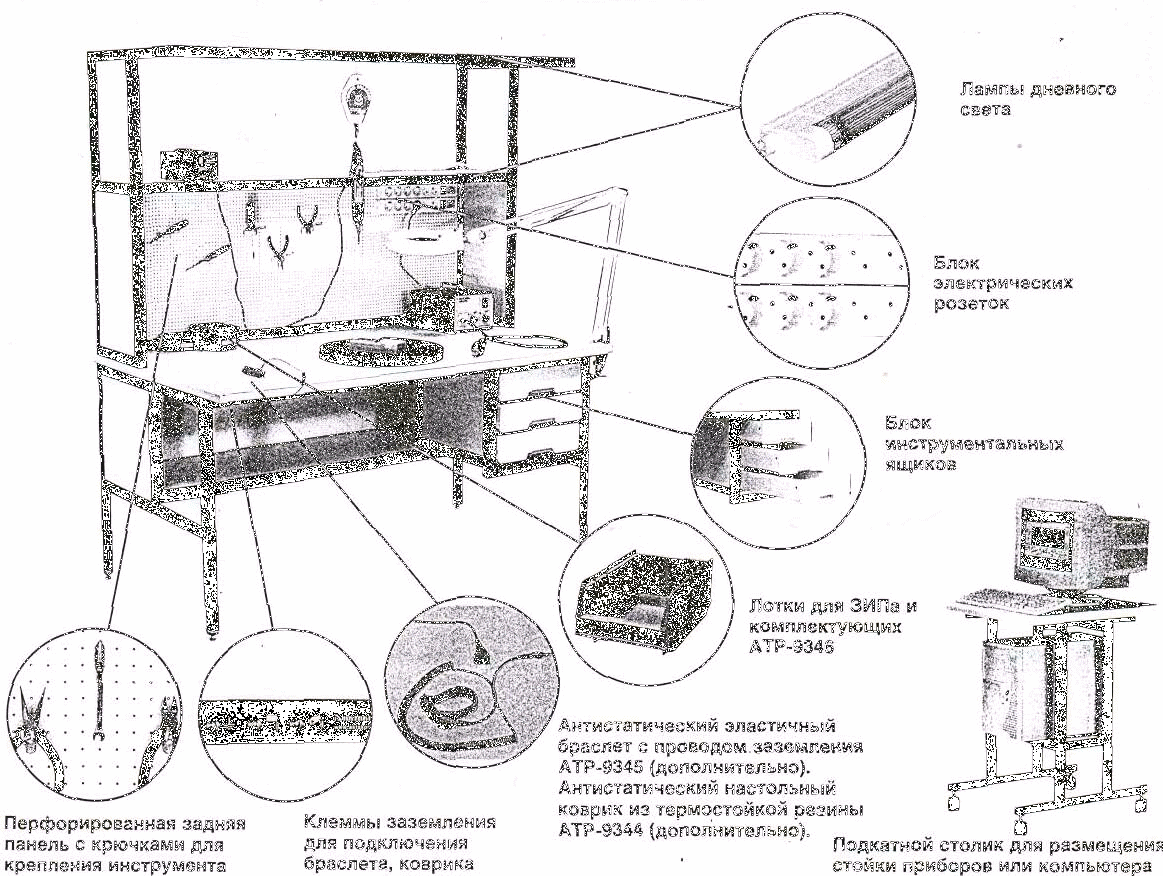

2.1.2 Рабочий стол

2.1.3 Контрольно-измерительная аппаратура

Для диагностики и ремонта телевизора можно использовать следующую аппаратуру.

1. Осциллограф Hantek DSO-3062AL.

2. Телетест пал-секам Ласпи тт - 03

3. Мультиметр Fluke 77-IV.

4. Комбинированный прибор Ц-4341.

5. Измеритель АЧХ Х1-50.

6. Киловольтметр С196.

7. Электронный вольтметр В7-40.

8. Автотрансформатор ЛАТР – 1М.

9. Микроамперметр ПКНТ – 08.

10. Технологический ПДУ HWR04.

11. Измеритель параметров высокочастотных транзисторов Л2 – 43.

12. Генератор сигналов высокочастотный Г4-116.

13. Генератор сигналов низкочастотный Г3 – 102.

14. Цветной телевизионный транзистест PAL – SECAM TR – 0827A.

2.1.4 Инструмент, приспособления

Для диагностики и ремонта телевизора можно использовать следующий инструмент .

1) Электрический паяльник (с заземлением) мощностью до 40 Вт;

2) Отвертка диэлектрическая (для настройки контуров) ГОСТ 21010-75;

3) Отвертка для потенциометров (ширина жала 3 мм, толщина 1 мм);

4) Пинцет монтажный МН500-60;

5) Острогубцы, плоскогубцы ГОСТ 7236-75;

6) Антистатический браслет;

7) Защитная маска или защитные очки ГОСТ 1361-69;

8) Халат;

9) Диэлектрические перчатки ГОСТ 20010-74;

10) Гибкая линейка с делениями через 1 мм (из пластмассы) длиной 350 мм для определения размеров квадратов сетчатого поля на экране телевизора; может быть заменена полоской миллиметровой бумаги с делениями;

11) Зеркало бытового назначения размером не менее 400 х 500 мм;

12) Ковер диэлектрический резиновый размером не менее 1800 х 500 мм.

2.1.5 Запасные части, материалы

Для диагностики и ремонта телевизора можно использовать следующие запасные части и материалы.

Для ремонта могут потребоваться радиоэлементы: диоды, транзисторы, конденсаторы, резисторы, варисторы, тиристоры, терморезисторы и т.п. Необходимо иметь резисторы разной мощности от 1Ом до 1мОм. Необходимо иметь также конденсаторы разных емкостей, электролитические и неэлектролитические. Транзисторы малой и средней мощности, прямой проводимости и обратной, кремневые и германиевые, также полевые. В соответствии с этим необходимо иметь диоды, стабилитроны различных мощностей.

1 – канифоль ГОСТ 19113-73;

2 – монтажные провода марки ПМВГ-0,2-0,5 и ПМВ-0,2;

3 – спирт гидроэтиловый ГОСТ 18300-72.

2.2.6 Техническая документация

1 – Принципиальная электрическая схема Р.Э.А.;

2 – Инструкция по ремонту;

3 – Инструкция эксплуатации К.И.А.

2.1.6 Техническая документация

Инструкция по ремонту телевизоров «Электрон 51ТЦ-502». Схема электрическая принципиальная телевизора. Руководство по эксплуатации соответствующих приборов. Руководство по эксплуатации телевизоров «Электрон 51ТЦ-502».
