5. Технико-экономическое обоснование дипломных проектов конст­рук­торского характера.

К дипломным проектам конструкторского направления относятся про­екты, имеющие своей целью разработку объектов производственно-техниче­ского назначения.

В технических разделах дипломного проекта по материалам пред­дипломной практики выполняется:

- технико-экономический анализ структурно-функциональной (принципиальной) схемы;

- обоснование выбора элементной базы, комплектующих изделий, материалов, полуфабрикатов, обеспечивающих заданное качество при наименьших затратах;

- оценка технологичности конструкций;

- разработка рекомендаций по эксплуатации объекта в целом, даже если разрабатывается не все изделие, а его части.

Разрабатываются производственные и эксплуатационные показа­тели, влияющие на его эф­фективность, примерный состав которых пока­зан на рис. 1.

Экономическая часть проекта должна содержать:

1. Введение

2. Определение потребности в данных устройствах и прогнозируется объем выпуска на перспективу.

3. Выбор, обоснование базового варианта для сравнения

4. Расчет себестоимости и цены проектируемого устройства

5. Расчет срока службы

6. Расчёт стоимости ремонта

7. Расчет общих эксплуатационных издержек потребителей

8. Расчет капитальных вложений, связанных с переходом на производ­ство и эксплуатацию новой техники

9. Расчёт экономического эффекта при проектировании

10. Выводы

Алгоритм технико-экономического обоснования показан на рис. 2

Выбор и обоснование базового варианта производится на основании патентного поиска литературы по заданному направлению в дипломном проекте. Сравниваемые варианты могут иметь в основе различные прин­ципы действия, схемные решения, элементную Базу, материалы, различ­ную конструкцию исполнения.

Общими для них должно быть функциональное назначение.

Приведение сравниваемых вариантов к сопоставимому виду требуется необходимо для определения сравнимого экономического эффекта. Срав­ниваемые варианты должны быть сопоставимы по следующим данным:

- объему работ;

- качественным параметрам;

- фактору времени и уровню риска;

- единству методов расчета и отдельных статей;

- уровню цен, тарифов, условиям оплаты труда и т.п.

- область применения.

Расчет капитальных вложений осуществляется на стадии производства и сфере эксплуатации. Производитель в состав капитальных затрат вклю­чает производственные затраты, которые относят за счет расходов буду­щего периода, а также капитальные вложения в производственные фонды. В капитальные затраты завода-потребителя включаются прямые затраты, связанные с приобретением объекта новой техники и сопутст­вующие, связанные с транспортировкой, монтажом, наладкой, строи­тель­ством или реконструкцией зданий и пр.

Эксплуатационные затраты потребителя новой техники рассчитывают методом прямого счета и включают:

• заработную плату обслуживающего персонал с отчислениями на со­циальные нужды;

• амортизационные отчисления;

• затраты на текущие ремонты и обслуживание оборудования;

• затраты на энергию, вспомогательные материалы и др.

По результатам расчетов составляются таблицы технико-эксплуата­ци­онных и экономических показателей сравниваемых вариантов и да­ются комментарии по динамике показателей.

Состав технических, эксплуатационных и экономических показателей зависти от специфики проектируемого объекта.

Экономическими показа­телями являются:

• стоимостная оценка результатов за расчетный период (основных и со­путствующих);

• стоимостная оценка единовременных и текущих затрат на произ­вод­ство и эксплуатацию объекта проектирования;

дисконтированные критерии финансовой эффективности.

При расчете сравнительного экономического эффекта дополнительно включают коэффициент приведения к сопоставимому виду.

Выводы по главе должны содержать обзор результатов анализа ос­нов­ных технико-экономических показателей сравниваемых вариантов, полу­ченных результатов и затрат при производстве и эксплуатации но­вой тех­ники, а также предложение возможных путей повышения эффек­тивности.

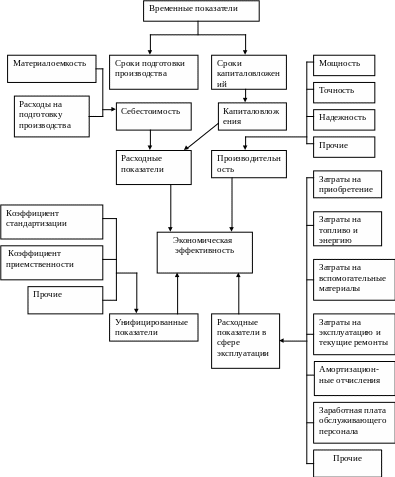

Рис.1. Основные производственные и эксплуатационные показатели [2]

Введение

Рис.2. Алгоритм технико-экономического обоснования дипломного про­екта конструкторского характера [2]

ПРИЛОЖЕНИЕ 2

Пример технико-экономическое обоснование дипломных про­ектов конст­рук­торского характера

1. Во введении дается обоснование необходимости разработки дан­ного устройства. Формулируется общая цель проведения экономиче­ских расчетов, состав и методы которых зависят от функционального назначения устройства и степени детальности проработки объектов проектирования.

2. Расчёт полной себестоимости

Себестоимость представляет собой стоимостную оценку исполь­зуемых в процессе производства продукции природных ресурсов, сырья, материалов, топлива, энергии, основных фондов, трудовых ресурсов, а также других за­трат на её производство и реализацию.

2.1 Расчет стоимости основных материалов

В расходы по этой статье включается стоимость используемых для из­готовления деталей изделия, образующих его основу, сырья, основных мате­риалов, вспомогательных материалов, используемых в процессе из­готовле­ния изделия для обеспечения нормального технического процесса и поддаю­щихся прямому счёту. Номенклатура используемого сырья, ос­новных мате­риалов, количество расходуемое на изделие устанавливается на основе тех­нической ведомости материалов. Стоимость сырья, основ­ных и вспомога­тельных материалов М в общем виде рассчитывается по формуле:

(1)

где n – количество используемых видов сырья и материалов;

i – наименование соответствующего вида сырья и материалов;

_i – расход сырья и материалов i-го наименования на изделие в соот­ветст­вующих единицах измерения;

Ц_i – цена приобретения единицы сырья и материалов i-го наименова­ния, руб.;

К_тр – транспортно-заготовительный коэффициент, 10÷15 от стоимо­сти основных материалов и компонентов.

Все расчёты стоимости сырья и материалов сведены в таблице 1.

Таблица 1 – Основные материалы

Наименование материалов	Ед. изме­рения	Цена за ед., руб.	Норма расхода	Сумма, руб.
….
Итого:

1.2 Расчёт стоимости покупных комплектующих и полуфабрикатов

В расходы по этой статье включается стоимость приобретаемых в по­рядке производственной кооперации готовых изделий, деталей, узлов и т.п., которые требуют монтажа, сборки, и входят в состав изделия, либо не тре­бующих монтажа, сборки, но входящих в состав комплекта изде­лия. Кроме того в расходы по этой статье включается стоимость приобре­таемых на сто­роне полуфабрикатов, требующей дальнейшей обработки и затем входящих в состав изделия путем сборки и монтажа. Стоимость по­купных комплектую­щих и полуфабрикатов П_р в общем виде рассчитыва­ется по формуле:

(2)

где n – количество видов покупных комплектующих и полуфабрикатов;

i – наименование покупных комплектующих и полуфабрикатов;

N_i – количество расхода i-го наименования на изделие, шт.;

Ц_i – цена приобретения единицы сырья и материалов i-го

наименования, руб.;

К_тр – транспортно-заготовительный коэффициент, 10÷15 от стоимо­сти основных материалов и компонентов.

Расчёты стоимости покупных комплектующих сведены в таблице 2.

Таблица 2 – Покупные изделия

Наименование комплектующих	Цена за ед., руб.	Расход на изделие	Сумма, руб.
Конденсаторы Резисторы …
Итого:

2.3 Расчёт основной заработной платы производственных рабочих

Основная заработная плата производственных рабочих З_о за фак­тиче­ски выполненную работу, исходя из сдельных расценок и тарифных ставок, в общем виде рассчитывается по формуле:

(3)

где n – количество наименований технологических операций;

i – наименование технологической операции;

Т_i – трудоёмкость i-ой операции в нормо-часах;

j – тарифный разряд i-ой операции;

L_i^j – часовая тарифная ставка i-ой операции j-го разряда.

Все расчёты основной заработной платы производственных рабо­чих сведены в таблице 3.

Таблица 3 – Тарифные ставки

Наименование операции	Тарифный разряд	Часовая та­риф­ная ставка	Трудоёмкость, час	Сумма, руб.
Литейная
Фрезерная …
Итого:

2.4 Расчёт дополнительной заработной платы производственных рабо­чих

Дополнительная заработная плата производственных рабочих З_д (за неотработанное время , например, очередные отпуска) рассчитывается по формуле:

(4)

где К_д – коэффициент дополнительной заработной платы, %.

Коэффициент дополнительной заработной платы выбирается в пре­де­лах 10 – 15 %.

2.5 Расчёт вознаграждений за выслугу лет

Вознаграждение за выслугу лет З_в рассчитывается по формуле:

(5)

где К_в – коэффициент вознаграждений за выслугу лет, %.

Коэффициент вознаграждений за выслугу лет примем равным 10 %.

2.6 Расчёт отчислений на социальные нужды

Отчисления на социальные нужды Н_сс рассчитываются по формуле:

(6)

где К_сн – коэффициент отчислений на социальные нужды, %.

2.7 Расчёт расходов на содержание и эксплуатацию оборудования

Расходы на содержание и эксплуатацию оборудования (амортиза­ция оборудования, все виды ремонтных работ, содержание вспомогатель­ных ра­бочих и д.р.) И_с рассчитываются по формуле:

(9)

где К_с – коэффициент износа специальной оснастки и специального инст­ру­мента, %.

Коэффициент износа специальной оснастки и специального инстру­мента выбирается в пределах 8 – 10 %.

2.8 Расчёт общепроизводственных расходов

Общепроизводственные расходы Р_пр рассчитываются по формуле:

(8)

где К_пр – коэффициент общепроизводственных расходов, %.

Коэффициент общепроизводственных расходов выбирается в пре­делах 350 – 400 %.

2.9 Расчёт цеховой себестоимости

Цеховая себестоимость С_ц рассчитываются по формуле:

(9)

2.10 Расчёт общехозяйственных расходов

Общехозяйственные расходы Р_ох рассчитываются по формуле:

(10)

где К_ох – коэффициент общехозяйственных расходов, %.

Коэффициент общехозяйственных расходов выбирается в пределах 300 – 320 %. производства

2.11. Расходы, связанные с подготовкой и освоением производства Р_оп не должны превышать 1,5 % от суммы всех предыдущих расходов:

(11)

где К_ос – коэффициент расходов на подготовку и освоение нового произ­водства, %.

2.12 Расчёт производственной себестоимости

Производственная себестоимость С_пр рассчитываются путем сум­миро­вания всех предыдущих расходов, по формуле:

(12)

2.13 Расчёт коммерческих расходов

Коммерческие расходы – это расходы на тару и упаковку, на транс­пор­тировку продукции, погрузку, комиссионные сборы и т.д. Коммерче­ские рас­ходы Р_ком рассчитываются по формуле:

(13)

где К_ком – коэффициент коммерческих расходов, % (1 – 3 %).

2.14 Расчёт полной себестоимости

Полная себестоимость С_п рассчитываются по формуле:

(14)

Все расчёты полной себестоимости сведены в таблице 4.

Исходя из данных таблицы 4 можно сделать вывод, что блок пита­ния является материалоёмким и трудоёмким изделием, т.к. большая часть средств расходуется на приобретение полуфабрикатов, комплектующих и производ­ство изделия.

Таблица 4 – Калькуляция

Наименование статьи расходов	Сумма руб.	Удельный вес статей затрат, %
1. Сырьё и материалы (М)
2. Покупные полуфабрикаты и комплек­тующие (Пр)
3. Транспортно-заготовительные рас­ходы Ктр)
4. Возвратные отходы (Во)
5. Топливо технологическое (Ттех)
6 Энергия технологическая (Этех)
7 Основная заработная плата производ­ственных рабочих (Зо)
8 Дополнительная заработная плата производственных рабочих (Зд)
9 Вознаграждение за выслугу лет (Зв)
10 Отчисления на социальное страхо­вание (Нсс)
11 Износ специальной оснастки и спец. инстру­мента Ис)
12 Общепроизводственные расходы (Рпр)
Цеховая себестоимость (Сц)
13 Общехозяйственные расходы (Рох)
14 Потери от брака (Пбр)
15 Расходы на освоение и подготовку производства (Рос)
Производственная себестоимость (Спр)
16 Коммерческие расходы (Рком)
Полная себестоимость (Сп)
