РАСЧЕТ

потребности теплоты для нежилых помещений,

расположенных в жилом доме

по адресу ул. Косарева, 29а в г. Томске

ТОМСК 2015

Для системы отопления

Нежилые помещения, расположенные в жилом доме по адресу ул. Косарева, 29а в г. Томске, предназначены для размещения офиса, гостиницы, сауны и ресторана.

Для определения потребности тепла на отопление определяем потери теплоты через ограждающие конструкции.

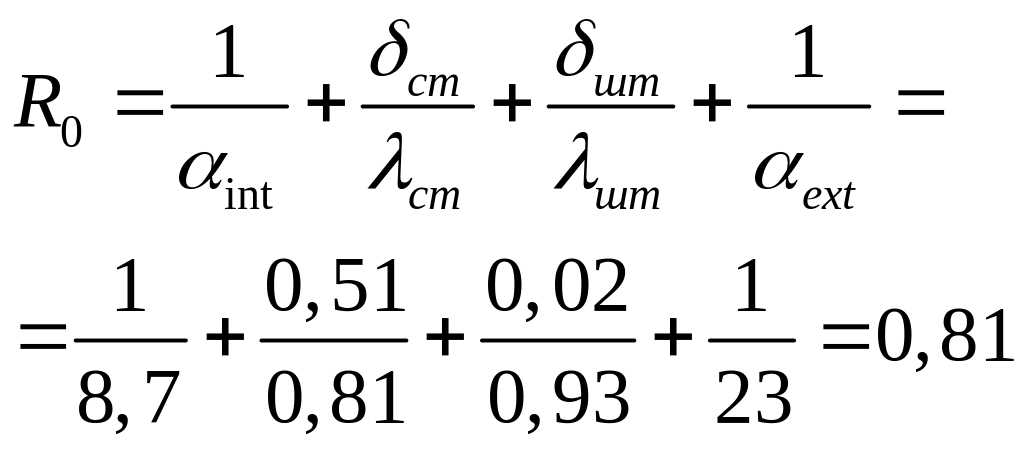

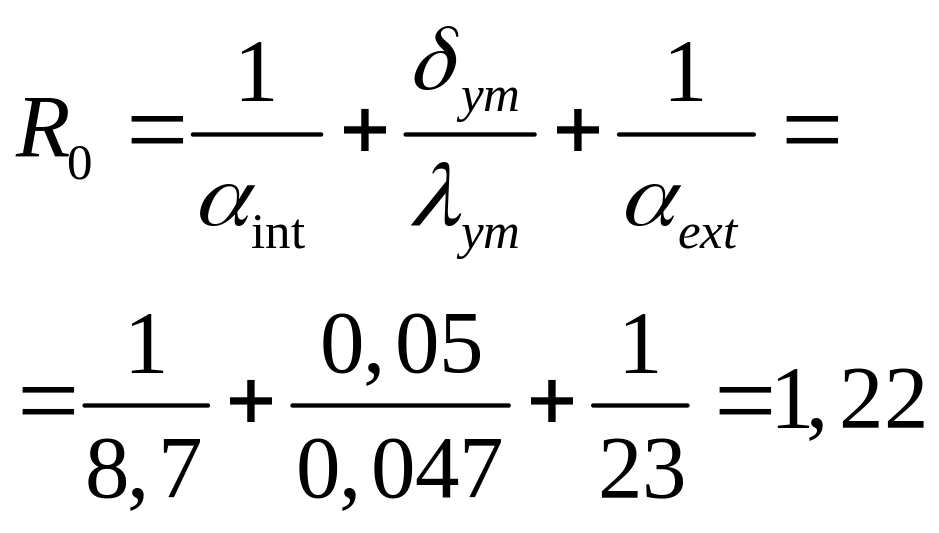

1. Сопротивление теплопередаче , , многослойной ограждающей конструкции с однородными слоями определяем по формуле (6) СП 23-101-2004 «Проектирование тепловой защиты здания», п. 9.1.2.:

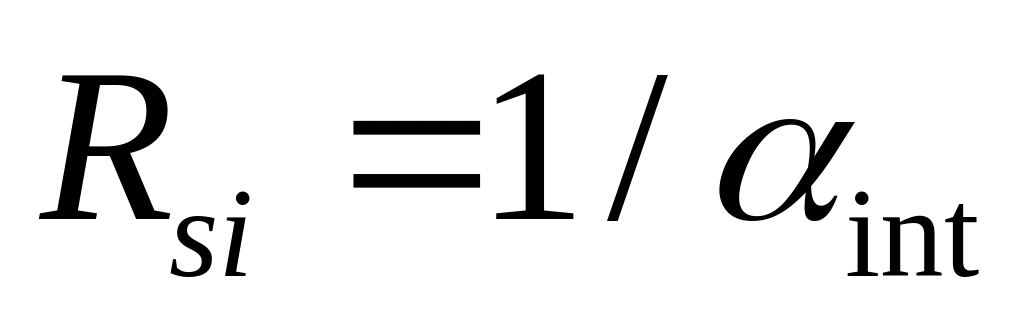

Где , – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, , принимаемый по таблице 7 СНиП 23-02, = 8,7 ;

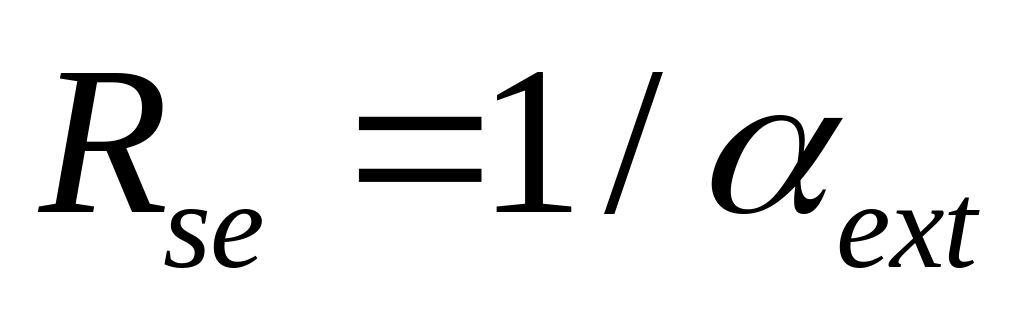

, – коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода, , принимаемый по п. 9.1.2 СП 23-101-2004 «Проектирование тепловой защиты здания»;

– термическое сопротивление ограждающей конструкции , , с последовательно расположенными однородными слоями следует определять как сумму термических сопротивлений отдельных слоев.

Термическое сопротивление R, , однородного слоя многослойной ограждающей конструкции определяем по формуле СП 23-101-2004 «Проектирование тепловой защиты здания», п. 9.1.1.:

где - толщина слоя, м;

- расчетный коэффициент теплопроводности материала слоя, .

Теплотехнические характеристики и состав по слоям ограждающих конструкций приведены в табл.1

Таблица 1

NN

п.п.

Характеристика ограждающей конструкции

Расчетное значение сопротивления теплопередаче R0, м2 . 0С /Вт

Сауна (1-ый этаж, пристройка), Гостиница (2-ой этаж, пристройка)

1

Стены:

  • кирпичная стена –  = 0,51 м,  = 0,81 ;

  • раствор цементно-песчаный (внутри) –  = 0,02 м,  = 0,93

2

Двери:

  • входные пластиковые;

  • входные металлические;

0,7

1,2

3

Полы по грунту неутепленные:

  • I зона

  • II зона

  • III зона

  • IV зона

Сауна (антресоль)

1

Стены:

  • кирпичная стена –  = 0,64 м,  = 0,81 ;

  • раствор цементно-песчаный (внутри) –  = 0,02 м,  = 0,93 ;

  • ГВЛ (внутри);

2

Окна:

  • металлопластиковые с двухкамерными стеклопакетами;

0,56

3

Двери:

  • входные пластиковые;

0,7

4

Покрытие:

  • профнастил;

  • утеплитель ISOVER –  = 0,05 м,  = 0,047 ;

  • ГВЛ (внутри)

Ресторан (1-ый этаж – пристройка и часть жилого дома, 2-ой этаж – часть жилого дома)

1

Стены жилого дома и пристройки (кухня):

  • кирпичная стена –  = 0,64 м,  = 0,81 ;

  • раствор цементно-песчаный (внутри) –  = 0,02 м,  = 0,93 ;

2

Окна:

  • металлопластиковые с двухкамерными стеклопакетами;

0,56

3

Двери:

  • входные пластиковые;

0,7

4

Полы неутепленные (перекрытие над неотапливаемым подвалом):

  • железобетонная плита –  = 0,22 м,  = 2,04

5

Полы по грунту утепленные пеноплэксом, тип 35 (400мм) в пристроенной части залов на 1-ом этаже: ( = 0,4 м,

 = 0,03 ):

  • I зона

  • II зона

6

Покрытие пристроенной части залов:

  • профнастил;

  • утеплитель ISOVER –  = 0,05 м,  = 0,047 ;

  • ГВЛ (внутри)

Офисные помещения (1-ый этаж – часть жилого дома), прачечная (2-ой этаж – часть жилого дома),

номера гостиницы (2-ой и 3-ий этажи – часть жилого дома)

1

Стены:

  • кирпичная стена –  = 0,64 м,  = 0,81 ;

  • раствор цементно-песчаный (внутри) –  = 0,02 м,  = 0,93

2

Окна:

  • металлопластиковые с двухкамерными стеклопакетами;

0,56

3

Двери:

  • входные пластиковые;

0,7

4

Полы неутепленные (перекрытие над неотапливаемым подвалом):

  • железобетонная плита –  = 0,22 м,  = 2,04

2. Потери теплоты через ограждающие конструкции помещений рассчитываем по СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование», Приложение 9:

(1)

где расчетная площадь ограждающей конструкции, м2, см. табл. 1;

сопротивление теплопередаче ограждающей конструкции, , см. табл. 1;

коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающей конструкции по отношению к наружному воздуху по СНиП 23-02-2003 «Тепловая защита зданий», табл. 6. Для наружных стен и покрытий .

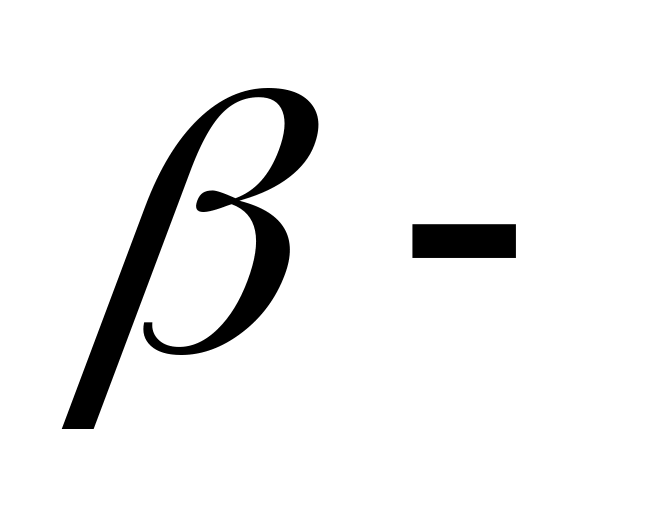

добавочные потери теплоты в долях от основных потерь, определяемые в соответствии п.2 , Приложение 9 СНиПа 2.04.05-91*;

расчетная температура воздуха в помещении, 0С. Принимаем по ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях»;

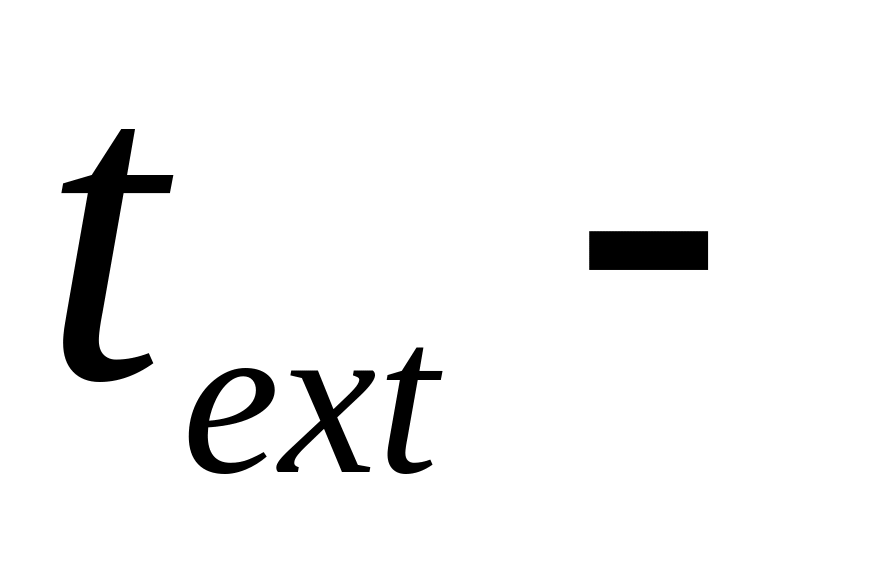

расчетная температура наружного воздуха, для Томска 0С по СНиП 23-01-99* «Строительная климатология».

3. Расход теплоты , Вт, на нагревание инфильтрующегося воздуха в общественных зданий при естественной вытяжной вентиляции, не компенсируемого подогретым приточным воздухом, рассчитываем по формуле СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование», Приложение 10

(2)

где - расход удаляемого воздуха, м3/ч, не компенсируемый подогретым приточным воздухом; для жилых помещений - удельный нормативный расход 3 м3/ч на 1 м2 помещений; для административных помещений - 4 м3/ч на 1 м2 помещений;

- плотность воздуха в помещении, равная 1,21 кг/м3;

с - удельная теплоемкость воздуха, равная 1 кДж/(кг х °С);

, - расчетные температуры воздуха, °С, соответственно в помещении и наружного воздуха в холодный период года (параметры Б);

k - коэффициент учета влияния встречного теплового потока в конструкциях, равный 0,7 для окон с тройными переплетами.

Перемножив известные коэффициенты, получим для административных помещений:

для жилых помещений:

4. Расчет тепла на нагревание наружного воздуха приточной механической вентиляции

Для ресторана этажа предусмотрена механическая приточно-вытяжная вентиляция из расчета числа посетителей – 50 человек (50 посадочных мест). Согласно Приложения М СНиП 41-01-2003 на одного человека необходимо подать 60 м3/ч наружного воздуха. Следовательно расход наружного воздуха для ресторана составит: Ln = 50 чел. · 60 м3/ч = 3000 м3/ч.

Расход теплоты Qв, Вт, на нагревание наружного воздуха для административного этажа будет равен:

Qв = 0,28·Ln ·p·(tвн – tн) = 0,28·3000·1,205· (18 + 40) = 58 707,6 Вт.

В ресторане предусмотрена приточно-вытяжная вентиляция с электрическим нагревом, поэтому нагрузка на вентиляцию ресторана не включена в расчет.

Расчет потерь теплоты через ограждающие конструкции сводим в табл. 2. Расчет расхода теплоты на инфильтрацию сводим в табл. 3.

Планы помещений с размерами представлены в Приложении 1 на 18 листах. Нумерация объектов в приложении соответствует нумерации расчетов в таблице

Таблица 2

  1. Подвал

№

наименов., t, °C

наименов.

ориент.

а, м

б (h), м

А,м2

R, м2*°C/Вт

k, Вт/м2*°C

tр, °C

text, °C

t*n, °C

Qосн, Вт

добавки

1+Σβ

Qогр, Вт

на ориент.

прочие

2

Коридор 5 °C

Пл - I зона



6,2

2

12,40

2,1

0,476

5

-40

45

265,7





1

265,7

Пл - II зона



6,2

2

12,40

4,3

0,233

5

-40

45

129,8





1

129,8

Пл - III зона



6,2

2

12,40

8,6

0,116

5

-40

45

64,9





1

64,9

Пл - IV зона



6,2

1,5

9,30

14,2

0,070

5

-40

45

29,5





1

29,5

























ИТОГО:

489,8

3

Вспомогательное, 5 °C

Пл - I зона



18,2

2

36,40

2,1

0,476

5

-40

45

780,0





1

780,0

Пл - II зона



16,4

2

32,80

4,3

0,233

5

-40

45

343,3





1

343,3

Пл - III зона



12,6

2

25,20

8,6

0,116

5

-40

45

131,9





1

131,9

Пл - IV зона



1,32

9,3

12,28

14,2

0,070

5

-40

45

38,9





1

38,9

























ИТОГО:

1294,0

4

Вспомогательное, 5 °C

Пл - I зона



12,7

2

25,40

2,1

0,476

5

-40

45

544,3





1

544,3

Пл - II зона



12,7

2

25,40

4,3

0,233

5

-40

45

265,8





1

265,8

Пл - III зона



12,7

2

25,40

8,6

0,116

5

-40

45

132,9





1

132,9

Пл - IV зона



12,7

1,32

16,76

14,2

0,070

5

-40

45

53,1





1

53,1

























ИТОГО:

996,1

22

Вспомогательное, 5 °C

Пл - I зона



5,2

2

10,40

2,1

0,476

5

-40

45

222,9





1

222,9

Пл - II зона



5,2

2

10,40

4,3

0,233

5

-40

45

108,8





1

108,8

Пл - III зона



5,2

2

10,40

8,6

0,116

5

-40

45

54,4





1

54,4

Пл - IV зона



5,2

2,4

12,48

14,2

0,070

5

-40

45

39,5





1

39,5

























ИТОГО:

425,7

21

Вспомогательное, 5°C

Пл - IV зона



2,73

2

5,50

14,2

0,070

5

-40

45

17,4





1

17,4























ИТОГО:

17,4

24, 26

Вспомогательное, 5 °C

Пл - I зона



10,6

2

21,20

2,1

0,476

5

-40

45

454,3





1

454,3

Пл - II зона



10,6

2

21,20

4,3

0,233

5

-40

45

221,9





1

221,9

Пл - III зона



10,6

2

21,20

8,6

0,116

5

-40

45

110,9





1

110,9

Пл - IV зона



10,6

2,4

25,44

14,2

0,070

5

-40

45

80,6





1

80,6

























ИТОГО:

867,7

25

Вспомогательное, 5°C

Пл - IV зона



2,4

6,1

14,64

14,2

0,070

5

-40

45

46,4





1

46,4























ИТОГО:

46,4

35

Вспомогательное, 5 °C

Пл - I зона



2,6

2

5,20

2,1

0,476

5

-40

45

111,4





1

111,4

Пл - II зона



2,6

2

5,20

4,3

0,233

5

-40

45

54,4





1

54,4

Пл - III зона



2,6

0,5

1,30

8,6

0,116

5

-40

45

6,8





1

6,8























































ИТОГО:

172,6

32

Вспомогательное, 5°C

Пл - IV зона



2,4

1,5

3,60

14,2

0,070

5

-40

45

11,4





1

11,4

























ИТОГО:

11,4

33, 34

Сунузел, 18 °C

Пл - IV зона



2,4

0,9

2,16

14,2

0,070

18

-40

45

6,8





1

8,8

НС



1,8

2,2

3,96

0,49

2,041

18

5

13

105,1





1

105,1

НС



4,8

2,2

10,56

0,25

4,000

18

5

13

549,1





1

549,1























































ИТОГО:

663,0

30

Вспомогательное, 5 °C

Пл - I зона



16,5

2

33,00

2,1

0,476

5

-40

45

707,1





1

707,1

Пл - II зона



14,2

2

28,40

4,3

0,233

5

-40

45

297,2





1

297,2

Пл - III зона



5,1

0,4

2,04

8,6

0,116

5

-40

45

10,7





1

10,7























































ИТОГО:

1015,0

31

Коридор 5 °C

Пл - I зона



36,2

2

72,40

2,1

0,476

5

-40

45

1551,4





1

1551,4

Пл - II зона



36,2

2

72,40

4,3

0,233

5

-40

45

757,7





1

757,7

Пл - III зона



15,6

1,3

20,28

8,6

0,116

5

-40

45

106,1





1

106,1























































ИТОГО:

2415,2

Итого: 8414,5 Вт

Итого: 7235,1 Ккал/ч

  1. Сауна (1-ый этаж, пристройка)

№

наименов., t, °C

наименов.

ориент.

а, м

б (h), м

А,м2

R, м2*°C/Вт

k, Вт/м2*°C

tр, °C

text, °C

t*n, °C

Qосн, Вт

добавки

1+Σβ

Qогр, Вт

на ориент.

прочие

49, 51, 50

Помеще-ние бассейна, 25 °C

НС

В

8,3

3,3

27,39

0,81

1,235

25

-40

65

2198,0

0,1



1,1

2417,8

Пл - I зона



7,48

2

14,96

2,1

0,476

25

-40

65

463,0





1

463,0

Пл - II зона



7,48

2

14,96

4,3

0,233

25

-40

65

226,1





1

226,1

Пл - III зона



7,48

2

14,96

8,6

0,116

25

-40

65

113,1





1

113,1

Пл - IV зона



7,48

2,05

15,33

14,3

0,070

25

-40

65

69,7





1

69,7























































ИТОГО:

3289,7

46

Раздевал-ка, 22 °C

НС

В

2,6

2,5

6,50

0,81

1,235

22

-40

62

497,5

0,1



1,1

547,3

Пл - I зона



2,21

1,5

3,32

2,1

0,476

22

-40

62

97,9





1

97,9

























ИТОГО:

645,2

45

Тамбур, 18 °C

НС

В

2,5

2,5

4,36

0,81

1,235

18

-40

58

312,2

0,1



1,1

343,4

Пл - I зона



2,3

1,6

3,68

2,1

0,476

18

-40

58

101,6





1

101,6

ДВ

В

0,9

2,1

1,89

1,2

0,833

18

-40

58

91,4

0,1



1,1

100,5

























ИТОГО:

545,5

47

Комната отдыха, 22 °C

Пл - I зона



4,63

0,5

2,32

2,1

0,476

22

-40

62

68,3





1

68,3

Пл - II зона



4,63

2

9,26

4,3

0,233

22

-40

62

133,5





1

133,5

Пл - III зона



4,63

0,6

2,78

8,6

0,116

22

-40

62

20,0





1

20,0

























ИТОГО:

221,9

48

Склад ресторана 18 °C

Пл - III зона



4,73

0,35

1,66

8,6

0,116

18

-40

58

11,2





1

11,2

Пл - IV зона



4,73

1,43

6,76

14,3

0,070

18

-40

58

27,4





1

27,4























































ИТОГО:

38,6

Итого: 4740,9 Вт

Итого: 4076,4 Ккал/ч

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
Помощь Обратная связь Вопросы и предложения Пользовательское соглашение Политика конфиденциальности
