ЗМІСТ
3 5 6 8 10 12 13 16 16 17 20 23 24 26 29 31 33 35 38 43
|
1 Вибір генераторів
2 Вибір і обґрунтування двох варіантів схем проектованої електростанції
3 Вибір силових трансформаторів
4 Техніко-економічне порівняння варіантів схем проектованої електростанції
5 Вибір схеми власних потреб і трансформаторів власних потреб
6 Розрахунок струмів короткого замикання
7 Вибір електричних апаратів і струмопровідних частин для заданих кіл
1.1 Вибір вимикачів і роз’єднувачів
1.2 Вибір вимірювальних трансформаторів
1.3 Вибір струмопровідних частин
8 Вибір електричних апаратів за номінальними параметрами для решти кіл
9 Вибір способу синхронізації
10 Розрахунок релейного захисту для заданого кола
11 Опис конструкції розподільчого пристрою
12 Розрахунок захисного заземлення
13 Охорона праці
14 Спеціальне завдання
15 Економічна частина
16 Перелік посилань
ВСТУП
Розвиток сучасного суспільства не можливий без постійного зростання виробництва електричної енергії.
Електрична енергія виробляється тепловими, атомними і гідравлічними електричними станціями.
Більшість країн світу відмовляються від атомних електричних станцій, надаючи пріоритет розвитку нетрадиційних методів одержання електричної енергії, поряд із цим будуть будуватися нові теплові електричні станції.
В даному дипломному проекті передбачено виконати розрахунок електричної частини ТЕС 1300 МВт.
1 Вибір генераторів
На ТЕС, у відповідності до завдання, буде встановлено шість турбогенераторів потужністю по 220 МВт типу ТВВ-220. Турбогенератор ТВВ-220 має воднево-водяне охолодження. Збудження ТН- тиристорна система незалежного збудження із збудником змінного струму.
Напруга збудження при неробочому ході 316 В; струм збудження при неробочому ході 1025 А, при номінальному навантаженні Ізб =2080А [ 1.таблиця 2.1 ]
Охолодження – обмотки статора безпосередньо водою, обмотка ротора і осердя статора – безпосередньо воднем.
Технічні дані генератора в таблиці 1.1
Таблиця 1.1 – Вибір генераторів
Тип генератора |
Номінальна потужність |
Номі-нальна напруга кВ |
Номі-нальний струм кА |
сos н.
|
ККД % |
Збудження |
Xd" |
|||
Рном., МВт |
Sном.,МВА |
Ufo В |
Ifo А |
Ifном А |
||||||
ТВВ-200-2АУ3 |
200 |
235,3 |
15,75 |
8,625 |
0,85 |
98,6 |
300 |
1025 |
2540 |
0,18 |
ТВВ-220-2ЕУ3 |
220 |
258,3 |
15,75 |
8,625 |
0,85 |
98,5 |
316 |
1025 |
2680 |
0,19 |
2 Вибір і обгрунтування двох варіантів схем проектованої електростанції
Схема проектованої ТЕС 1300 МВт будується по блочному типу.
Живлення власних потреб блоків здійснюється від свого генератора. Електрична енергія видається в енергосистему на напрузі 330 кВ і 220 кВ. між розподільними пристроями встановлюються автотрансформатори зв’язку.Для вибору схеми ТЕС розглянемо два варіанти.
У першому варіанті ( рисунок 2.1) до РП 330 кВ приєднано чотири блоки, схема РП-3/2 вимикача на одне приєднання. На середню напругу 220 кВ – схема РП дві робочі системи шин з обхідною системою шин. До РП 220 кВ приєднано два блоки.
У другому варіанті ( рисунок 2.2) схеми РП як у першому варіанті, а один генератор G2 через генераторний вимикач приєднано до обмотки низької напруги автотрансформатора зв’язку .

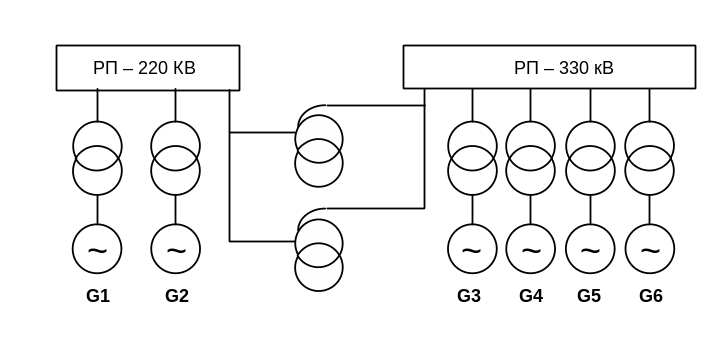

Рисунок 2.1 – Структурна схема першого варіанту

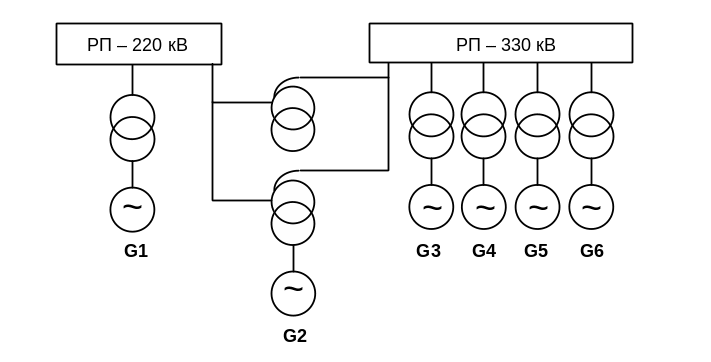

Рисунок 2.2 – Структурна схема другого варіанта
3 Вибір силових трансформаторів
Потужність блочних трансформаторів вибирається по [2.5.4 ].
Sрозр.=
;
Потужність ВП приймаємо 6% [2.таблиця 5.2] від установленої потужності блока 220 МВт
Рвп
=
=
13,2 МВт;
Qвп.= РВП.×tgj = 13,2×0,75 = 10 МВАр
( cos
= 0,8 ) ;
Sвп
=
Sрозр.=
де Qг = Рг.tg = 220 0,62 = 136 МВАр;
Вибираємо блочний трансформатор на напругу 220 кВ по [1.таблиця 3.8 ]
ТДЦ- 250000/220
Sном= 250 МВА; UВН =242 кВ; UНН = 15,75 кВ; Uк = 11%;
Pо =207 кВт; Pк = 600 кВт.
Ціна 284 тис.грн.
На напругу 330 кВ вибираємо блочний трансформатор ТДЦ – 25000/330,
Sном= 250 МВА; UВН =347 кВ; UНН = 15,75 кВ; Uк = 11%;
Pо =214 кВт; Pк = 605 кВт.
Ціна 418 тис.грн.
