Дневник-отчёт № 4
Дата<<02>> 04 2015г
Тема: Кладка углов и вертикальных ограничений в 1 кирпич по цепной системе перевязки швов. Допустимые отклонения, контроль качества кладки
Цель: Приобретение навыков о правильности выполнения кладки углов и вертикальных ограничений в 1 кирпич по цепной системе перевязки швов
Место выполнения: Учебные мастерские
Время работы – 6 часов
Обеспечение: Инструкционно-технологическая карта, плакаты, стройматериалы, инструменты: кельма, расшивка, отвес, уровень, метр, молоток-кирочка, растворная лопата.
Задание 1. Как правильно приготовить раствор, и какие растворы применяются при кладке углов
Приготовление раствора
Для кладки кирпича нам понадобится цементно-песчаный раствор. Для его приготовления мы будем использовать следующее соотношение:
1 Доля цемента (лопата, ведро, кг)
4 Доли песка (лопата, ведро, кг)
известь либо пластификатор, либо жидкое мыло (Fairy)
вода (на глаз).
Соотношения цемента к песку может отличаться в зависимости от нужных нам характеристик цементно-песчаного раствора (1 доля цемента к 2,5-6 долям песка). Пластификатор добавляется для придания раствору пластичности. Данная характеристика важна для комфортной работы во время кладки.
Как готовить?
Берем тару для замешивания раствора. В идеале лучше использовать бетономешалку. Если ее нет, то подойдет любая удобная для данных целей емкость (корыто и т.п.).
Кладем в бетономешалку 4 лопаты песка, а затем 1 лопату цемента. Перемешиваем.
Добавляем воду на глаз для получения нужной нам консистенции. Одновременно добавляем 2-3 капли Fairy (либо пластификатор, либо известь) предварительно разведенный в небольшом кол-ве воды. Тщательно перемешиваем.
Раствор должен напоминать густой мед либо творог, в зависимости от того какой раствор нам нужен.
Также можете воспользоваться нашим калькулятором для расчета состава раствора и подсчета кол-ва замесов для бетономешалки: Калькулятор по расчету состава раствора
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Задание 2. Инструменты, применяемые при кладке углов
Основные инструменты используемые при кладке. Прежде всего это кельма. С ее помощью наносится раствор, подбирается раствор, выдавленный при подгонке кирпича, обратной стороной ручки подгоняется сам укладываемый кирпич. Другим важным инструментом является кирочка - молоток с заточенным бойком. Его применяют для колки и подтеса кирпича. В последнее время все чаще применяют отрезную машину - болгарку с отрезным дисков по камню. С ее помощью отрезают или надрезают кирпич очень точно. Еще потребуется небольшой строительный уровень, отвес, прочные шнуры и пр вспомогательный инструмент по необходимости.
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

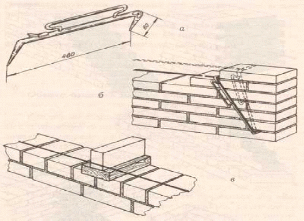

Задание 3. Описать принцип установки шнура причалки
Изобретение относится к строительству и может быть использовано при кладке стен и перегородок из кирпича. Технический результат: упрощение и удешевление конструкции устройства, снижение трудоемкости работ и квалификации каменщика, необходимой для установки шнура-причалки. Технический результат достигается за счет того, что в устройстве для установки шнура-причалки, включающем элементы крепления к стене и шнур-причалку, элементы крепления к стене выполнены в виде пластины с выступами для ее фиксации на верхней грани кирпича, уложенного в кладку, при этом углы пластин подвернуты внутрь для компенсации толщины шнура-причалки, а на выступах имеются выемки с возможностью нахождения в них шнура-причалки. Также описаны варианты устройства для установки шнура-причалки при кладке кирпичных стен и варианты способов применения устройства для установки шнура-причалки при кладке кирпичных стен. 4 н. и 3 з.п. ф-лы, 3 ил.
.
1. Устройство для установки шнура-причалки при кладке кирпичных стен, включающее элементы крепления к стене и шнур-причалку, отличающееся тем, что элементы крепления к стене выполнены в виде пластины с выступами для ее фиксации на верхней грани кирпича, уложенного в кладку, при этом углы пластин подвернуты внутрь для компенсации толщины шнура-причалки, а на выступах имеются выемки с возможностью нахождения в них шнура-причалки.
2. Устройство по п.1, отличающееся тем, что элементы крепления к стене выполнены из кровельной стали толщиной 0,6-0,7 мм.
3. Способ применения устройства для установки шнура-причалки при кладке кирпичных стен, включающий натяжение шнура-причалки и кладку по нему кирпичей, отличающийся тем, что для натяжения шнура-причалки применяется, по меньшей мере, одно устройство для установки шнура-причалки при кладке кирпичных стен, включающее шнур-причалку и элементы крепления к стене, выполненные в виде пластины с выступами для ее фиксации на верхней грани кирпича, уложенного в кладку, при этом углы пластин подвернуты внутрь для компенсации толщины шнура-причалки, а на выступах имеются выемки с возможностью нахождения в них шнура-причалки.
4. Устройство для установки шнура-причалки при кладке кирпичных стен, включающее элементы крепления к стене и шнур-причалку, отличающееся тем, что элементы крепления к стене выполнены в виде изогнутых по кривой навстречу друг другу пластин с выступами для их фиксации на уровне горизонтального шва кирпичной кладки, при этом один из концов пластины содержит средство для крепления шнура-причалки.
5. Устройство по п.4, отличающееся тем, что выступы выполнены с шириной, равной или меньшей толщины горизонтального шва кладки, при этом толщина выступов меньше толщины пластины.
6. Устройство по п.4, отличающееся тем, что элементы крепления к стене выполнены из кровельной стали толщиной 0,6-0,7 мм.
7. Способ применения устройства для установки шнура-причалки при кладке кирпичных стен, включающий натяжение шнура-причалки и кладку по нему кирпичей, отличающийся тем, что для натяжения шнура-причалки применяется, по меньшей мере, одно устройство для установки шнура-причалки при кладке кирпичных стен, включающее шнур-причалку и элементы крепления к стене, выполненные в виде изогнутых по кривой навстречу друг другу пластин с выступами для их фиксации на уровне горизонтального шва кирпичной кладки, при этом один из концов пластины содержит средство для креплени
