Міністерство освіти і науки України
Рівненський державний технічний університет
Кафедра електротехніки і автоматики
Методичні вказівки
до виконання лабораторної роботи № 2 “Налагодження системи вимірювання температури з перетворювачем опору” з курсу “Монтаж і наладка засобів автоматизації”
Рекомендовано кафедрою електротехніки і автоматики до використання в навчальному процесі
Протокол № 9 від “20” лютого 2001 р.
Рівне 2001
Методичні вказівки до виконання лабораторної роботи № 2 “Налагодження системи вимірювання температури з перетворювачем опору” з курсу “Монтаж і наладка засобів автоматизації” / В.Р. Табенський, - Рівне: РДТУ, 2001, - 10 с.
Упорядник В.Р. Табенський, ст. викладач
Відповідальний за випуск Б.О. Баховець, професор, академік УЕАН, завідувач кафедри електротехніки і автоматики.
Лабораторна робота № 2
Налагодження системи вимірювання температури з термоперетворювачем опору
1. Мета роботи
Набути практичних навичок налагодження систем вимірювання температури, яка складається з термометра опору і автоматичного моста або логометра.
2. Теоретичні положення
Системи вимірювання температури, які ґрунтуються на вимірюванні опору металевих провідників при зміні температури, завдяки їх простоті і надійності широко використовують при автоматизації технологічних процесів.
При налагоджувальних роботах перевіряють правильність вибору термоперетворювача вторинного приладу.
Таблиця 1.
Номіналь-ний
опір
при
00С,
Ом
Умовне позначення
характ-ки
перетворюв.
Діапазон
вимірюваних
температур
0С
ТОП
1
1П
-50...+1100
5
5П
-100...+1100
10
10П
-200...+1000
50
50П
-260...+1000
100
100П
-260...+1000
500
500П
-260...+300
ТОМ
10
10М
-50...+200
50
50М
-50...+200
100
100М
-200...+200
Діапазон вимірювання вторинного приладу повинен забезпечити вимірювання номінального значення в межах 40...80% відхилення стрілки.
Більшість мостів і логометрів забезпечують нормальну роботу при зміні температури в межах від 5 до 500С і вологості повітря до 80%. З врахуванням цього визначають вимоги до приміщень, де встановлюють прилади.
В процесі налагодження вимірювальної системи визначають основну похибку вторинного приладу. Для цього магазином опору, який під’єднують до вторинного приладу послідовно, встановлюють стрілку приладу на значення температур, оцифрованих позначок шкали, в сторону збільшення, а потім в зворотній послідовності. Для кожної позначки вираховують основну похибку за формулою
,
де
-
основна похибка, %; R
- градуйоване значення опору, яке беруть
з градуювальної таблиці, Ом; R0
– опір, визначений за магазином опору,
Ом; Rл
- опір лінії (5 Ом); Rк
і Rн
- опори, які відповідають початковій і
кінцевій відміткам шкали. Основна
похибка для будь-якої точки повинна
бути не більше 0,5 %. Варіація приладу,
тобто різниця між R0
при прямому і зворотному ході, не повинна
перевищувати 0,25 % і визначається за
формулою
,
де В - варіація приладу; Rоп ,Rозв - значення опору в даній точці при прямому ході і зворотному.

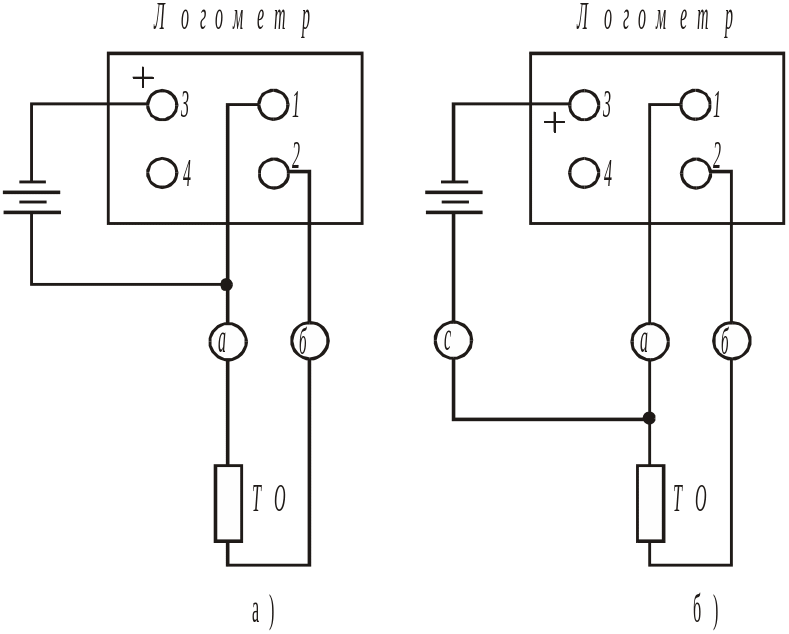

Рис.1.
Мости і логометри вимірюють опір термоперетворювачів опору, тому важним етапом в налагоджуванні вимірювальної системи є підгонка опору з’єднувальної лінії Rл до номінального значення, яке має бути рівним 5 або 15 Ом з допустимим відхиленням не більше 0,01 Ома.
При двопровідній схемі під’єднання (рис.1, а) для підгонки від’єднують кінці лінії від термоперетворювача, надійно закорочують їх і мостом вимірюють опір шлейфу. Недостаючий до номінального опір намотують на спеціальну підгоночну котушку, яку вмикають послідовно з лінією.
При трипровідній схемі під’єднання (рис.1, б) попарно вимірюють опір між кінцями проводів (всі три проводи біля термоперетворювача опору закорочують), після чого опір кожного вимірювального проводу визначають за формулами
де
і Rб
- опори вимірювальних проводів; Rc
- опір проводу живлення.
Після визначення і Rб підбирають такі опори підгоночних котушок в лініях а і б, щоб опори кожного провода разом з підгоночною котушкою були рівні половині номінального опору лінії.
