Омский государственный технический университет

Кафедра “Автоматизированные системы обработки информации и управления”

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту

по курсу “Организация ЭВМ и систем”

Тема: “Разработка специализированной микро ЭВМ с

микропрограммным управлением”

Преподаватель

Нестерук Валерий Филиппович

Разработала студентка гр. АС-313

Андреев А. В.

Омск –2005 г.

ЗАДАНИЕ на курсовое проектирование

по дисциплине “Организация ЭВМ и систем”

Для студентки Андрееву А.В. группы АС-313

  1. Тема проекта: “Разработка специализированной микро ЭВМ с микропрограммным управлением.”

  2. Технические условия:

Система представления – двоичная с фиксированной запятой;

Операции:

  • сложение

  • умножение

Длина разрядной сетки – 16 разрядов (из них 2 знаковых);

Способ кодирования – прямой модифицированный;

Способ реализации – программный.

  1. Элементная база: микропроцессорный комплект серии К584 и совместимые с ним интегральные микросхемы других серий.

  2. Осуществить системное, структурное, и функциональное проектирование микро ЭВМ с трёх: магистральной структурой и асинхронным внешним интерфейсом.

  3. Рассчитать технические параметры микро ЭВМ.

  4. Содержание графической части работы:

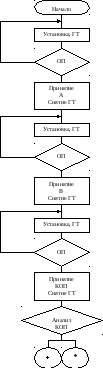

  • структурная схема алгоритма.

  • структурная схема микро ЭВМ.

  • функциональная схема микро ЭВМ.

  • микропрограмма работы микро ЭВМ.

  • графики временных диаграмм работы микро ЭВМ

  1. Срок сдачи законченного проекта “____” _______________ 2005 г.

  2. Дата выдачи задания “____” ________________ 2005 г.

Руководитель проекта __________ Нестерук В. Ф.

Студент _________________ Андреев А. В.

Структура внешнего интерфейса

ОШ

1

ГТ - сигнал “Готовность”, выдаётся микроЭВМ с целью инициализации цикла обмена с внешней системой.

ОП – сигнал “Оповещения”. Выставляется внешней системой как сигнал при передаче данных в микроЭВМ или как сигнал подтверждения об успешном принятии данных внешней системой.

Д 15-0, КОП2-0 – совмещенная двунаправленная шестнадцатиразрядная шина данных и кода операций, причём КОП2-0 передаётся по трём младшим битам шины;

ПД – сигнал “Подтверждения”. Выставляется микроЭВМ как сигнал об удачном приёме данных для внешней системы.

ОШ – сигнал “Ошибка”. Выставляется микроЭВМ как сигнал об ошибки, полученной при выполнении операции для внешней системы.

Структурная схема микроЭВМ

20

М3

МПП КМИ

М1 М2

4

4

3

8

16

Мвх

Мвх

16

16

1

9

16

1

3

1

1

Мвых

Мвых

МУ

МУ

3

14

1

38

2

1

ВыхПАЛУ

ОП

10

“0”

1

“1”

1

На структурной схеме использованы следующие обозначения:

МПП

магистральный приемопередатчик

БМП

блок микропроцессора

СУП

схема ускоренного переноса

УП

управляющая память

БМУ

блок микропрограммного управления

КЛУ

коммутатор логических условий

УКС

универсальный контроллер синхронизации

БФСС

блок формирования синхросигналов

Мвх

внутренняя магистраль входных данных

Мвых

внутренняя магистраль выходных данных

МУ

внутренняя магистраль управления

КМИ

код микроинструкции

АМК

шина адреса микрокоманды
