Введение
Задание курсового проекта является разработка проекта производства работ на возведение несущих и ограждающих конструкций одноэтажного промышленного здания. Монтируемое здание оборудовано мостовыми кранами.
Монтаж строительных конструкций представляет комплекс связанных между собой процессов. Эти процессы делятся на : транспортные, подготовительные, технологические и вспомогательные.
К транспортным относятся: доставка на строительную площадку металлических и бетонных конструкций, полуфабрикатов (раствор, бетон), монтажное оборудование и приспособление.
К технологическим: создание законченных конструктивных элементов зданий. Основным является установка конструкций и проектное положение (собственно монтаж). Заключается в строповки монтажных элементов, подъеме, наводке и установке их на опоры, монтажном креплении, растроповке. В процессе постоянного (проектного) крепления конструкций, выполняемые после их установки, входят: сварка, клепка, постановка постоянных болтов, противокоррозионная защита сварных соединений, заделка швов, стыков бетоном или раствором.
К вспомогательным – устройство дорог, испытание грузоподъемных приспособлений и кранов.
Трудоемкость, продолжительность и стоимость монтажных работ в значительной мере зависят от своевременной и полной подготовке к их производству. Поэтому монтаж конструкций следует начинать после подготовительных работ.
Монтаж конструкций будет производиться с транспортных средств. При этом отпадает необходимость в излишней работе по погрузке и складированию конструкции, пространство у мест монтажа достаточно, чем улучшается условия манёвренности кранов, снижается трудоёмкость, себестоимость монтажа.
Монтаж конструкций предлагается выполнять комбинированным методом, т.е. двумя потоками: первый поток – монтаж колонн, подкрановых балок и подстропильных ферм (раздельный метод); второй поток – монтаж ферм и плит покрытия (комплексный метод).
6

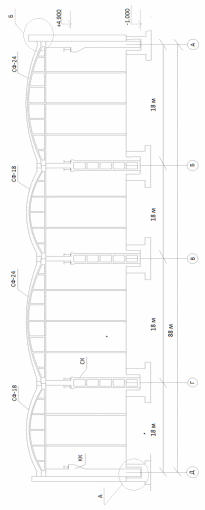

Эскиз здания, заданного по заданию, с указанием используемых элементов
7
Разрез здания 1-1
8
Разрез здания 2-2
9
Узлы сопряжения
10
Раздел 1
Характеристика возводимого здания и исходные данные для проектирования
Исходные данные:
Место строительства: г. Хабаровск
Длина здания: 288 м
Ширина здания: 84 м
Высота до низа ферм: 8,4 м
Количество пролетов: 4
Количество температурных блоков: 4
Шаг стропильных ферм: 6 м
Шаг колонн крайних: 6 м
Шаг колонн средних: 12 м
Расстояние перевозок: 7 км
Тип дорог: грунтовые
Начало монтажных работ: 04.07.2015
11
Раздел 2
Спецификация элементов сборных конструкций
Необходимые элементы сборных конструкций для возведения одноэтажного промышленного здания сводятся в таблицу 2.1
Таблица 2.1 – Спецификация элементов сборных конструкций
Наименование Элементов сборных конструкций |
Эскиз и размеры в мм |
Масса элемента |
Потребное кол-во элементов на всё здание, шт. |
Масса элементов на всё здание, т |
1 |
2 |
3 |
4 |
5 |
Колонна крайняя КК (шаг 6 м) |
|
5,3 |
104
|
551,2 |
Колонна средняя КС (шаг 6 м) |
|
10,7 |
84 |
898,8 |
Колонна фахверковая КФ (шаг 6 м) |
|
5,9 |
20 |
118 |
П |
|
0,66 |
96 |
63,36 |
Подкрановая балка ПБ-12 |
|
2,3 |
144 |
331,2 |
одкрановая
балка ПБ-6
12
В |
|
0,34 |
8 |
2,72 |
Вертикальные стальные связи ВС-12 |
|
0,9 |
12 |
10,8 |
Подстропильная ферма |
|
10,5 |
72 |
756 |
|
|
|
∑N1=540 |
∑P1=2732,1 |
С |
|
6,7 |
104 |
696,8 |
Стропильная ферма СФ – 24 |
|
9,6 |
104 |
998, |
Плита покрытия ПП |
|
2,3 |
1344 |
3091,2 |
|
|
|
∑N2=1552 |
∑P2=4786,5 |
ертикальные
стальные связи ВС-6
тропильная
ферма СФ -18
13
Степень укрупнения конструкций выражается отношением общей массы ∑P1 сборных элементов к их количеству ∑N1:
P1ср.
=
=
=
5,06;
P2ср.
=
=
;
K1ед.
=
=
=
0,47
K2ед.
=
=
=
0,29
14
Раздел 3
Ведомость объемов монтажных работ
Таблица 3.1 – Ведомость объемов монтажных работ
Наименование работ и процессов |
Единицы измерения |
Количество |
1 |
2 |
3 |
1. Монтаж КК массой до 6 т (ЕНиР Е4-1-4) |
шт. |
104 |
2. Монтаж КС массой до 20 т (ЕНиР Е4-1-4) |
шт. |
84 |
3.Монтаж КФ массой до 6,5 т (ЕНиР Е4-1-4) |
шт. |
20 |
4. Замоноличивание стыков |
шт./м3 |
104*0,06+84*0,06 +20*0,06=12,48 |
5. Монтаж ВС-6 массой до 0,5 т (ЕНиР Е22-1-6) |
шт. |
8 |
6. Монтаж ВС-12 массой до 1 т (ЕНиР Е22-1-6) |
шт. |
12 |
7. Сварка ВС с колоннами |
пог.м. |
20*0,4=8 |
8. Монтаж ПБ-6 массой до 1 т (ЕНиР Е5-1-9) |
шт. |
96 |
9. Монтаж ПБ-12 массой до 3 т (ЕНиР Е5-1-9) |
шт. |
144 |
10. Сварка ПБ с колоннами |
пог.м. |
240*1=240 |
11. Монтаж подстропильной фермы (ЕНиР Е4-1-6) |
шт. |
72 |
15
12. Сварка подстропильной фермы с колонной |
пог.м. |
72*0,6=43,2 |
13. Монтаж СФ-18 (ЕНиР Е4-1-6) |
шт. |
104 |
14.Монтаж СФ-24 ( ЕНиР Е4-1-6) |
шт. |
104 |
15. Сварка СФ-18 и СФ-24 с колоннами |
пог.м. |
208*0,6=124,8 |
16. Монтаж ПП 3x6 массой до 2,3 т ( ЕНиР Е4-1-7) |
шт. |
1344 |
17.Сварка ПП с фермами |
пог.м. |
1344*0,2=268,8 |
18. Замоноличивание швов между ПП |
пог.м./м3 |
1344*0,012=16,13 |
19. Обслуживание монтажного крана на 1 потоке |
смены |
121 |
20. Обслуживание монтажного крана на 2 потоке |
смены |
121 |
