3.3 Адрес оборудования.

Адрес оборудования включает следующее:

• Сетевое предприятие

• РЭС

• Подстанцию

• Вид оборудования (в настоящем программном продукте рассматриваются 7 видов оборудования):

• ТС_ - трансформатор силовой;

• АТ_ - автотрансформатор;

• РЕА - реактор;

• ТТ_ - трансформатор тока;

• ТН_ - трансформатор напряжения;

• ВМ_ - выключатель;

• BDT - вольтодобавочный трансформатор.

• Диспетчерское наименование оборудования.

• Узел (в настоящем программном продукте рассматриваются узлы: ввод 110; ввод 220; ввод 350; ввод 500; ввод 750; ввод 35; ввод 150);

• бак;

• РПН;

• газовое реле;

• элемент (для измерительных трансформаторов);

• Фаза;

• Сторона подключения (для вводов масляных выключателей).

3.4. Оперативная информация

Диагностика состояния силовых трансформаторов, автотрансформаторов производится на основании следующих параметров: по хроматографическому анализу, по физико-химическому анализу масла (ФХАМ), по диэлектрическим характеристикам твердой изоляции, по измерениям опыта холостого хода, по измерениям сопротивлений обмоток на постоянном токе, по измерениям сопротивления короткого замыкания.

Диагностика состояния вводов производится на основании следующих параметров: хроматографического анализа масла, физико-химического анализа масла, характеристик изоляции.

3.5. Описание пользовательского интерфейса эдис "Альбатрос"

После включения компьютера появится рабочий стол Windows. Обычно на нем расположено некоторое количество значков, представляющих приложения, установленые на жесткий диск компьютера. Для запуска программы дважды щелкните на ярлыке (рис.18), представляющем "ЭС Альбатрос".

Рисунок 18 – Внешний вид ярлычка ЭДИС "Альбатрос"

После загрузки программы на экран выводится рабочее окно (рис.19). Работа с программой осуществляется при помощи выбора пунктов оконного меню при помощи мыши или клавиш управления курсором. При возникновении каких-либо критических ситуации при работе пользователя с программой (например, попытка выхода в режим диагностики, не указав конкретной единицы оборудования) на экран выводятся предупреждающие сообщения.

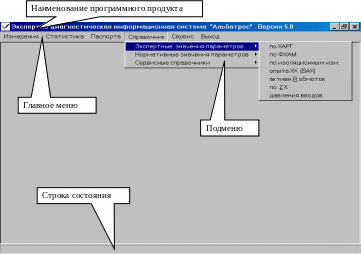

Рисунок 19 – Рабочее окно программы ЭДИС "Альбатрос"

Главное меню состоит из шести пунктов (режимов работы):

1. Измерения - предназначен для просмотра, внесения результатов измерений (оперативной информации) и их анализа по выбранной единице оборудования.

2. Статистика – предназначен для формирования выборок паспортных характеристик оборудования, проведенных планово-предупредительных работ, оборудования на контроле.

3. Паспорта – предназначен для внесения и корректировки информации по структуре энергосистемы и паспортам, установленного на подстанциях оборудования.

4. Справочник - служит для формирования 3-х блоков редко обновляемой информации, которая участвует в работе ЭДИС в виде справочников: "Экспертные значения параметров", "Нормативные значения параметров" и "Сервисные справочники".

5. Сервис - служит для доступа к опциям «Настройки системы», «Сохранение/Восстановление данных на носители информации», «Упаковка файлов».

6. Выход – предназначен для выхода из программы.

Передвижение по меню осуществляется при помощи клавиш управления курсором и клавишей ENTER, либо мышью.
