1. Классификация подшипников качения

По характеру воспринимаемой нагрузки различают подшипники радиальные, упорные, радиально-упорные;

По форме тел качения – шариковые, роликовые, игольчатые.

По числу рядов тел качения – однорядные, 2-х рядные, 3-х рядные, 4-х рядные и многорядные.

Подшипники – стандартные изделия, изготовленные на специализированных предприятиях (ГПЗ). Они обладают полной внешней взаимозаменяемостью по присоединительным поверхностям (D и d) и неполной внутренней взаимозаменяемостью между телами качения и кольцами.

Полная взаимозаменяемость по присоединительным поверхностям позволяет быстро монтировать, а также заменять изношенные подшипники без нарушения целостности узла.

3.7.2. Система условных обозначений подшипников

Полное условное обозначение подшипника состоит из основного условного обозначения (ОУО) и дополнительных знаков, расположенных слева и справа.

Знаки слева отделяются от основного условного обозначения знаком тире «- ».

Дополнительные знаки справа начинаются с прописной буквы русского алфавита.

Дополнительные знаки справа

Основные знаки условного обозначения

Дополнительные знаки слева

Рис. 43. Схема полного условного обозначения подшипника качения

Основное условное обозначение (схема 2) распространяется на подшипники с диаметром отверстия 10мм и более (кроме подшипников с диаметрами отверстий 22, 28, 32, 500 мм и более) и состоит из семи знаков (рис.44).

7 6 5 4 3 2 1

Х ХХ Х Х ХХ
						Код диаметра отверстия (получается делением d на 5
				Серия по диамерту
			Тип подшипника
		Конструктивное исполнение
	Серия по ширине

Рис.44. Схема основного условного обозначения подшипника

Первые два знака обозначают диаметр отверстия подшипника. Диаметры отверстия, кратные 5, обозначают частными от деления значения этого диаметра на число 5.

Размерная серия подшипника – сочетание серий диаметров и ширины (высоты), определяющее габаритные размеры подшипника.

Стандартом установлены следующие серии по диаметру (3-я цифра ОУО): 0, 8, 9, 1, 7, 2, 3, 4, 5, 6.

Перечень серий диаметров указан в порядке увеличения наружного диаметра при одинаковом внутреннем диаметре подшипника.

Стандартом установлены следующие серии по ширине (7-я цифра ОУО): 7, 8, 9, 0, 1, 2, 3, 4, 5, 6.

Перечень серий ширины (высоты) указан в порядке увеличения размера ширины или высоты. Серия ширины (высоты), имеющая знак 0, в условном обозначении не указывается

Условное обозначение размерной серии формируется из цифр, стоящих на третьем и седьмом местах ОУО, остальные места ОУО занимаются нулями.

Например: ОУО → 0060305. Тогда условное обозначение размерной серии → 0000300.

Знаки 7 или 8 на 3-ем месте схемы 2 основного условного обозначения означают нестандартный наружный диаметр или ширину. Такие подшипники не имеют в обозначении 7-го знака (серию ширины).

Тип подшипника означает 4-ый знак ОУО подшипника.

Условное обозначение типа обозначается числом от 0 до 9. Каждому обозначению соответствует наименование типа подшипника. Например:

0 – шариковый радиальный;

6 – радиально-упорный шариковый;

7 – роликовый конический;

Конструктивное исполнение устанавливается ГОСТ 3395. Условное обозначение конструктивного исполнения по этому ГОСТу включает числа, стоящие на 4-ом, 5-ом и 6-ом местах ОУО, остальные места занимаются нулями.

0060305 → 0060000 = 60 000. Наименование: однорядные с одной защитной шайбой.

0066411 → 0066000 = 66000. Наименование: однорядные неразъемные со скосом на наружном кольце с углом контакта α = 36 ⁰.

Знаки, обозначающие дополнительные требования

Знаки, расположенные слева от ОУО, определяют класс точности, группу радиального зазора, момент трения, категорию подшипника.

Стандартом устанавливаются следующие классы точности: 8, 7, 0, 6Х, 6, 5,4, 2, Т. Классы перечислены в порядке увеличения точности.

Классы точности подшипников характеризуются предельными значениями размеров, формы и расположения поверхностей подшипников.

К основным относятся классы точности: 0, 6, 5, 4, 2.

Дополнительные 7, 8 классы грубее нулевого класса. Их применяются по заказу потребителей в неответственных узлах.

0,6,5,4,2,Т – для шариковых и роликовых радиальных и шариковых радиально-упорных подшипников;

0,6,5,4,2 - для упорных и упорно-радиальных подшипников.

Класс 6Х используется для роликовых конических подшипников.

Класс Т предусмотрен для шариковых и роликовых радиальных и шариковых радиально- упорных подшипников.

Категории подшипников: А, В, С.

В них устанавливаются допустимые уровни вибрации и другие дополнительные технические требования.

Для категории А устанавливается 16 дополнительных требований.

Для категории В устанавливается 9 дополнительных требований.

К категории С относятся подшипники 8, 7, 0, 6 классов точности, к которым не предъявляются дополнительные технические требования.

Знаки расположенные справа от ОУО, определяют: материал детали; конструктивные изменения; смазку; требования по уровню вибрации и специальные технические требования.

Обозначение информации, расположенной справа, состоит из одного, двух или трех знаков: из одной заглавной буквы русского алфавита и одной или двух цифр (от 1 до 9).

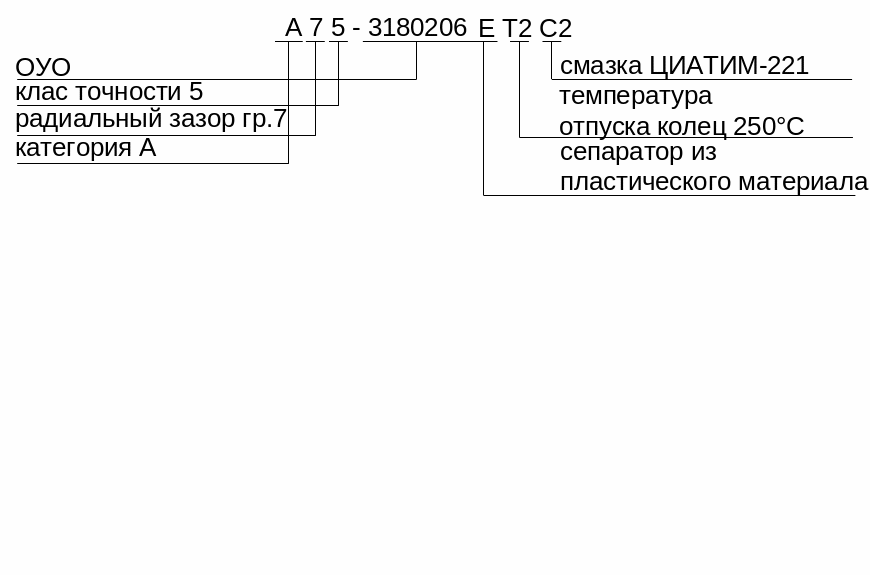

Пример полного условного обозначения подшипника представлен на рис. 45. Оно расшифровывается следующим образом:

А – категория А;

7 – радиальный зазор по группе 7;

5 – класс точности 5;

3180206 – ОУО – радиальные шариковые однорядные с двусторонним уплотнением; размерная серия – 3000200, внутренний диаметр – 30 мм.

Е – сепаратор из пластического материала;

Т2 – температура отпуска колец 250°С; С2 – смазка ЦИАТИМ – 221.

Рис.45. Пример полного условного обозначения подшипника
