Решение.
Конструкция состоит из двух балок АС и ВС, соединенных между собой шарниром С. Связями для данной конструкции являются жесткая заделка в т. А и подвижный шарнир в т. В. Указанные связи, в соответствии с условием задачи, являются идеальными. Конструкция под действием внешних нагрузок находится в равновесии, а это означает, что данная механическая система (конструкция) имеет ноль степеней свободы.
1. Определение реакции RB.
Для определения
реакции связи В
мысленно отбрасываем эту связь, заменяя
ее действие на конструкцию реакцией
этой связи. Таким образом, переводим
реакцию
в разряд внешних сил. Отбросив связь В
и заменив ее реакцией
,
конструкция условно становится подвижной
с одной степенью свободы потому, что
балка АС
осталась неподвижной, а балка ВС
имеет возможность вращаться вокруг
шарнира С
(рис. Д7.3). Поэтому стало возможным дать
возможное перемещение δφ
Рис. Д7.3
при вращении балки ВС вокруг шарнира С и составить одно уравнение равновесия на основе принципа возможных перемещений. Из этого уравнения и найдем искомую реакцию RB.
Переведя реакцию
связи В
в разряд внешних получаем, что на
конструкцию действуют силы
,
,
и момент М.
Связь А
является идеальной, поэтому ее реакции
не будут входить в уравнение принципа
возможных перемещений.
Дадим конструкции возможное перемещение δφ и составим уравнение равновесия на основе принципа возможных перемещений:
(1)
В уравнении (1) элементарные работы равны:
а) силы RB:
б) момента М:
здесь взят знак «минус» потому, что направление момента и элементарного угла поворота δφ противоположны;
в) силы P1:
Элементарная работа силы равна нулю потому, что приложена к неподвижной точке (возможное перемещение δφ относится только к балке ВС; балка АС при этом остается неподвижной);
г) силы P2:

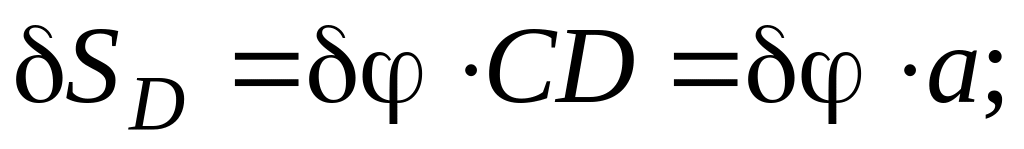

где δSD – возможное перемещение точки D (точки приложения силы ).
Найдем соотношения между возможными перемещениями δφ, δSВ и δSD:
(2)
Подставим в уравнение (1) значения элементарных работ с учетом выражений (2):
(3)
Так как δφ ≠ 0, то определим из уравнения (3) искомую реакцию RB:
кН.
2. Определение реакций связи А.
Связь А – жесткое защемление. В общем случае реакции жесткого защемления складываются из реактивного момента МА и силы реакции, направление которой нам заранее неизвестно. Поэтому, при решении задач целесообразно силу реакции жесткого защемления разложить на две взаимно перпендикулярные составляющие, например, на вертикальную составляющую и горизонтальную составляющую.
Таким образом, реакции жесткого защемления А состоят из:
а) реактивного момента МА;
б) горизонтальной составляющей ХА;
в) вертикальной составляющей УА.
2.1. Нахождение реактивного момента МА.
Для нахождения реактивного момента МА мысленно отбрасываем связь, которая препятствует вращению балки АС вокруг точки А, заменяя жесткое защемление новой связью – неподвижным шарниром и прикладывая к ней реактивный момент МА (рис. Д7.4). Таким образом, неизвестную реакцию МА переводим в разряд внешних нагрузок.
В
Рис. Д7.4
следствие
замены связи конструкция становится
подвижной с одной степенью свободы
потому, что балка АС
может вращаться вокруг неподвижного
шарнира А,
в то же время заставляя балку ВС
двигаться поступательно. Поэтому дадим
системе возможное перемещение δφ при
вращении балки АС
вокруг шарнира А
и составим уравнение равновесия на
основе принципа возможных перемещений,
из которого и определим искомый реактивный
момент МА.
На конструкцию действуют сосредоточенные силы и и моменты М и МА. Связи А (неподвижный шарнир) и В (шарнир подвижный) являются идеальными, поэтому их реакции не входят в уравнение принципа возможных перемещений:
(4)
Определим значение элементарных работ, входящих в уравнение (4):
а) элементарная работа реактивного момента:
б) элементарная работа силы :
Здесь δSE - элементарное перемещение точки Е балки АС, к которой приложена сила ;
в) элементарная работа силы :
где δSС – элементарное перемещение т.С;
г) элементарная работа момента М:
т.к. балка ВС совершает движение без вращения.

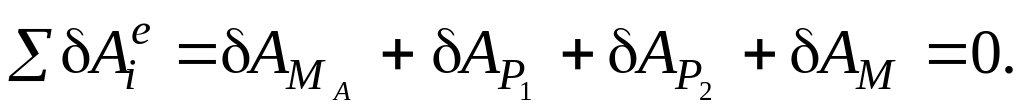

Подставляем полученные значения элементарных работ в уравнение (4):
(5)
Сокращая обе части уравнения (5) на δφ ≠ 0, найдем искомый реактивный момент:
кН·м.
2.2. Нахождение горизонтальной составляющей ХА.
Д
Рис. Д7.5
ля
определения горизонтальной составляющей
реакции жесткого защемления
отбросим связь, которая препятствует
горизонтальному перемещению точки А.
С этой целью заменим жесткое защемление
ползуном в горизонтальных направляющих,
который жестко соединен с балкой АС
и приложим к ползуну неизвестную реакцию
(рис. Д7.5). Вследствие замены связи
конструкция становится подвижной с
одной степенью свободы и вся
конструкция может перемещаться
поступательно. Дадим
системе возможное перемещение δх,
направленное вдоль реакции
и составим уравнение равновесия на
основе принципа возможных перемещений
(учитываем, что внешние нагрузки в данном
случае:
,
,
и М):
(6)
Вычислим значения элементарных работ, входящих в уравнение (6):

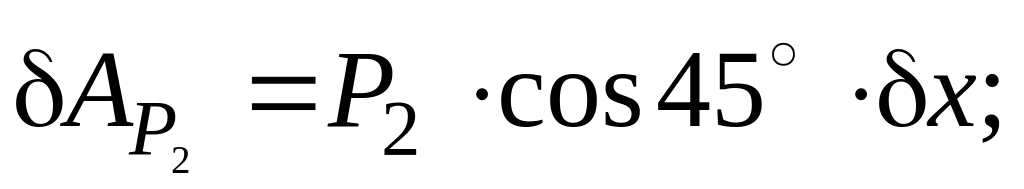

а) элементарная работа силы :
б) элементарная работа силы :
в) элементарная работа силы :

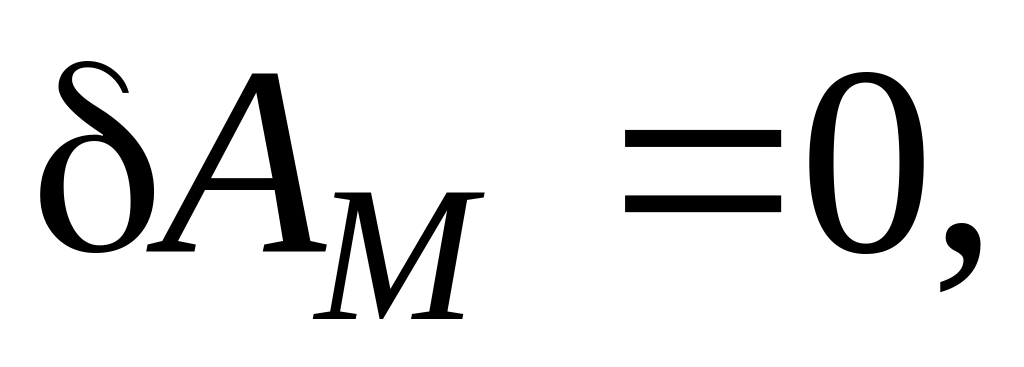

г) элементарная работа момента М:
Работа момента М равна нулю, т.к. балка ВС не совершает вращательного движения.
Следовательно, уравнение (6) примет вид:
Находим искомую реакцию:
кН.
Знак «минус» означает, что в действительности реакция направлена в ту сторону, противоположную той, которая показана на рис. Д7.5.
2.3. Нахождение вертикальной составляющей УА.
Т
Рис. Д7.6
очки
А. Для этого
заменим связь «жесткое защемление»
другой связью – «ползун, жестко связанный
с балкой АС,
перемещающийся в вертикальных
направляющих» и приложим к ползуну
неизвестную реакцию
(рис. Д7.6).
Дадим системе возможное перемещение δу. При этом балка АС будет совершать поступательное движение, а балка ВС будет вращаться вокруг точки В. Учитывая, что внешние нагрузки в этом случае , , и М, составим уравнение равновесия на базе принципа возможных перемещений:

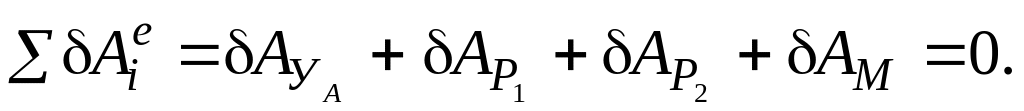

(7)
Элементарные работы равны:

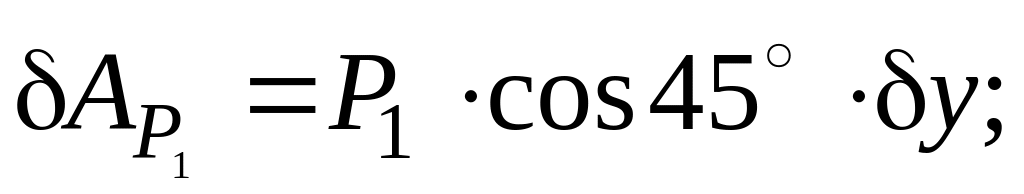

а) силы :
б) силы :
в) силы :

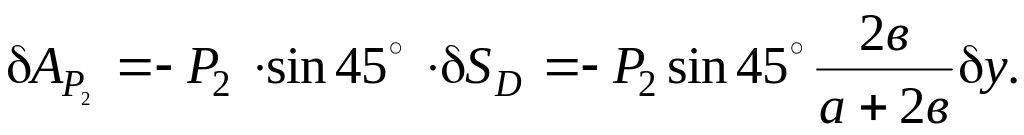

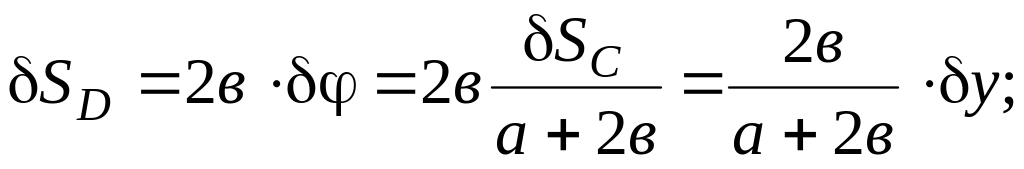

(8)
В уравнении (8) учтено, что
г) момента М:
Подставим выражения элементарных работ в уравнение (7):
Отсюда:
кН.
Знак «минус», как и при нахождении реакции , означает что действительное направление реакции противоположно принятому в наших расчетах.
Ответ: RB = 15,2 кН; МА = 18,0 кН·м; ХА = -21,2 кН; УА = -10,9 кН.
Пример 2 выполнения задания Д7.
Условие задачи: Определить реакции идеальных связей составной конструкции, изображенной на рис. Д7.7, если заданы следующие параметры: Р1 = 12 кН; Р2 = 18 кН; М = 10 кН·м; а = 1,0 м; в = 0,25 м; α = 45°.
