Пример 4

Задание:

Провести сбор нагрузок на фундамент под среднюю колонну гражданского каркасного здания. Каркас железобетонный. Колонны каркаса сечением 40 , покрытие по ж/б балкам сечением , состав покрытия такой же, как в примере 3. Пролет здания и шаг колонн 12м. Здание четырех этажное с подвалом. Высота этажа 2,8м, высота подвала 2,4м. Район строительства по весу снегового покрова – II. План и разрез здания приведены на рис.6 .

Решение:

Грузовая площадь для нагрузок от покрытия и перекрытия –

Подсчет вертикальных нагрузок сводится в таблицу 4 .

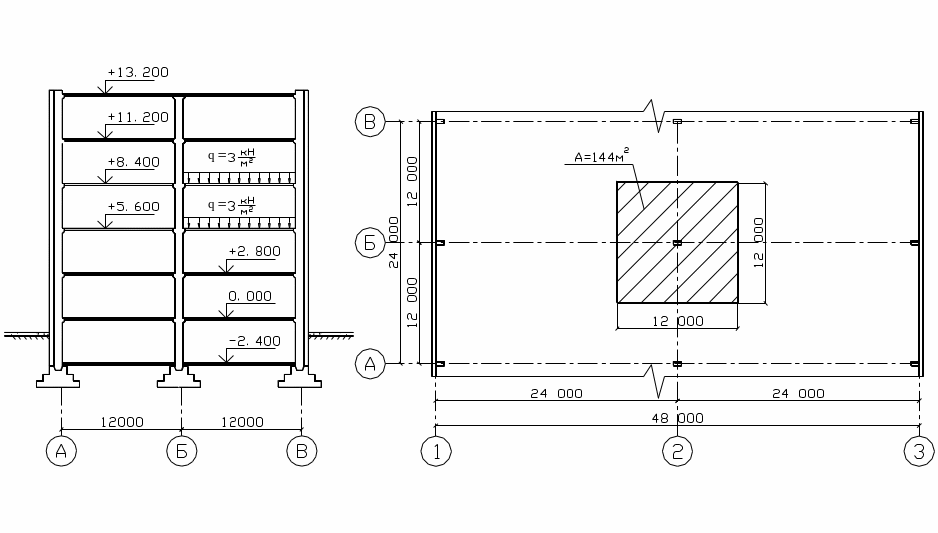

Рис.6 К определению размеров грузовой площади.

Таблица 4

Нормативные и расчетные вертикальные нагрузки.

Вид нагрузки	Нормативная , кН		Расчетная , кН
Постоянная от покрытия: а) защитный слой гравия 0,4∙144 б) трехслойный рубероидный ковер 0,12∙144 в) ребристые панели 1,58∙144 г) ригели Итого: от чердачного перекрытия а) цементн. выравн. слой 0,4∙144 б) утеплитель – пенобетон 0,12∙4∙144 в) пароизоляция 0,1∙144 г) пустотные ж/б панели ( ) д) ригели Итого: от междуэтажных перекрытий а) плиточный пол t =15мм, =20 кН/м б) цементный раствор t=20мм в) шлакобетон t =60мм, =15 кН/м г) пустотные панели д) ригели Итого от 4-х перекрытий: 4) от колонны	57,6 17,3 227,5 54 356,4 57,6 69,12 14,4 331,2 54 526,3 43,2 57,6 129,6 331,2 54 615,6∙4= 2462 64	1,3 1,2 1,1 1,1 1,3 1,2 1,2 1,1 1,1 1,1 1,3 1,3 1,1 1,1 1,1	74,9 20,8 250,3 59,4 405,4 74,9 82,9 17,28 364,3 59,4 598,8 47,52 74,9 168,48 364,3 59,5 714,7∙4= 2858,9 70,4
Временная от перегородок (0,5 кН/м на этаж) (длительная) ( ) временная по заданию (длительная) временная нормативная длительная, неполное значение: кратковременная (полное): снеговая длительная: ∙1,8/1,4 кратковременная: 1,8	273,6 410,4 103,4 - 52,8 -	1,2 1,2 - 1,2 -	301 492,5 - 587,87 - 233,3
Итого временной нагрузки	840,18		1614,67
Общая нагрузка	4248,88		5548,25

Значение снижающего коэффициента:

;

Изгибающий момент возникает только от действия временной нагрузки по заданию, т.к. колонна от остальных нагрузок загружена симметрично.

Пример 5

Задание:

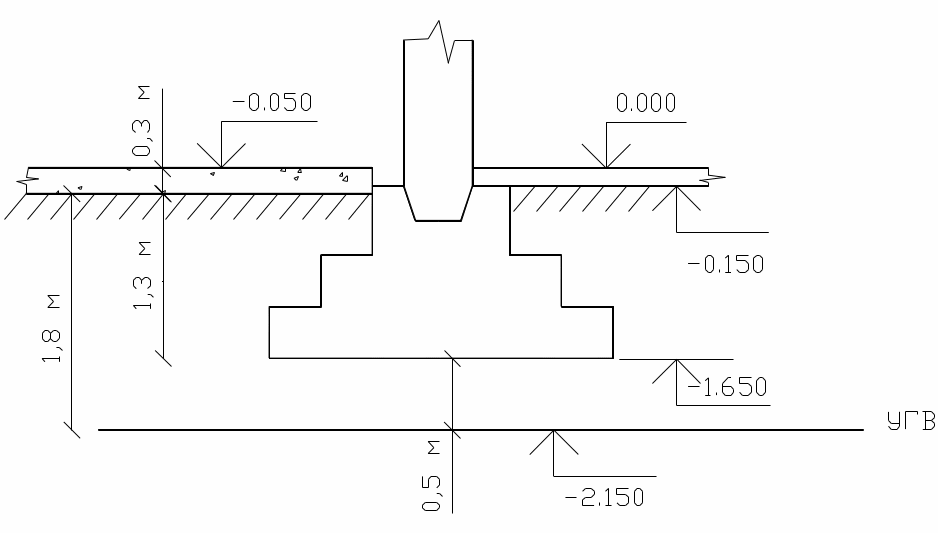

Определить глубину заложения подошвы фундамента под колонну среднего ряда производственного каркасного здания без подвала с полами по грунту. Район строительства – г. Воронеж. Грунт основания – суглинок мягкопластичный. Подземные воды в период сезонного промерзания находятся на глубине 1,8 м от поверхности грунта. Температура воздуха в помещении - 20 .
