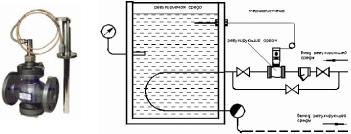

2.8. Манометрический регулятор температуры прямого действия
Регулятор температуры прямого действия типа РТ-ДО (ДЗ) предназначен для автоматического поддержания температуры регулируемой среды путем изменения расхода пара, жидких и газообразных сред. Используется для диаметров условного прохода 15, 20 и 25 мм.
Пояснение: Регуляторы прямого действия — дроссельные устройства, которые приводит в действие мембрана, находящаяся под регулируемым давлением. Любые изменения давления среды вызывают смещение мембраны, благодаря чему меняется проходное сечение дроссельного устройства. Ввиду этого уменьшается или увеличивается количество среды, пропускаемой регулятором.
Они используют энергию чувствительного элемента (термобаллона)
2.9. Манометрический регулятор температуры непрямого действия
Регулятор непрямого действия используется для диаметров условного прохода 32, 40, 50 и 65 мм
Пояснение: У регуляторов непрямого действия регулирующий орган перемещается под воздействием энергии от стороннего источника. Регуляторы этого типа оснащаются вспомогательным устройством — пилотным вентилем . Уравновешивание усилий от давления среды на мембрану осуществляется при помощи давления, устанавливаемого пилотным вентилем. В таких устройствах используется энергия регулируемой среды.
Конструктивно состоит из пилотного вентиля ПВ (регулятора прямого действия) и исполнительного механизма ИМ.
Принцип действия. При повышении температуры, манометрическая термосистема ПВ сжимает сильфон отжимая пружину задатчика, открывает проходное отверстие вентиля и увеличивает подачу пара на поршень 1 исполнительного механизма.
Поступление пара на поршень становится больше, чем его расход через отверстие 2 в поршне и давление Рпр в надпоршневом пространстве растет.
Поршень опускается вниз, клапан отжимает пружину 3, увеличивая проходное сечение, и увеличивая отвод пара компрессором из испарителя. Перемещение клапана будет до тех пор, пока давление пара над поршнем не сравнится с давлением Рвс (т.е. расход пара через отверстие 2 не сравнится с притоком пара).
Давление в испарителе Ро и соответственно tо, понизятся, что увеличит приток жидкого холодильного агента в испаритель
САМОСТОЯТЕЛЬНО: [ЛИТЕРАТУРА: Канторович и Подлипенцева. Основы автоматизации холодильных установок, стр.134]
