Ар. 1. Конструктивные схемы гражданских зданий. Классификация зданий по назначению, степени распространенности, капитальности

Конструктивная система - взаимосвязанная совок. верт. и гор. несущих констр., которые совместно обеспечивают его прочность, жесткость и устойчивость. Гор. констр. – перекрытия и по­крытия воспринимают верт. и гор. на­грузки, передавая их на верт. несущие конструкции. А те в свою очередь передают эти нагруз­ки на основание.

Гор. констр. мас­совых капитальных гр. зд., однотипны и обычно представляют собой железобетонный диск.

Верт. несущие констр. раз­нообразны: стержневые (стойки каркаса), плоскостные (стены, диафрагмы), объёмно-пространственные элементы высотой в этаж (объемные блоки), внутр. объемно-пространственные полые стержни на высоту здания – стволы жесткости, объем­но-пространственные внешние несущие констр. на высоту здания в виде тонкостенной оболочки замкнутого сечения.

Соотв. примененному виду верт. несущей конструкции используют пять основных констр. систем граж­д. зданий: каркасную, бескаркасную, объемно-блочную, ствольную и оболочковую

Также широко применяют комбинированные констр. системы: с неполным карка­сом, каркасно-связевая с вертикальными свя­зями в виде стенок жесткости (каркасно-диафрагмовая), каркасно-ствольная, каркасно-объемно-блочная, объемно-блочно-стеновая, ствольно-стеновая, стволько-оболочковая, каркасно-оболочковая и др.

Бескаркасная система - основная в массовом жилищном строительстве домов различной этажности, каркасная и каркасно-диафрагмовая – в строительстве массовых об­щественных зданий, объемно-блочную и объёмно-блочно-стеновую применяют для жилых зданий средней и повышенной этажности, системы ствольную, ствольно-стеновую, каркасно-ствольную, каркасно-объемно-блочную и ствольно-объемно-блочную – для жилых и общественных здании выше 20 этажей, ствольно-оболочковую, оболочко-диафрагмовую и каркасно-оболочковую системы – для общественных и многофункцио­нальных высотных (выше 40 этажей) зданий.

Помимо основных типообразующих при­знаков, существуют дополнительные классификационные признаки внутри каждой из конструктивных систем. Так, например, в зависимости от располо­жения несущих стен в бескаркасных зданиях различают перекрестно-стеновой, поперечно-стеновой и продольно-стеновой варианты кон­структивной системы Конструкции сборных перекрытий, применяемые в массо­вом строительстве, в зависимости от величи­ны перекрываемого пролета условно делят на перекрытия малого (2,4-4,5 м) и большого (6-7,2 м) пролета.

В семействе каркасных конструктивных систем в зависимости от расположения ригелей различают : с продольным, поперечным или безригельным каркасом.

Основные требования СНиП, предъявляемые к зданиям и сооружениям, позволяют разбить эти здания и сооружения по их назначению на четыре основные группы:

• Жилые здания; Общественные здания и сооружения; Административные и бытовые здания; Производственные здания.

Жилые здания делятся по архитектурной планировке на шесть групп:

• Жилые здания секционного типа; Блокированные жилые дома; Жилые здания галерейного типа; Жилые здания коридорного типа; Жилые индивидуальные дома; Мобильные дома.

Общественные здания и сооружения классифицируются:

• Здания для образования, воспитания и подготовки кадров. Детские дошкольные учреждения, объединенные с начальной школой. Общеобразовательные и специализированные школы  интернаты, межшкольные учебно-производственные комбинаты. ПТУ и учебные заведения для подготовки и переподготовки рабочих кадров. Средние специальные учебные заведения. ВУЗы. Учебные заведения для подготовки и повышения квалификации специалистов. Внешкольные учреждения и др.

Административные и бытовые здания разделяются:

• Административные здания и помещения. Помещения управления и КБ. Помещения информационно-технического назначения. Кабинеты охраны труда. Помещения общественных организаций. Помещения для учебных занятий.  Бытовые здания и помещения. Санитарно-бытовые помещения. Помещения здравоохранения.

• Помещения предприятий общественного питания. Помещения предприятий торговли и службы быта. Помещения культурного обслуживания.

Производственные здания можно разделить по основным отраслям промышленности.

Классификация жилых зданий в зависимости от материала стен и перекрытий

Группа зданий	Тип зданий	Фундаменты	Стены	Перекрытия	Срок службы, лет
I	Особо капитальные	Каменные и бетонные	Кирпичные, крупноблочные и крупнопанельные	Железобетонные	150
II	Обыкновенные	Каменные и бетонные	Кирпичные и крупноблочные	Железобетонные или смешанные	120
III	Каменные, облегченные	Каменные и бетонные	Облегченные из кирпича, шлакоблоков и ракушечника	Деревянные или железобетонные	120
IV	Деревянные, смешанные, сырцовые	Ленточные бутовые	Деревянные, смешанные	Деревянные	50
V	Сборно-щитовые, каркасные глинобитные, саманные и фахверковые	На деревянных “ступенях” или бутовых столбах	Каркасные глинобитные	Деревянные	30
VI	Каркасно-камышитовые	На деревянных “ступенях” или на бутовых столбах	Каркасные глинобитные	Деревянные	15

Классификация общественных зданий в зависимости от материала стен и перекрытий

Группа зданий	Конструкция зданий	Срок службы, лет
I	Здания особо капитальные с железобетонным или металлическим каркасом, с заполнением каменными материалами	175
II	Здания капитальные со стенами из штучных камней или крупноблочные; колонны или столбы железобетонные либо кирпичные; перекрытия железобетонные или каменные, своды по металлическим балкам	150
III	Здания со стенами из штучных камней или крупноблочные, колонны и столбы железобетонные или кирпичные, перекрытия деревянные.	125
IV	Здания со стенами из облегченной каменной кладки; колонны и столбы железобетонные или кирпичные, перекрытия деревянные.	100
V	Здания со стенами из облегченной каменной кладки; колонны и столбы кирпичные или деревянные, перекрытия деревянные.	80
VI	Здания деревянные с бревенчатыми или брусчатыми рубленными стенами.	50
VII	Здания деревянные, каркасные и щитовые	25
VIII	Здания камышитовые и прочие облегченные (деревянные, телефонные кабины и т.п.).	15
IX	Палатки, павильоны, ларьки и другие облегченные здания торговых организаций.	10

Производственные здания по группам капитальности

	Группы
Конструктивные элементы	I	II	III	IV	V	VI
Фундаменты	Железобетонные, бетонные, бутобетонные, бутовые, кирпичные				Деревянные стулья или каменные столбы	Глинобитные, грунтовые
Стены	Кирпичные, из вечного камня, крупноблочные, крупнопанельные		Каменные облегченные их всех видов кирпича и легких камней	Деревянные рубленные и брусчатые смешанные (кирпичные и деревянные)	Щитовые и каркасно-засыпные, сырцовые, саманные и глинобитные	Каркасно-камышитовые и другие облегченные
Перекрытия	Железобетонные	Смешанные (металлические и деревянные заполнения)	Деревянные
Кровля	Железные, асбестоцементные, черепичные

Ар. 2. Индустриализация, типизация, унификация, стандартизация при проектировании и строительстве

Индустриализация строительства, развитие и совершенствование строительного производства на базе использования современных средств механизации и автоматизации строительных процессов. Цель И. с. — повышение производительности труда, замена ручного труда машинами, ускорение темпов строительства и ввода в действие объектов, снижение их стоимости и повышение качества. И. с. — главное направление научно-технического прогресса в строительстве. Повышение уровня И. с. основано на широком применении сборных крупноразмерных элементов с высокой степенью заводской готовности, при котором строительное производство превращается в механизированный, поточный процесс сборки и монтажа зданий и сооружений из конструкций и деталей, изготовленных на заводах.

Индустриализация строительства может осуществляться двумя путями:

1. перенесение максимального объема производственных операций в заводские условия: изготовление укрупненных сборных элементов в высоким уровнем заводской готовности на механизированных или автоматизированных технологических линиях с нетрудоемким механизированным монтажом этих элементов на строительной площадке.

2. сохранение всех или большинства производственных операций на строительной площадке со снижением их трудоемкости за счет применения механизированного оборудования, машин и инструментов (скользящая, объемная или плоскостная инвентарная переставная опалубка, бетононасосы, бетоноукладчики и т.п.).

Индустриализация затрагивает в равной мере деятельность строительной индустрии и промышленности строительных материалов. Предпосылкой И. с. является типизация проектных решений. Типизация позволяет использовать стандартные строительные конструкции и детали, что обеспечивает экономичность их массового заводского производства. В свою очередь основой типизации является унификация объёмно-планировочных и конструктивных решений зданий и сооружений.

В строительстве Т. характеризуется проектированием и возведением зданий и сооружений определённых типов, например жилые и промышленные здания из секций, здания и сооружения в целом — типовые школы, жилые дома, больницы, производственные цеха и т. п. Проекты таких зданий и сооружений называются типовыми. В них предусмотрено применение типовых конструкций и стандартных деталей. Для облегчения и удешевления массового производства целесообразно иметь возможно меньшее число типоразмеров стандартных деталей, например балок для перекрытий, стеновых панелей, оконных переплётов. Число типовых деталей, конструкций и зданий в целом устанавливают на основе конструктивных, технологических, экономических и т. п. соображений. Т. осуществляется на основе так называемой модульной системы и унификации элементов зданий и сооружений. Т. является важнейшим условием для внедрения в строительстве индустриальных методов возведения зданий и сооружений, снижения стоимости, сокращения сроков и повышения качества строительства.

Унификация

Унификация - научно-обоснованное сокращение числа общих параметров зданий и их элементов путем устранения функционально неоправданных различий между ними.

Унификация обеспечивает приведение к единообразию и сокращению числа основных объемно планировочных размеров зданий (высот этажей , проемов перекрытий) и как следствие единообразию размеров и форм конструктивных элементов и заводского изготовления.

Унификация позволяет применять однотипные изделия в зданиях различного назначения. Она обеспечивает массовость и однотипность конструктивных элементов, что способствует рентабельности и заводскому изготовлению. Возможность сокращения числа типов несущих конструкций достигается путем унификации расчетных конструкций. Так например для конструкций перекрытия зданий ,обобщенно унифицированный ряд нагрузок (без учета собственного веса), включая всего 9-ть величин: 200,300,450,600,800,1000,1250,1600,2100 кг./см.2. При этом размеры сечения железобетонного элемента перекрытия остаются постоянными для нагрузок от 200 до 1000кг./м2, изменяется только армирование и марка бетона.

Унификация наружных ограждений связана с теплоизолирующей способностью. Для бетонных (однослойных и слоистых) панелей наружных стен в соответствии с этим параметром установлен ряд толщин - 300-350-400 мм.

Основой для унификации в геометрических размерах изделий является Единая модульная система в строительстве (ЕМС) - совокупность правил координации (взаимного согласования) объемно-планировочных и конструктивных размеров здания строительных материалов и оборудования для их формирования на основе кратности единой величине - модулей. В большинстве европейских стран в качестве единого основного модуля "М" принята  величина 100 мм.

Стандартизация, процесс установления и применения стандартов. Определение С., данное Международной организацией по стандартизации (МОС; ИСО): «Стандартизация — установление и применение правил с целью упорядочения деятельности в определённой области на пользу и при участии всех заинтересованных сторон, в частности, для достижения всеобщей оптимальной экономии при соблюдении функциональных условий и требований техники безопасности». Объекты С. — конкретная продукция, нормы, требования, методы, термины, обозначения и т.д., имеющие перспективу многократного применения, используемые в науке, технике, промышленном и с.-х. производстве, строительстве, транспорте, культуре, здравоохранении и др. сферах народного хозяйства, а также в международной торговле.

  С. существенно влияет на темпы развития и уровень производства. Базируясь на последних достижениях науки, техники и практического опыта, С. во многом не только определяет достигнутый уровень производства, но и является одним из стимулов прогресса науки и техники.

Ар. 3. Основные положения модульной системы. Объемные планировочные и конструктивные элементы. Цель применения модульной системы. Модуль единый, укрупненный, дробный. Размеры номинальные, конструктивные, натурные.

Здания и сооружения следует проектировать на базе единой модульной системы (ЕМС), представляющей собой совокупность правил координации размеров объемно-планировочных и конструктивных элементов зданий и сооружений, строительных изделий и оборудования на базе модуля 100мм. Цель применения ЕМС – создание основы для типизации и стандартизации в проектировании, производстве строительных изделий и строительстве.

Размеры строительных изделий следует назначать с учетом: максимальной унификации и сокращения количества типоразмеров строительных изделий; обеспечения взаимозаменяемости строительных изделий, выполненных из различных материалов или различающихся по конструкции; возможности использования строительных изделий одинаковых типоразмеров в зданиях различного назначения.

ЕМС предусматривает правила назначения номинальных модульных размеров строительных изделий, а также конструктивных размеров, отличающихся от номинальных на величину нормированного зазора.

Натурные размеры могут отличаться от конструктивных в пределах установленных допусков.

В большинстве европейских стран в качестве единого основного модуля "М" принята  величина 100 мм.

Производные модули делятся на:

Укрупненный модуль равен основному М, увеличенному в целое число раз. Установлен следующий предпочтительный ряд величин укрупненных модулей.

3М - 300 мм, 6М, 12М, 15М, 30М, 60М. (М-100 мм)

Укрупненный модуль используется при назначении основных конструктивно-планировочных размеров зданий по горизонтали (расстояние в осях между несущими конструкциями в продольном и поперечном направлениях, ширина проема) и по вертикали (высоты этажей, проемов), а также типов размеров крупных сборных изделий.

Понятие типоразмер совмещает в себе тип изделия (панель наружной стены, перекрытия и др.) и его размеры. Типы размер обычно содержат ряд марок - вариации внутри типа размера по каким-либо признакам - марки бетона, количество арматуры, размещение отверстий, закладных деталей и т.п.

Дробный модуль равен какой-либо из следующих частей основного модуля:

1/2М, 1/5М, 1/10М, 1/20М, 1/50М, 1/100М, т.е. 50, 20, 10, 5, 2, 1 мм.

Основные конструкции зданий при проектировании размещают в пространстве, совмещая с модульными плоскостями. Линии пересечения плоскостей (модульных), совмещенных с несущими конструкциями здания, образуют линии модульных разбивочных осей в плане и разрезе. Оси обозначаются марками (цифрами и буквами) в кружках (маркировка осей). Они маркируются арабскими цифрами и прописными буквами алфавита. Цифрами маркируются оси вдоль стороны плана с большим числом разбивочных осей. Порядок маркировки - снизу вверх и слева направо по левой и нижней сторонам плана. В начале строительства здания осуществляется размещение его осей на местности, называемого разбивкой здания  или разбивкой его осей. Разбивочные оси используются и для привязки конструкции, т.е. для определения ее положения в здании.

Расстояние между разбивочными осями конструкции кратные единому или укрупненному модулю (за исключением расстояния между стенами из кирпича или мелких блоков), называют координационным размером.

Кроме номинальных, в строительстве используют конструктивные и натурные размеры.

Конструктивный размер - проектный размер сборного изделия, отличающийся от координационного на проектную величину зазора между изделиями.

Натурный размер - физический размер изделия.

В жилищном строительстве принят укрупненный планировочный модуль - 6М (600 мм).

Ар. 4. Правила привязки конструктивных элементов к разбивочным осям (в зданиях с продольными, поперечными несущими стенами и в каркасных зданиях)

Привязка конструктивных элементов определяется расстоянием от модульной разбивочной оси до грани или до геометрической оси элемента.

Привязка стен в зданиях с продольными или поперечными несущими стенами принимается в соответствии со следующими указаниями: в наружных несущих стенных внутренняя грань размещается на расстоянии от модульной разбивочной оси, равном половине номинальной толщины внутренней несущей стены или кратном М или 2М; во внутренних стенах геометрическая ось совмещается с модульной разбивочной осью; в наружных самонесущих и навесных стенах внутренняя грань совмещается с модульной разбивочной осью.

В крупнопанельных зданиях разбивочные оси внутренних несущих стен совпадают с их геометрической осью, оси наружных стен из бетонных однослойных и двухслойных панелей размещают на расстоянии 80 мм, трехслойных - 110 мм, а из панелей, изготовленных не из бетонных материалов, - 50 мм от внутренней грани стены.

В зданиях со стенами из кирпича и мелких блоков привязка внутренней плоскости наружных стен к модульным осям составляет 100 мм, а в плоскости внутренних стен - 120 мм.

В каркасных зданиях разбивочные оси внутренних колонн размещают по их геометрической оси. Привязка крайних рядов колонн в целях максимальной унификации крайних элементов с рядовыми принимается в соответствии с особенностями конструктивной системы здания и осуществляется одним из следующих способов:

а) Внутренняя грань колонны смещается от модульной разбивочной оси на половину ширины внутренней колонны. При одинаковом сечении наружных и внутренних колонн геометрической и модульной разбивочной оси крайних колонн, совмещаются.

б) Внешние грани колонн совмещают с модульными разбивочными осями. (Нулевая привязка)

Расстояние между разбивочными осями конструкции кратные единому или укрупненному модулю (за исключением расстояния между стенами из кирпича или мелких блоков), называют координационным размером.

Кроме номинальных, в строительстве используют конструктивные и натурные размеры.

Конструктивный размер - проектный размер сборного изделия, отличающийся от координационного на проектную величину зазора между изделиями.

Натурный размер - физический размер изделия.

В жилищном строительстве принят укрупненный планировочный модуль - 6М (600 мм).

В проектах массовых общественных зданий (школ, детских учреждений) также принимают - 6М, если для их возведения используют конструкции жилых зданий. Во всех остальных случаях применяется 15М, 30М, 60М, 12М.

Высота этажа в жилых, общественных  и многоэтажных производственных зданиях принимается равной расстоянию между отметками чистого пола смежных этажей, в одноэтажных промышленных зданиях расстояние от уровня чистого пола до низа конструкции покрытия. Высота этажа жилого здания для строительства во II и III климатических районах принимается равной - 2,8 м, а в I и IV - 3 м.

Размеры высоты этажей для общественных и промышленных зданий составляют следующий модулированный ряд:

3,3; 3,6; 4,2; 5,4; 6,0; 7,2; 8,4; 9,6; 10,8; 12,6; 14,4; 16,2; 18,0 м.

Выбор высоты этажа определяется назначением здания, например, для школ и больниц - 3,3 м, для торговых залов - 4,2 м и т.д.

Ар. 5. Фундаменты гражданских зданий из бута, бутобетона, монолитного и сборного бетона. Свайные фундаменты.

Фундамент- часть здания расположенная ниже отметки дневной поверхности грунта.

Бутовые - ленточные, выполняются укладкой послойно бутовой кладки - применяется для малоэтажных зданий;

Бутобетонные – ленточные, укладка бута, как наполнителя бетона;

Монолитные – ленточные или монолитная плита, применяется для зданий любой этажности и грунта, в основном в областях со слабыми грунтами;

Сборный – из фундаментных блоков и подушек, для зданий любой этажности;

Свайный – для районов с очень слабыми грунтами (болота, близки грунтовые воды);

Ар. 6. Каменные стены из кирпича обыкновенного, керамического, легкобетонных камней. Облегченная кладка, детали стен.

Материалом для каменной кладки стен – кирпич или камни правильной формы из естественных или искусственных материалов (обож. глина, бетон), на растворе (известковом, извест-цем, цем.).

Прочность стены обеспечивают прочность камня и раствора. Наиболее распространённая кладка – 4-5 рядов ложком и перевязка 1 ряд тычком.

Устойчивость каменных наружных стен обеспечивается их пространственным взаимодействием с внутр. несущими стенами и перекрытиями.

Долговечность обеспечивает морозостойкость материалов, применяемых для наружной части кладки. Для зданий находящихся в умеренном климате, принимают не ниже F15, а для отдельных деталей стен (карнизы парапеты, цоколи, подоконники и др.) подверженному особо интенсивному атмосферному увлажнению– F25.

Рис 1.1 Конструктивные схемы крупных блоков наружных стен зданий:

а - сплошной легкобетонный блок; б, в, г - с пустотами различной формы; д, е - блок с крупными термовкладышами; ж - кирпичный блок с легкобетонным заполнителем; и - блок из эффективного кирпича.

Рис. 1.2 Виды крупных блоков внутренних стен и специальные блоки:

а - сплошной бетонный блок; б - вентиляционный блок; в - карнизный блок.

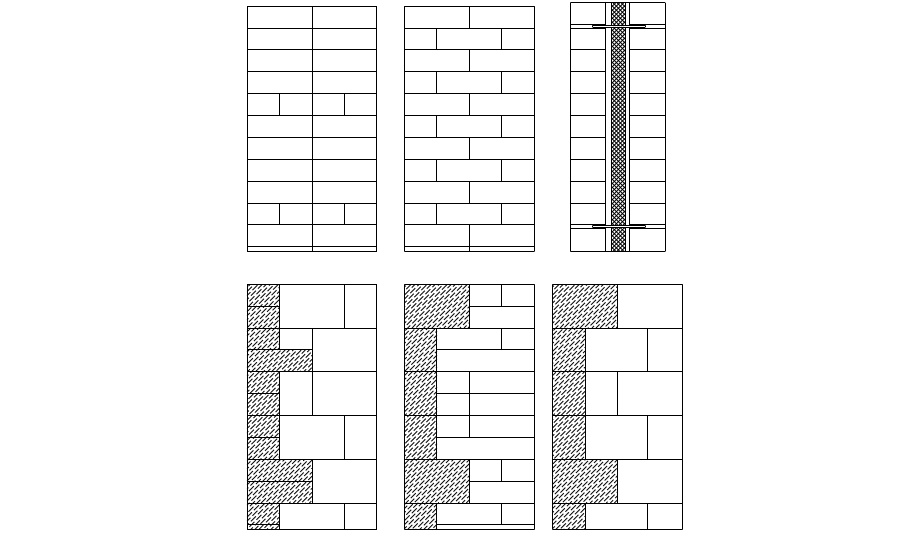

Рис. 1.4. Виды “разрезок” крупноблочных стен:

а - двухрядная; б, в - трёхрядная и четырёхрядная.

1- простеночный блок; 2- подоконный блок;3- перемычный блок;

Рис. 1. 4. 1 Варианты разрезки на блоки наружной стены лестничной клетки:

а, б - расположение окон лестничной клетки с другими окнами в одном уровне (междуэтажная площадка лестницы пересекает окно); в - расположение окна между площадками лестницы (нарушен единый ритм членения фасада и увеличивается количество типоразмерных блоков).

Детали стен.

Ар.7. Перекрытия по металлическим, железобетонным и деревянным балкам

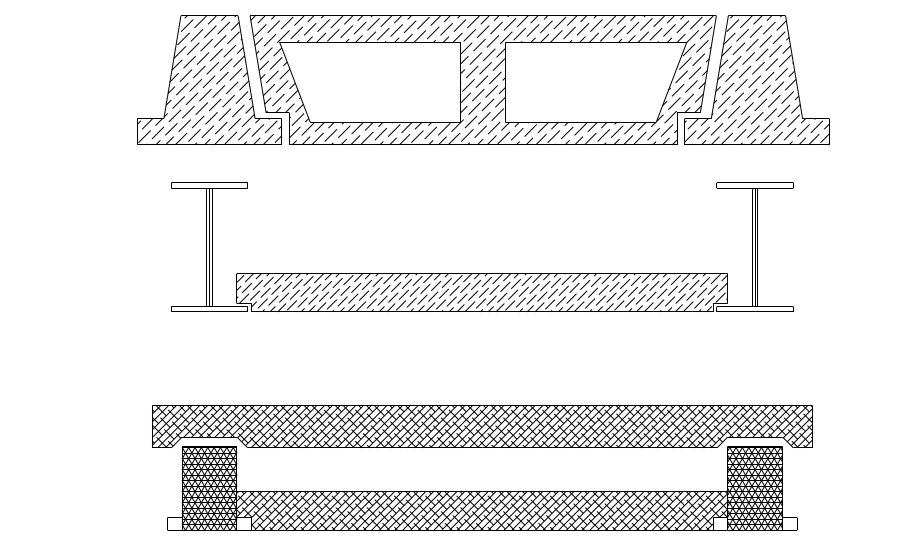

В качестве несущих конструкций перекрытий в жилых и общественных зданиях массового строительства применяют преимущественно типовые ж/б изделия. Для устройства перекрытий кирпичных и крупноблочных зданий в соответствии с ГОСт, применяют многопустотные настилы высотой 220мм с круглыми пустотами. Для устройства перекрытий помещений с пролетами 9 и 12м применяют предварительно напряженные многопустотные настилы высотой 220 и 300мм, а для покрытий – ребристые настилы.

Устройство перекрытий по железобетонным балкам допускается лишь в отдельных случаях при наличии соответствующей производственной базы. Применение перекрытий по деревянным балкам допускается только при строительстве малоэтажных зданий (индивидуальных жилых домов в сельской местности).

В полносборном домостроении используют следующие типы панелей перекрытий: сплошного сечения толщиной 120мм; сплошного сечения толщиной 160мм и многопустотные панели высотой 220мм. Панели толщиной 120мм применяют для перекрытия пролетов 2,4; 2,7; 3; 3,3; 3,6; 3,9; 4,2; 4,5м. Панели изготавливают размерами на конструктивно-планировочную ячейку («на комнату»). Только при пролетах 4,2 и 4,5м не может быть применена панель «на комнату», для перекрытия таких конструктивно-планировочных ячеек применяют два изделия («на полкомнаты» каждое). Панели толщиной 120мм используют в зданиях системы малого шага, формуют из тяжелого бетона марки М200 и армируют сварными сетками и каркасами. Панели толщиной 160мм применяют для перекрытий в зданиях системы смешанного шага.

Многопустотные панели применяют в перекрытиях панельных зданий продольно-стеновой и поперечно-стеновой (со смешанным и большим шагом поперечных стен) систем. Для пролетов 6м и более панели изготавливают предварительно напряженными. Для перекрытий каркасно-панельных и панельных общественных зданий применяют многопустотные и ребристые сантехнические панели перекрытий.

Ар. 8. Чердачные скатные крыши. Уклоны покрытий, способы их выражения. Наслонные стропила.

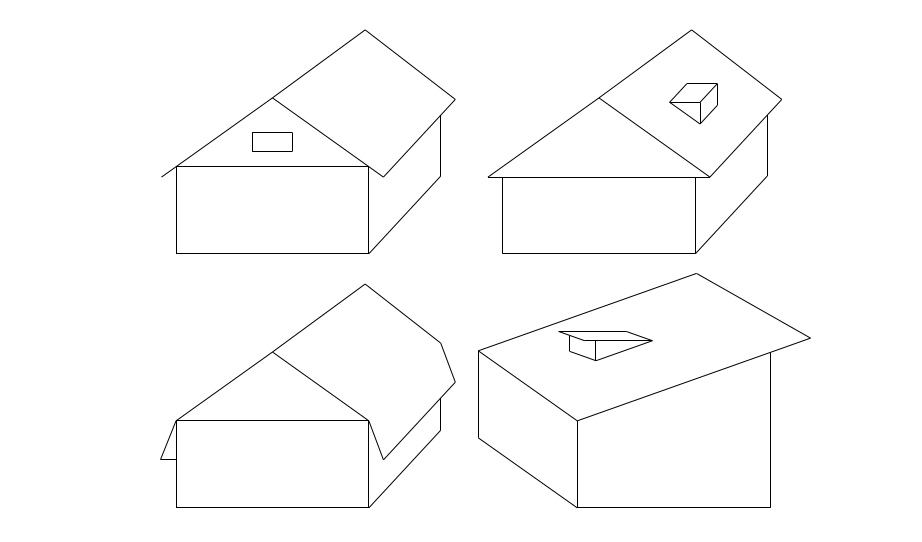

1)- 2 -скатная;2) - 4-скатная (вальмовая);3) – полувальмовая; 4) – 1-скатная.

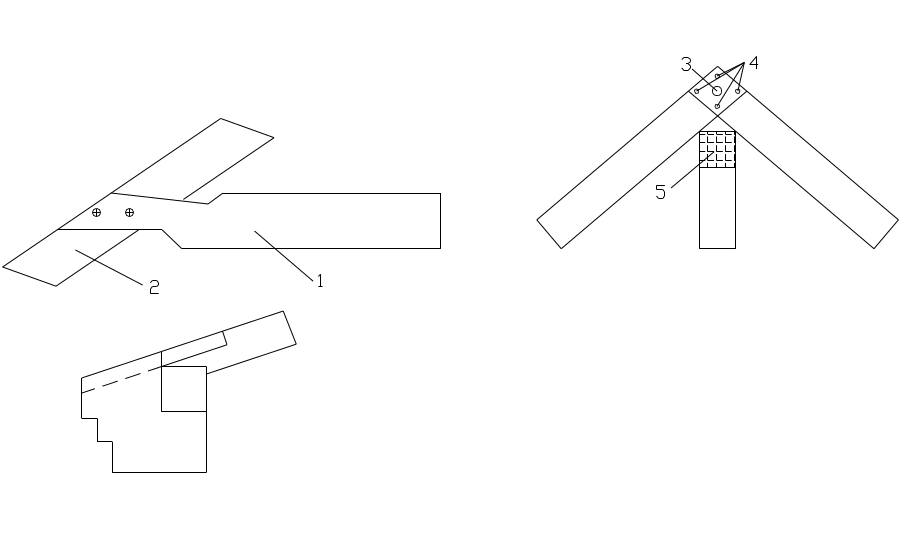

Наслонные стропила – балочная конструкция из системы параллельных наклонных балок (стропильных ног) опертых нижним концом на мауэрлат, а верхним на коньковый прогон, который поддерживают стойки и продольные подкосы, опертые на внутренние несущие стены.

Карнизный свес опирают на кобылки (коротыши, пришитые к концам стропильных ног).

1. схватка;2-стропильная нога; 3-болт;4- гвозди;5-коньковый брус.

Уклон скатов крыши назначается в зависимости от материалов, применяемых для устройства кровли, от способов их укладки и от климатических условий района, в котором возводится здание.

При проектировании уклон крыши обозначается:

1) в градусах;

2) тангенсом угла наклона, т. е. отношением подъёма ската крыши h к его заложению а (эта величина выражается в простых или десятичных дробях);

3) отношением h/l=h/2a подъема ската к пролету крыши для симметричных двускатных крыш;

4) в процентах (для крыш с небольшим уклоном).

Все применяемые в зависимости от необходимой величины уклонов кровельные материалы могут быть разделены на четыре группы, для которых в табл. 47 приведены величины нормальных уклонов.

Таблица 47 – Нормальные уклоны крыши для кровель из различных материалов

группы	Материалы кровель	Уклоны крыш (от- до)			Вес 1 м2 (кг) (от- до)
		h/a	tga	Градусы
I II   III       IV	Железные Из минеральных материалов: 1) черепичные 2)шиферные 3)асбоцементные (этернитовые) Деревянные: 1) тесовые 2) гонтовые 3) драничные Из смоляных и битумных мате риалов: 1) толевые 2) рубероидные	1/3,5-1/2,5     1/2-1       1/2-1     1/8-1/3 1/11-1/1,75	0,286-0,4     0,5-1,0       0,5-1,0     0,125-0,33 0,09-0,57	16-22     27-45       27-45     18 5-30	4,5 7,0     40-44     20-30 10-20 8-10     8 -14

Условно кровли из материалов IV группы, когда они делаются с небольшими уклонами (3 - 10%), называются плоскими.

Ар. 9. Конструктивные схемы современных крупнопанельных зданий.

Различные конструктивные схемы применяются из-за большо­го разнообразия объёмно-планировочных решений, различного уровня развития промышленности строительных материалов и произ­водства сборных изделий, обеспеченности строек подъемно-тран­спортным оборудованием.

По конструктивным схемам крупнопанельные знания подраз­деляются на здания каркасные, бескаркасные (панельные) и с не­полным каркасом.

Каркасные крупнопанельные здания основной несущей конст­рукцией имеют каркас, состоящий из колонн и ригелей, распола­гаемых поперёк и вдоль здания.

Важным преимуществом каркасной схемы является разделение функций между несущими колоннами и ограждающими ненесущими сте­нами. Разделение функций позволяет изготовлять колонны из высокопрочных материалов, а стены из предельно легких материа­лов.

К недостаткам каркасной схемы относятся большое количест­во монтажных элементов, большой расход стали и ухудшенный ин­терьер помещений из-за выступающих ребер колонн и ригелей.

Каркасные здания в зависимости от расположения ригелей могут подразделяться на здания с поперечным каркасом, с продольным каркасом, с безригельным решением перекрытия (с опиранием плиты перекрытия на 4 колонны) и пространственным карка­сом, когда ригели располагаются в поперечном и продольном направлениях (рис. 2.1. а).

Бескаркасные (панельные) крупнопанельные здания основной несущей конструкцией имеют наружные и внутренние стены-панели.

Основное преимущество бескаркасной схемы состоит в возможности использования в качестве несущих конструкций наружных и внутренних вертикальных ограждений-стен и перегородок, которые должны обладать по условиям тепло- и звукоизоляции значитель­ной массой и прочностью. Однако это преимущество относится то­лько к тем зданиям, которые имеют мелкие помещения (жилые дома, гостиницы, палатные корпуса больниц и т.п.).

Бескаркасные крупнопанельные здания могут иметь несколько вариантов расположения несущих панелей (рис. 2.1. б):

а) с несущими наружными и несущими поперечными и продоль­ными стенами [опирание настилов перекрытия производит­ся по контуру (см. рис. 2.1.6,1)];

б) с несущими наружными стенами и несущими поперечными стенами [опирание настилов перекрытия производится по трем сторонам (см. рис. 2.1.б, 2)];

в) с несущими наружными и несущими внутренними продольны­ми стенами [опирание настилов перекрытия производится по двум сторонам (см. рис, 2.1.б, 3)].

Крупнопанельное здания с неполным каркасом по своей кон­структивной схеме занимают промежуточное положение между кар­касной и бескаркасной схемами.

В домах с такой схемой используется несущая способность наружных стен и колонн, расположенных внутри здания в опреде­лённом порядке.

В зависимости от расположения в плане несущих и ограждающих элементов эта схема имеет следующие три разновидности (см. рис. 2.1,в):

а) с наружными несущими стенами и внутренним поперечным каркасом (см. рис. 2.1.в,1);

б) с наружными несущими стенами и внутренним продольным каркасом (см. рис. 2.1.в, 2);

в) безригельная схема [опирание настилов перекрытия здесь производится двумя узлами - на две колонны и одной сто­роной - на наружную стену (см. рис. 2. 1. в, 3)].

Эта схема применялась ранее в массовом жилищном строитель­стве, но не выдержала конкуренции с более рациональными первыми двумя схемами. Существуют и другие конструктивные схемы крупнопанельных зданий как в СССР, так и зарубежом, но они не получили распространения.

Характерная особенность крупнопанельных зданий заключа­ется в том, что при их проектировании возникает противоречие между естественным

а.1

а.4

б.3

а.2

б.1

в.1

а.3

б.2

в.2

в.3

в)

б)

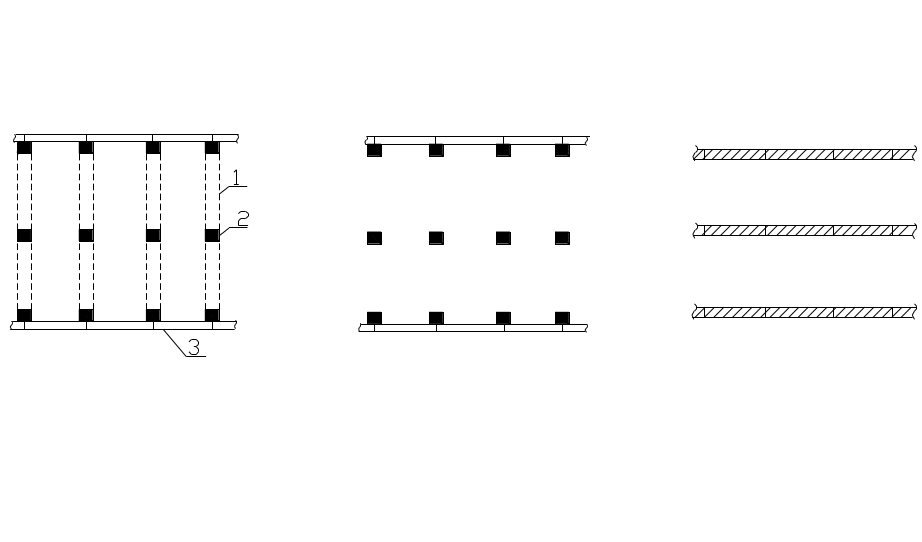

Рис. 2.1.Конструктивные схемы крупнопанельных зданий.

а – каркасные; б – бескаркасные; в – с неполным каркасом; а.1. – с поперечным каркасом; а.2. – с продольным каркасом; а.3. – с пространственным каркасом; а.4. – безригельный каркас; б.1. – с несущими наружными и несущими поперечными и продольными стенами; б.2. - с несущими наружными и несущими поперечными стенами; б.3. - с несущими наружными и несущими продольными стенами; в.1. - с несущими наружными стенами и внутренним поперечным каркасом; в.2. - с несущими наружными стенами и внутренним продольным каркасом; в.3. безригельная схема; 1 – ригель; 2 – колонна; 3 – стена.

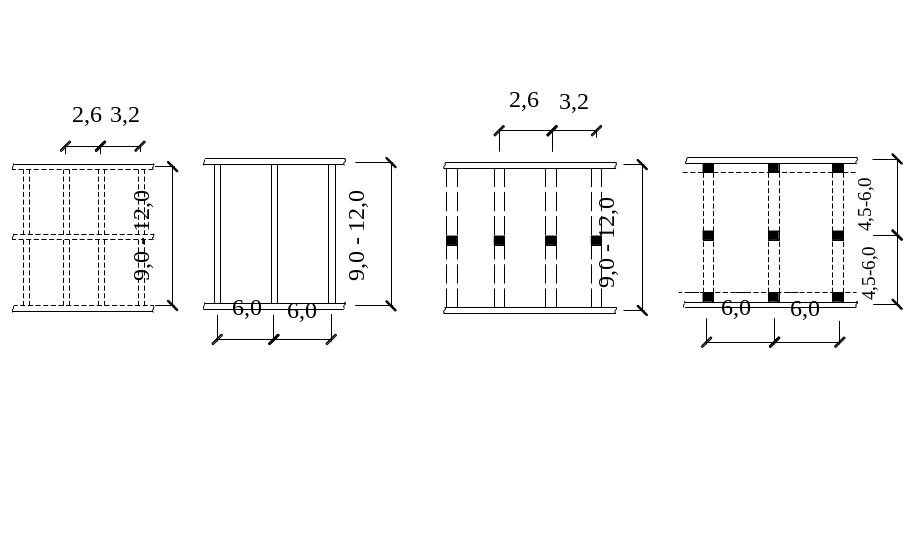

Рис.2.2. Системы с поперечными несущими конструкциями. а – с малым поперечным шагом несущих стен и несущими продольными стенами; б – с широким поперечным шагом несущих стен; в – с наружными несущими стенами и внутренним поперечным каркасом; г – с полным каркасом.

а) б) в)

Рис. 2.3. Системы с продольными несущими конструкциями.

а – с продольными несущими стенами; б – с наружными несущими стенами и внутренним продольным каркасом; в – с полным продольным каркасом.

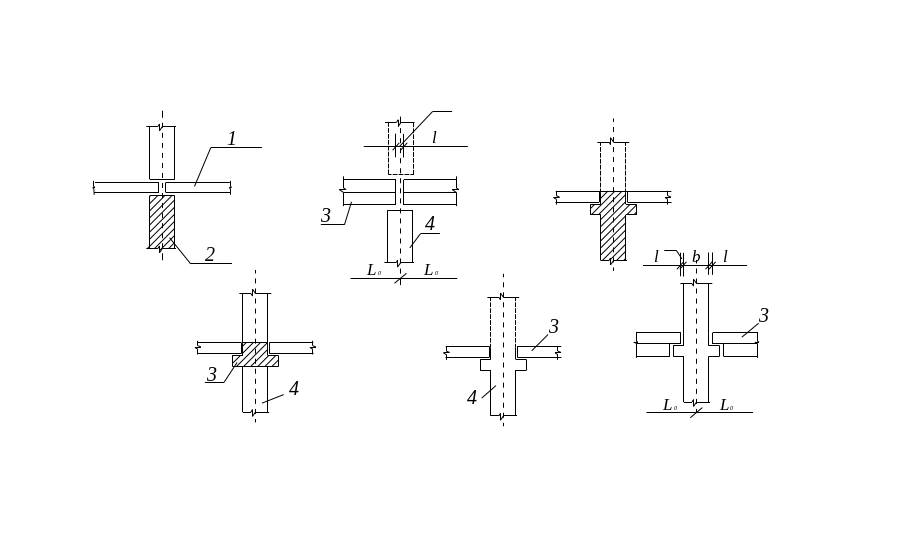

Рис. 4.2. Схемы опирания конструктивных элементов.

а – опирание панелей на стены; б – платформенное опирание ригелей на колонны; в – опирание панелей на стены с консолями; г – опирание панелей на полки ригелей; е – опирание ригелей на выступающие консоли; ж – то же,

Вид В-В

Вид Б-Б

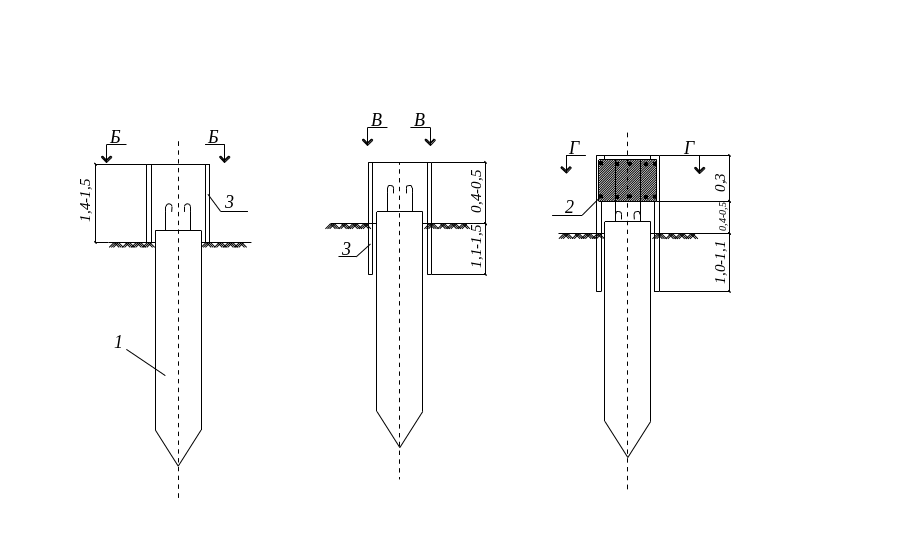

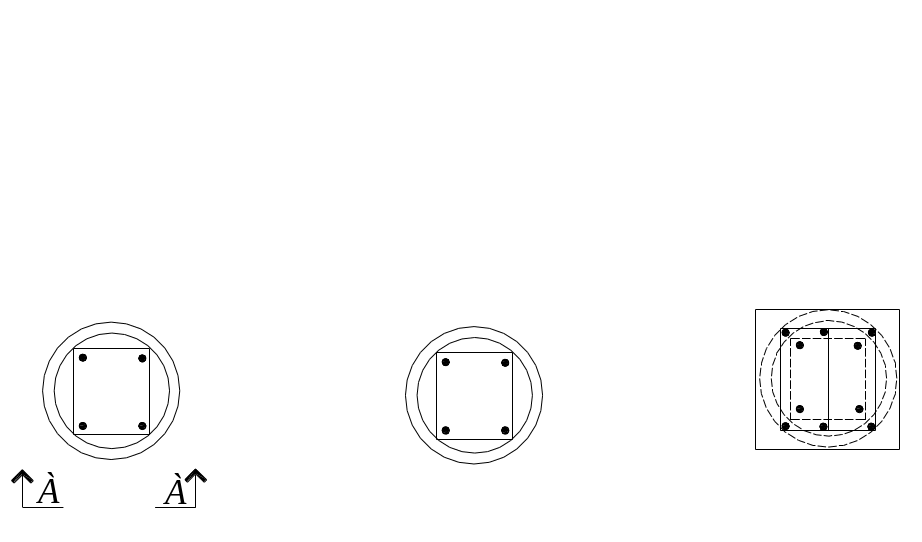

Рис. 2. 3. Конструкция свай с забивными трубчатым раствором. 1 – сваи сечением 30х30; 2 – монолитный оголовок; 3 – трубчатая насадка.
