1. Взаимосвязь строительного материала, конструкции и архитектурной формы.

2. Физические свойства строительных материалов (истинная, средняя и насыпная плотности, пористость).

3.* Гидрофизические свойства (водопоглащение, водостойкость, влажность, водонепроницаемость, морозостойкость).

4.* Механические свойства (прочность, твердость, истираемость, упругость, пластичность).

5. * Теплофизические свойства (теплопроводность, огнеупорность, огнестойкость).

6. * Основные виды природных каменных материалов и их применение в строительстве.

7.* Определение и классификация керамических изделий.

8.* Сырьевые материалы для производства керамических изделий.

9.* Свойства глин, как сырья для керамики.

10.* Общая технологическая схема производства керамики.

11. * Стеновые керамические изделия.

12.* Облицовочные керамические изделия.

13. Специальные керамические изделия (черепица, трубы, санитарно-технические изделия).

14.* Классификация минеральных вяжущих веществ.

15. Воздушная известь (гашеная и негашеная, получение, свойства, применение).

16.* Низкообжиговые гипсовые вяжущие (получение, свойства, применение).

17. Высокообжиговые гипсовые вяжущие (получение, свойства, применение).

18. Магнезиальные вяжущие (получение, свойства, применение).

19. Вяжущее на основе жидкого стекла (получение, свойства, применение).

20.* Портландцемент. Химический и минеральный составы портландцемента.

21. Технология производства портландцемента.

22.* Основные свойства и технические характеристики портландцемента.

23.* Виды портландцемента.

24. Декоративные цементы.

25. Определение бетона. Классификация бетонов.

26. Материалы для обычного тяжелого бетона.

27. Приготовление бетонной смеси.

28.* Укладка и уплотнение бетонной смеси.

29.* Твердение бетона, методы ускорения твердения.

30. Контроль качества бетона.

31. Свойства тяжелого бетона.

32.* Виды тяжелого бетона.

33.* Декоративне бетоны.

34.* Легкие бетоны (определение, классификация, свойства).

35. Ячеистые пенобетоны.

36. Ячеистые газобетоны.

37. Понятие о железобетоне. Классификация.

1. Взаимосвязь строительного материала, конструкции и архитектурной формы.

Из основной установки, что под архитектурой надо понимать единство всех сторон строительного дела – его социальных задач, его техники, экономики и искусства, - следует, что на каждом данном историческом этапе уровень развития строительной техники, известные на данном этапе строительные материалы и их свойства являются наравне с социально-экономическими моментами решающим фактором в образовании архитектурных форм.

Взаимосвязь материала, конструкции и архитектурной формы, единство конструктивного и эстетического начал имеют основополагающее значение для архитектурной теории и практики. От правильной ее постановки и решения зависят органичность и объективная художественная ценность произведения архитектуры. Строительные материалы и изделия, их эксплуатационные и эстетические свойства особенно отчетливо оказывают свое влияние на возникновение и развитие новых архитектурных форм в условиях бурного развития научно-технического прогресса, когда успехи смежных наук обогащают палитру архитекторов новыми, неизвестными прежде материалами с особыми техническими и декоративными свойствами.

1.*

2.Физические свойства строительных материалов

Истинная плотность ( ) — это масса материала в единице объема в абсолютно плотном состоянии [г/см^3].

Средняя плотность ( ) — масса материала в единице объема в естественном состоянии [кг/м^3].

Насыпная средняя плотность ( ) — это средняя плотность рыхлых сыпучих материалов, определяемая без вычета пустот между их частицами.

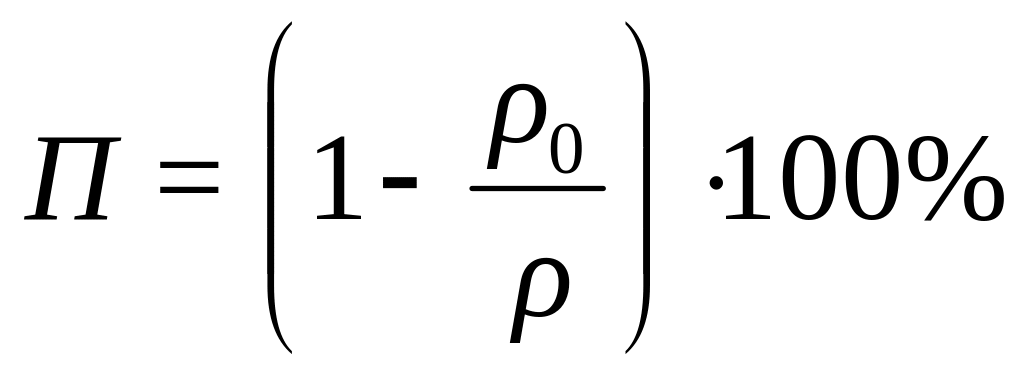

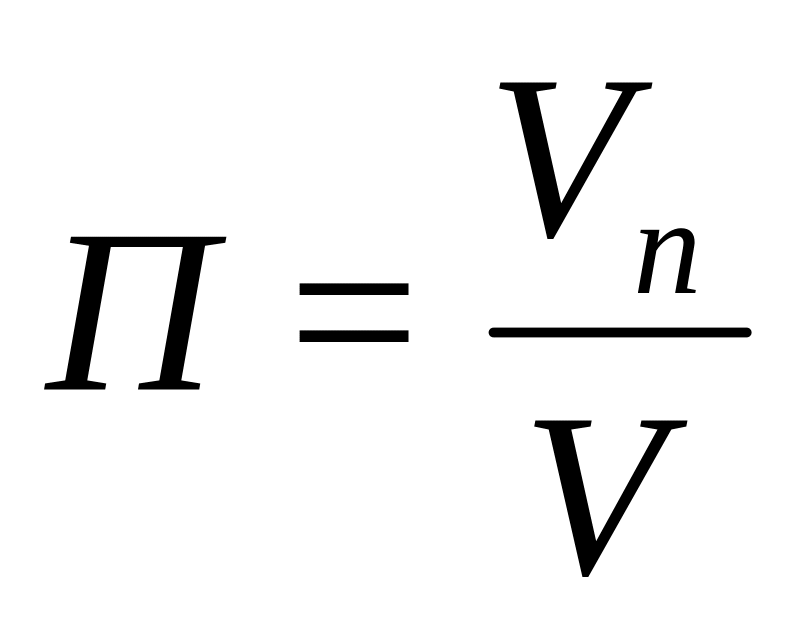

Пористость (П) — это отношение объема пор к общему объему материала:

Она может быть безразмерной или в процентах.

Поры это ячейки в материале, заполненные воздухом или водой. Они бывают открытыми, сообщающимися с окружающей средой и замкнутыми, с ней не сообщающимися.

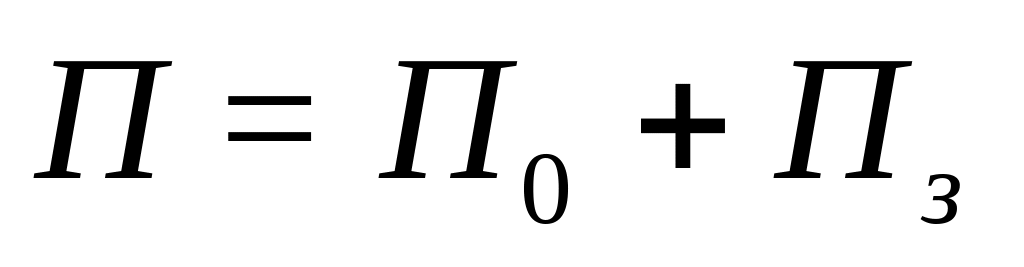

Общая пористость складывается из суммы открытой и замкнутой.

2.*

3.Гидрофизические свойства строительных материалов

Водопоглощение (В) — это способность материалов впитывать и удерживать воду при непосредственном контакте с ней.

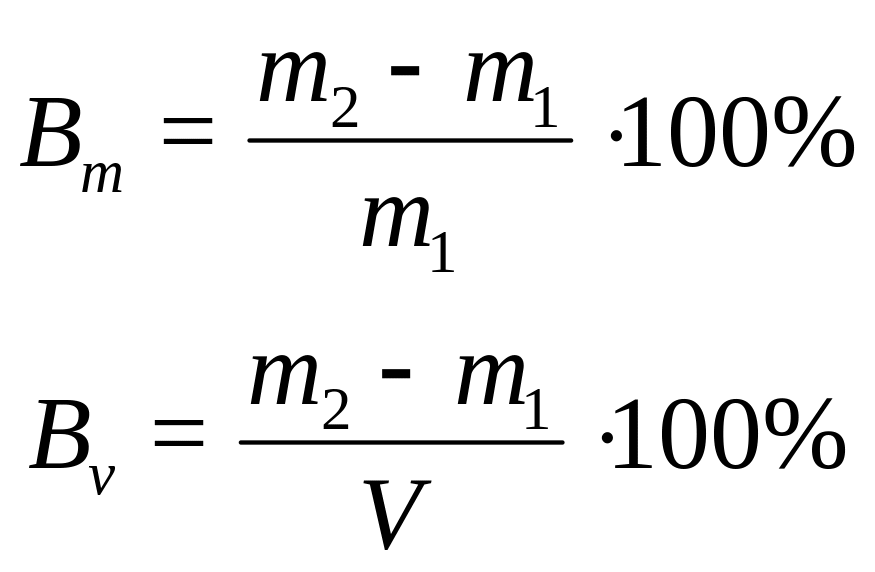

Различают водопоглощение по массе и по объему.

.

где m2 — масса в водонасыщенном, m1 — в сухом состоянии, V — объём в естественном состоянии.

Водостойкость — способность материала сохранять свои физико-механические свойства (в том числе прочность при воздействии воды). Она характеризуется коэффициентом размягчения ( ). Коэффициент размягчения, который равен отношению пределов прочности при сжатии материалов в водонасыщенном и сухом состоянии:

Материал считается водостойким, если коэффициент размягчения больше или равен 0,8. Снижение прочности при увлажнении связанно с:

1. С наличием в некоторых материалах растворимых веществ (гипс CaSO₄ и пр.)

2. Из-за расклинивающего эффекта Ребиндера. Связанного с тем, что диполи воды, попадая в микротрещины материала, расширяют их, что приводит к падению прочности.

Влажность — это весовое содержание воды в материале, выраженное в процентах.

Водопроницаемость — это способность материалов пропускать воду под давлением. Она характеризуется количеством воды, прошедшим за 1 час через

1 поверхности, при заданном давлении, определяемым стандартом для каждого материала.

Водонепроницаемость — это способность материала не

3.* пропускать воду под давлением. Плотные материалы и с замкнутой пористостью воду практически не пропускают, чем больше открытых пор в материале, тем более он проницаем для воды. За марку материала по водонепроницаемости (W) принимают одностороннее гидростатическое давление в МПа, при котором образцы - цилиндры из испытуемого материала еще не пропускают воду. Обычно марки . Спец. Материалы имеют марки достигающие 2.

Морозостойкость — это способность материалов выдерживать попеременное замораживание и оттаивание без видимых признаков разрушения и значительного снижения прочности. Разрушение связанно с тем, что при замерзании вода увеличивается примерно на 9% и образующийся лёд оказывает давление на стенки пор, постепенно их разрушая. Марка материала по морозостойкости — это число циклов попеременного замораживания и оттаивания, которые выдерживают водонасыщенные образцы материала без снижения прочности на сжатие более 15% и потери массы более 5%. Для всех материалов кроме бетона и кирпича марка по морозостойкости 10-300 циклов. Для бетона и кирпича обозначается буквой F 10-300. 1 цикл испытаний на морозостойкость представляет собой замораживание водонасыщенных образцов при -15 -17 градусов. В течении нескольких часов и последующее оттаивание при температуре выше +15 не менее 6 часов.
