1.7 Выбор трансформаторов на подстанциях.

Выбор количества трансформаторов зависит от требований к надежности электроснабжения питающихся от подстанций потребителей. На подстанциях целесообразно устанавливать два трансформатора. В этом случае обеспечивается надежность электроснабжения потребителей 1 и 2 категорий. При отключении одного трансформатора оставшийся в работе должен выдерживать перегрузку до 40%.

На подстанциях с высоким напряжением 220 кВ и выше, как правило, устанавливаются автотрансформаторы, обладающие рядом преимуществ по сравнению с трансформаторами (меньшие масса, стоимость и потери энергии по той же мощности).

В практике проектирования на подстанциях всех категорий предусматривается, как правило, установка двух трансформаторов. Несмотря на то, что на большинство новых подстанций на первом этапе устанавливается по одному трансформатору, удельный вес двух трансформаторных подстанций растет. Мощность трансформаторов выбирается по нагрузке эксплуатации подстанции.

Суммарная установленная мощность трансформаторов должна удовлетворять условиям:

1.7.1 Радиальная сеть

ПС-№3: Узловая (распределительная)

На узловой подстанции устанавливаем автотрансформатор, допускается перегрузка трансформатора на 40%

По табл. 5.23 [1, с.237] выбираем 2 автотрансформатора стандартного типа

АТДЦТН-63000/220/110

ПС-№1:

По табл. 5.22 [1, с.234] выбираем 2 трансформатора стандартного типа

ТРДЦН-100000/220

ПС-№2:

По табл. 5.18 [1, с.231] выбираем 2 трансформатора стандартного типа

ТРДН-16000/110

ПС-№4:

По табл. 5.18 [1, с.231] выбираем 2 трансформатора стандартного типа

ТДН-10000/110

1.7.2 Смешанная сеть

В данной сети выбираем такие же трансформаторы, как и в радиальной сети.

Выбранные трансформаторы и их параметры сводим в табл. 6

Таблица 6 Параметры трансформаторов

	РАДИАЛЬНАЯ СЕТЬ				КОЛЬЦЕВАЯ СЕТЬ
ПС	1	2	3	4	1	2	3	4
Тип трансформатора	ТРДЦН- 100000/220	ТДН- 16000/110	АТДЦТН- 63000/220/110	ТДН- 10000/110	ТРДЦН- 100000/220	ТДН- 16000/110	АТДЦТН- 63000/220/110	ТДН- 10000/110
	100	16	63	10	100	16	63	10
Пределы Регулирования
	230	115	230	115	230	115	230	115
	-	-	121	-	-	-	121	-
	11-11	11	11	11	11-11	11	11	11
	12	10,5	11	10,5	12	10,5	11	10,5
			35,7				35,7
			21,9				21,9
	360	85	215	60	360	85	215 - -	60
			-
			-
	115	19	45	14	115	19	45	14
	0,7	0,7	0,5	0,7	0,7	0,7	0,5	0,7
	1,9	4,38	1,4	7,95	1,9	4,38	1,4	7,95
			1,4				1,4
			2,8				2,8
	63,5	86,7	104	139	63,5	86,7	104	139
			0				0
			195,6				195,6
	700	112	315	70	700	112	315	70

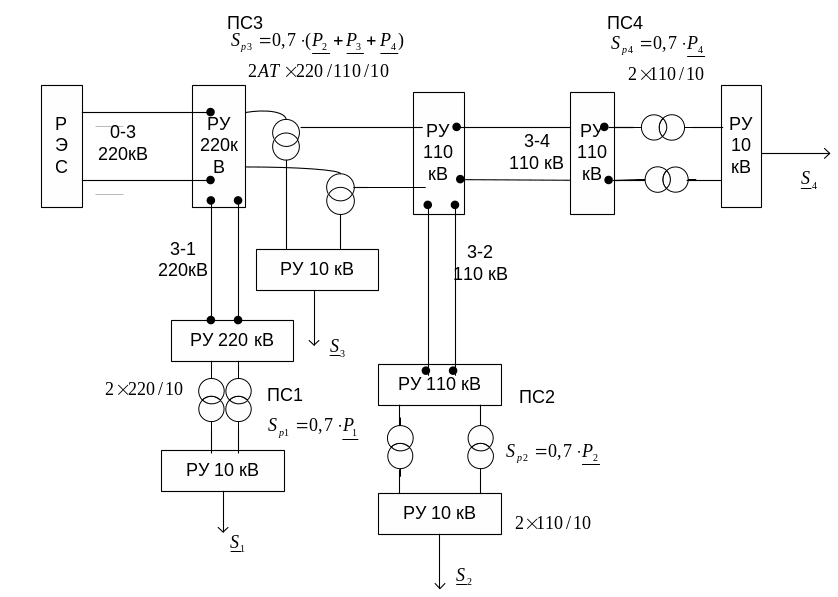

Рисунок 6 – Блок-схема радиальной сети

Рисунок 7 – Блок – схема смешанной сети

1.8. Подготовка расчётной схемы и выполнение электрического расчёта режима максимальных нагрузок. Определение суммарных потерь активной мощности, необходимого количества, типа и мощности компенсирующих устройств

Составляем полную схему замещения для смешанной и радиальной сети

Рисунок 8 – Принципиальная электрическая схема замещения радиальной сети

Рисунок 9 – Принципиальная электрическая схема замещения смешанной сети

Далее расчет проводим в промышленной программе «Mustang»

Результаты расчета:

Рисунок 10 Расчетные данные радиальной сети

Рисунок 11 Расчетные данные смешанной сети
