1.«НАВІГАЦІЯ І ЛОЦІЯ»

1. Географічні координати і їх різниці. Рш, рд, рмч, отш.

Разность широт(РШ) —меньшая из дуг любого меридиана, заключенная между параллелями пунктов отхода и прихода, измеряется в пределах от 0 до 180°и имеет наименование к N, если северная широта увеличивается или южная широта уменьшается, и к S, если северная широта уменьшается или южная широта увеличивается. Если северной широте условно приписать знак плюс, а южной знак минус, то РШ и ее наименование определятся по формуле:

РШ = Ш2–Ш1,

где Ш1—широта пункта отхода;Ш2—широта пункта прихода.

Разность долгот(РД) —меньшая из дуг экватора, заключенная между меридианами пунктов отхода и прихода измеряется в пределах от 0 до 180° и имеет наименование к Е, если восточная долгота увеличивается или западная долгота уменьшается, и к W, если западная дол-гота увеличивается или восточная долгота уменьшается. Если восточной долготе условно приписать знак плюс, а западной —минус, то РД и ее наименование определяется по формуле:

РД = Д2–Д1,

где Д1—долгота пункта отхода;Д2—долгота пункта прихода

Разность долгот (как и сама долгота) не может быть больше 180°, так как представляет собой меньшую из дуг экватора. Однако при решении задач по формуле (2) величина РД(или долготы) может получиться более 180°. В этом случае полученный результат вычитают из 360°и измеряют наименование РД на обратное.

Пример 1

Пункт отхода А: Ш1 = 14°46,0N Ш2= +57°18,5

Пункт прихода В: Ш2 = 57°18,5N Ш1= +14°46,0

Плавание АВ:РШ = 42°32,5к N РШ = +42°32,5

S

 Отшествием (ОТШ) называется длина отрезка параллели между меридианами пункта отхода и прихода, рассчитываемая по средней параллели и выраженная в морских милях.



.

Меридиональной частью (МЧ) называется длина меридиана от экватора до параллели заданной точки, выраженная в экваториальных милях

(см. МТ-2000, табл. 2.28а).

РМЧ=МЧ₂-МЧ₁

РД=РМЧtgK

где j_п - промежуточное значение широты в интервале между j₁ и j₂

(на коротких расстояниях промежуточное значение широты можно принимать равным среднему значению).

Разность широт рассчитывается по формулам:

Курс судна рассчитывается по формулам:

Примечание. Если нет ни ветра ни течения, то в качестве курса К принимается ИК, если есть ветер – то ПУ_a. Течение учитывается отдельным курсом. Курс получается в четвертном счёте.

Плавание судна рассчитывается по формуле:

2. Точки лінії і кола на земній поверхні

Наша земля имеет форму сфероида, у которого большая полуось ОЕ равна 6378 км, а малая полуось ОР 6356 км

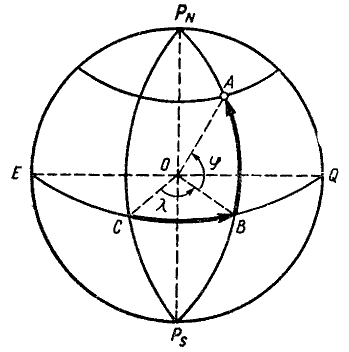

Рис. 37. Определение координат точки на земной поверхности

Практически, с некоторым допущением, землю можно считать шаром, вращающимся вокруг оси, занимающей определенное положение в пространстве.

Для определения точек на земной поверхности ее принято мысленно делить вертикальными и горизонтальными плоскостями, образующими с поверхностью земли линии — меридианы и параллели. Концы воображаемой оси вращения земли называются полюсами — северным, или нордовым, и южным, или зюйдовым.

Меридианы — большие круги, проходящие через оба полюса. Параллели — малые круги на земной поверхности, параллельные экватору.

Экватор — большой круг, плоскость которого проходит через центр земли перпендикулярно оси ее вращения.

Как меридианов, так и параллелей на земной поверхности можно вообразить бесчисленное множество. Экватор, меридианы и параллели образуют сетку географических координат земли.

Место любой точки А на земной поверхности можно определить по ее широте ( f ) и долготе ( l ).

Широтой места называется дуга меридиана от экватора до параллели данного места. Иначе: широта места измеряется центральным углом, заключенным между плоскостью экватора и направлением из центра земли на данное место. Широта измеряется в градусах от О до 90° по направлению от экватора к полюсам. При расчетах считают, что северная широта f N имеет знак плюс, южная широта — f S знак минус.

Разностью широт ( f 1 - f 2 ) называется дуга меридиана, заключенная между параллелями данных точек (1 и 2).

Долготой места называется дуга экватора от нулевого меридиана до меридиана данного места. Иначе: долгота места измеряется дугой экватора, заключенной между плоскостью нулевого меридиана и плоскостью меридиана данного места.

Разностью долгот ( l 1 -l 2 ) называется дуга экватора, заключенная между меридианами заданных точек (1 и 2).

Нулевой меридиан — гринвичский меридиан. От него производится измерение долготы в обе стороны (к востоку и западу) от 0 до 180°. Западная долгота отсчитывается на карте влево от гринвичского меридиана и при расчетах берется со знаком минус; восточная — вправо и имеет знак плюс.

Широта и долгота любой точки на земле называются географическими координатами этой точки.
