12. Расчетные расходы участков коллектора
Если предположить, что в пределах района выпуски сточных вод от зданий и кварталов в линии городских коллекторов распределены равномерно по длине участков, то можно рассчитать удельный расход
qуд = qр / ∑ l , л/(с∙м),
где qуд – средний расход района,
∑ l – сумма длин участков, обслуживающих данный район.
Тогда расход на участке:
qi = qуд ∙ li , л/с, где li – длина участка.
Расчет носит название «по методу длин».
Пример.
В поселке 2 района, отличающихся плотностью населения и нормой водопотребления. Для первого района кварталы 1 и 2 (рис. 8) р = 217 чел/га; n = 200 л/(чел∙сут). Площадь кварталов F = 48 га, число жителей N = 48 ∙ 217 = 10416 чел, средний расход qср.сек = N ∙ n = 10368 ∙ 200/(24 ∙ 3600) = 24 л/с. Рассчитывается коллектор 1-2-3-4-5 (расчет по «методу длин»).
Суммарная длина участков, принимающих сточные воды от первого района
∑ l1 = l2-3/2 + l d-3 + l3-4 + le-4 = 250 + 500 + 500 + 500 = 1750 м.
На участке 2-3 принимаем ½ длины, так как этот участок принимает сточные воды от двух районов. Удельный расход
qуд.1 = qср.сек/∑ l = 24/1750 = 0,01371 л/(с∙м)
Для второго района (кварталы 3, 4) р = 230 чел/га; n = 300 л/(чел∙сут). F= 36 га.
N = 36 ∙ 230 = 8280 чел.
Qср.сек,2 = 8280 ∙ 300 / (24 ∙ 3600) = 28,75 л/с
∑ l1 = l1-2 + l2-3/2 + l m-3 = 500 + 250 + 600 = 1350 м.
qуд,2 = 28,75 / 1350 = 0,0213 л/(с∙м)
В точку С принимаются сточные воды от предприятия qпр.пр = 25,1 л/с.
Т

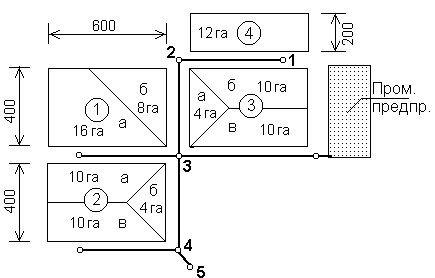

Рис.
8. К
расчету расходов коллектора по «методу
длин»
Определение расчетных расходов коллектора
№ уч-ка |
qуд |
Длины, расходы |
Kобщ |
qмакс |
qпр.пр |
qрасч |
|||
L, м |
q, л/с |
Транзит |
Всего, л/с |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1-2 |
0,0213 |
500 |
10,65 |
- |
10,65 |
2,09 |
22,26 |
- |
22,26 |
2-3 |
0,01371 0,0213 |
250 500 |
3,43 5,33 |
10,65 |
19,41 |
1,91 |
37,07 |
- |
37,07 |
3-4,d-3, m-3 |
0,01371 0,0213 |
1000 600 |
13,71 12,78 |
19,41 |
45,90 |
1,73 |
79,40 |
25,1 |
104,5 |
4-5,e-4 |
0,01371 |
500 |
6,85 |
45,89 |
52,75 |
1,69 |
89,15 |
25,1 |
114,2 |
В графу 3 вносятся длина собственно участка, а также длины боковых присоединений к началу участка. В графу 5 – транзитный расход от предыдущего расчетного участка. В графу 9 – расход от промпредприятия.
В отличие от расчета «по методу длин» расчет «по методу прилегающих площадей» предусматривает деление площадей кварталов биссектрисами углов на площадки, примыкающие к расчетным участкам (рис. 9). В этом случае определяется удельный расход на единицу площади
qуд = qср.сек / ∑F л/(с∙га),
где qср.сек – расход района, л/с,
∑F – сумма площадей кварталов района.
Для рассмотренного выше примера.
Для
первого района ∑F
= 48 га, qуд1
=
24/48 = 0,5 л/(с∙га), для второго района ∑F
= 36 га, qуд2
= 28,75/36 = 0,799 л/(с∙га).
Ведомость расчетных расходов коллектора 1-2-3-4-5 (расчет по методу прилегающих площадей).
