7. Основные элементы бытовой сети

7.1. Внутридомовая и внутриквартальная сеть

Для отвода сточных вод от зданий, оборудованных санитарно-техническими приборами, служит внутридомовая сеть (рис. 3).

О

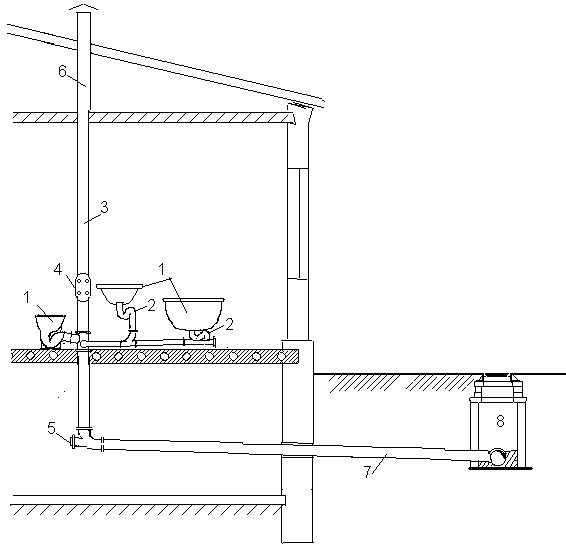

Рис. 3. Внутридомовая канализационная сеть:

1 – санитарные приборы; 2 – сифоны; 3 – стояк;

4 – ревизия; 5 – прочистка; 6 – вентиляционный стояк;

7 – выпуск; 8 – канализационный колодец

т каждого прибора сточные воды поступают в сеть через сифоны 2 (гидравлические затворы), которые предотвращают попадание газов из сети в помещения. От ванн, умывальников, моек, трапов СВ отводятся, как правило, по трубам диаметром около 50 мм; от унитазов – 100 – 150 мм.

Трубы внутри помещения укладывают с уклоном не менее 0,02.

Прибор присоединяют к стоякам, которые, кроме отвода сточных вод, служат для вентиляции сети, для чего верхняя часть стояков выводится выше крыши здания. Для очистки от возможных засорений сети устраивают ревизии и прочистки.

В подвалах или подпольях зданий сточные воды из стояков направляют в выпуски и далее во внутриквартальную (внутридворовую) сеть.

Возможно объединение стояков внутри здания одной трубой, что позволяет сократить число выпусков.

Выпуски из зданий присоединяют к подземной внутриквартальной сети.

Рис. 4. Внутриквартальная сеть:

1 – трубы сети; 2 – колодцы;

3 – выпуски; 4 – городской канализационный колодец;

5 – городской коллектор; 6 – здания;

7 – контрольный колодец

Сеть прокладывают из труб диаметром не менее 150 мм с уклоном не менее 0,007. Все повороты сети и боковые подключения – в канализационных колодцах, в которых поток сточных вод проходит по открытому лотку.

Внутриквартальная сеть присоединяется к городскому уличному канализационному коллектору.

7.2. Городская канализационная сеть

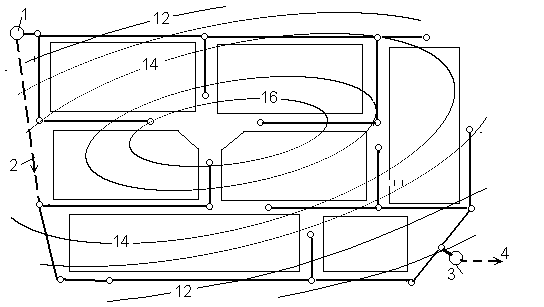

Рис. 5. Городская канализационная сеть:

1 – районная насосная станция; 2 – напорный трубопровод; 3 – главная канализационная насосная станция (ГКНС); 4 – на очистные сооружения

Сеть прокладывается под землей по уличным проездам (рис. 5). Чтобы обеспечить самотечный режим течения СВ и избежать засорения труб, их укладывают с уклоном так, чтобы при максимальном расчетном расходе трубы работали неполным сечением; это обеспечивает вентиляцию сети и дает некоторый запас пропускной способности.

При малых уклонах земли, меньших, чем уклон труб, получается большая глубина заложения. Возникает необходимость подъема СВ с помощью насосных станций и напорных трубопроводов. Насосные станции позволяют объединить сети из разных районов и подать сточные воды на одну главную насосную станцию (ГКНС) и далее на очистные сооружения.

В достаточной степени очищенные сточные воды сбрасывают в водоемы или направляют на повторное использование.

8. Нормы водоотведения

Нормы водоотведения (n, л/чел∙сут) приблизительно принимаются равными нормам водопотребления, хотя могут отличаться от них как в большую сторону – за счет попадания в сеть части атмосферных или подземных вод, так и в меньшую сторону – за счет испарения и фильтрации в грунт. Эти обстоятельства необходимо учитывать в конкретных случаях.

В зависимости от степени благоустройства зданий и оборудования их санитарными приборами нормы на одного жителя находятся в пределах 150 – 350 л/(чел∙сут) [1].

В крупных городах и санаторных зонах нормы могут быть увеличены. Нормы учитывают общегородской сброс воды от бань и прачечных, домов быта, школ и административных зданий, хотя в каждом случае требуется производить проверочный расчет на пропускную способность канализационной сети от этих объектов. Допускается увеличить нормы на 10 – 20 % для учета сточных вод от предприятий местной промышленности. Учитываются жители, проживающие в неканализованных районах, норма водоотведения – 25 л/(чел∙сут).

От крупных предприятий расходы сточных вод учитываются отдельно. Норма на одного работающего (хотя это те же городские жители) составляет 25 л/смену для условий «холодных» цехов и 45 л/смену на работающего в «горячих» цехах, с тепловыделением более 80 кДж/ч на 1 м³ (22,2 Вт/м³). Расходы бытовых и душевых вод от предприятий рассчитываются так же, как при расчете водопроводной сети.
