22. Объем дождевого стока
Принимают, что объем воды дождя определенной повторяемости равен суточному слою осадков той же обеспеченности П, %. Обеспеченность связана с периодом повторяемости зависимостью П = (1 – е-1/р) ∙ 100 %, где р – период повторяемости, год:
Р, год 10 5 3 2 1 0,5 0,33 0,217
П, % 9,5 18 28 39 63 86 95 99
Суточный слой осадков определенной обеспеченности определяется по формуле
Нр = Нср ∙ (1 + сvФ),
где Нср – среднее статистическое значение суточного слоя осадков;
сv – коэффициент вариации,
Ф – нормированное отклонение от среднего значения при разных значениях
обеспеченности в зависимости от коэффициента асимметрии сs (рис. 33) [8].
Величины Нср,,сv, сs находят для данного географического пункта по таблицам [9].
По величине суточного слоя осадков определяют объем дождевой воды, подлежащий очистке. Так находят, например, объем, стекающий с промышленных площадок загрязненных производств, при р = 1 год.
Пример.
Для г. Ростова-на-Дону Нср = 41 мм, сv = 0,49; cs = 1,5, р = 1 год
(П = 63 %), по графику Ф = – 0,5; Н = 41٠(1 – 0,49٠0,5) = 31,0 мм.
Объем сточных вод на очистку:
Wоч = 10 ∙ H ∙ F ∙ ψ,
где F – площадь, га;
ψ – коэффициент стока.
Для селитебных зон величину суточного слоя осадка, направляемого на очистные сооружения, определяют [10] путем построения графика ФРВ (функции распределения вероятности) по данным местной метеостанции для периода повторяемости р = 0,01 год; при отсутствии таких данных допускается принимать величину слоя Н = 5...10 мм. Считается, что при этом на очистку будет направлено до 70 % годового стока.

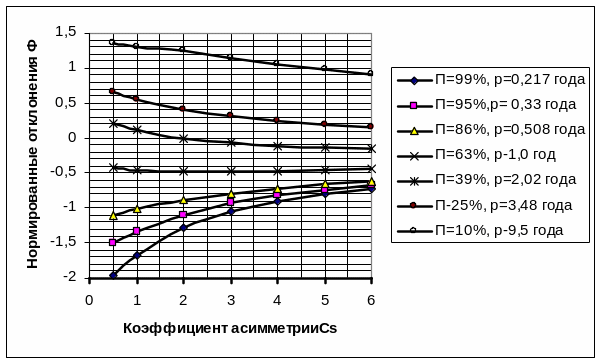

Рис. 33. Нормированные отклонения Ф [6]
Известный объем воды Wоч, подлежащий очистке, можно отвести в аккумулирующий (регулирующий) резервуар и затем отправить на очистные сооружения. На рис. 34 приведена схема регулирования.
Рис.34. Схема регулирования дождевого стока по объему:
1 – коллектор дождевой канализации; 2 – аккумулирующий (регулирующий) резервуар;
3 – трубопровод отведения воды на очистные сооружения; 4 – сооружения глубокой очистки; 5 – отведение очищенных сточных вод на сброс в водоем или на повторное использование;
6 – камера разделения стока по объему; 7 – сброс избыточного объема без очистки в водоем; Qr – расход дождевых вод в расчетном участке коллектора ; Qсбр.об – сбрасываемый расход, минуя очистные сооружения; Qоч – расход на очистку
Рекомендуется [10] определять Qсбр.об , л/с по формуле
, (17)
где tr – расчетное время добегания до расчетного участка, мин.;
n – климатический параметр, применяемый в формуле расчетной
интенсивности;
Tрег.об – момент времени начала перелива избыточного объема из
регулирующего резервуара в водоем без очистки; эта величина
определяется из уравнения.
.
(18)
Пример.
Используем данные из примера на с. 45.
Определено Q r = 515,5 л/с; t к = 18,84 мин; zср = 0,093. n = 0,67.
Коэффициент стока ψ = zср∙ q0,2 ∙ t0,1 = 0,093 ∙ 515,50,2 ∙ 18,840,1 = 0,43.
Принимаем расчетный слой осадков, направляемых на очистку Н = 10 мм.
Объем воды на очистку W ос = 10Н ∙ F ∙ ψ = 10 ∙ 10 ∙ 23,87 ∙ 0,43 = 1026 м3.
Из формулы (18) находим Т регюоб = 114 мин. После наполнения резервуара 1026 м3 воды, начнется сброс
Q сбр = 515,5 [(114 / 18,84)0.33 – (114/18,84 – 1)0,33] = 54,3 л/с.
