2.2. Техніка поливу

2.2.1.Обгрунтування способів техніки поливу

На основі аналізів природних умов (Розділ 1), зрошення земель в ПСП «Мир», проектом передбачається дощування , як найбільш поширений спосіб поливу. В техніці передбачено застосування дощувальних машин типу ДДА, оскільки ці машини можуть забезпечити промивний режим зрошення на засолених землях (до 1000 м³/га).

Двох консольний дощувальний агрегат ДДА – 100МА призначений для фронтального поливу в русі для всіх водних культур, окрім садів.

Забір води дощувальною машиною здійснюється із тимчасових зрошувачів, влаштованих відповідно до технології і параметрів дощувальної машини.

Технічні характеристики дощувальної машини ДДА – 100МА наступні:

• витрата Q = 130 л/с;

• напір Н = 37 м;

• швидкість: робоча вперед V = 4,5….11,3 м/хв. ;

робоча назад V = 10 м/хв.;

транспортна V = 71,7 м/хв.;

• шар опадів, який створює машина за 1 прохід;

в перед при максимальній швидкості h =3,8 мм;

назад при максимальній швидкості h = 6,8 мм;

• обслуговуючий персонал : 2 чол;

• ширина захвату дощем : 120 м.

Технологічна схема роботи наведена на рис 2.1.

2.2.2. Проектування сівозміни на плані

Згідно проекту на плані зрошувальної ділянки в масштабі потрібно нанести межі восьмипільної зерно-кормової сівозміни, яка буде зрошуватись дощувальною машиною ДДА – 100МА.

Порядок нанесення на плані меж сівозмінної ділянки:

1.Попередньо визначається площа сівозміни:

F_сів= n F_n , га

де, n – кількість полів в сівозміні, шт.;

F_n – площа окремого поля в га, для нашої сівозміни (50….70 га);

При проектуванні сівозміни на плані необхідно враховувати:

• оптимальна площа поля сівозміни має бути в межах 60…80 га;

• поле має мати форму прямокутника або квадрата, якщо прямокутника то співвідношення більшої сторони до меншої по можливості має перевищувати 2:1;

• поля в межах однієї сівозміни мають бути рівновеликими. Допускається відхилення площ окремих полів в межах сівозміни на 10…15%;

• розміри окремого поля сівозміни мають бути ув’язані з параметрами дощувальної машини, одна із сторін, що перпендикулярна напрямку поливу має бути кратна 120 м (захвату дощувальної машини), а друга кратна довжині б’єфу;

• площа сівозміни співставляється з валовою площею ділянки зрошення

F_сів ≤ F_вал

• сівозміна на плані має бути запроектована на рельєфі, щоб похил у напрямку поливу не перевищував 0,005.

Розміщення сівозміни на плані див. лист 1.

2.2.3. Розрахунки техніки поливу

Розрахунки техніки поливу дощуванням полягають у визначенні:

• середньої інтенсивності дощування;

• тривалості дощування;

• продуктивності дощувальних машин;

• кількості дощувальних машин, необхідної для поливу сівозмін.

Вихідними даними для розрахунку є технічна характеристика дощувальної машини і план зрошувальної ділянки з розміщеною на ньому проектною сівозміною . Перед розрахунками техніки поливу на кожному полі сівозміни потрібно вибрати напрям нарізки влаштування тимчасових зрошувачів.

При виборі напрямку влаштування тимчасових зрошувачів, що похил їх в межах поля не має перевищувати допустимого і= 0,002…0,005.

Визначення середньої інтенсивності дощування

Середня інтенсивність дощування – це шар води, який утворює дощувальна машина за один прохід по б’єфу, мм/хв. Для машини ДДА-100МА середня інтенсивність дощування визначається за формулою:

, мм/хв. (6)

мм/хв.

де Q – витрата дощувальної машини, для ДДА-100М – 130л/с;

β – коефіцієнт, який враховує витрати води на випаровування при дощуванні, (β=0,9);

ω – площа поливу за 1 прохід по б’єфу, м².

ω = b ∙ l_б ,м² (7)

де, b – ширина захвату ДМ, м (b=120м);

l_б – довжина б’єфу (гону), тобто довжина частини тимчасового зрошування, на якій може працювати ДМ, залежить від похилу тимчасового зрошувача (h_min=0,35 м, h_mах =0,85 м).

, м (8)

м

де і_тз – ухил тимчасового зрошувача;

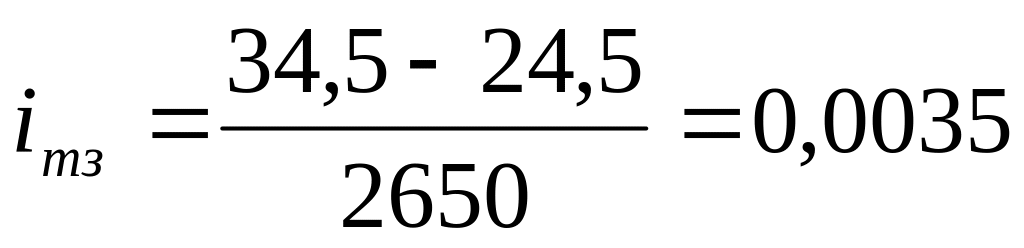

(9)

h_min – мінімальний шар води в тимчасовому зрошувачі, h_min=0,35м;

h_mах – максимальний шар води в тимчасовому зрошувачі, h_mах =0,85м.

Визначена за формулою (9) довжина б’єфу має відповідати розмірам поля в напрямку поливу.

Довжина поля в напрямку поливу кратна довжині б’єфа:

= 5 шт.

= =

Середня інтенсивність дощу має відповідати швидкості всмоктування води в грунт – ρ_сер ˂ К_всм (0,41 мм/хв˂1,0 мм/хв).

Оскільки інтенсивність дощу менша коефіцієнта всмоктування, то застосування дощувальної машини ДДА-100МА в даних умовах можливе.
