Техническая характеристика комбайнов
Тип комбайна |
КСП-21 |
КСП-32 |
П-110 |
П-220 |
Площадь сечения вы-работки в проходке, м2 |
6 – 17 |
10 – 29 |
7 – 25 |
9 –30 |
Максимальное значение прочности разрушаемых пород на сжатии, МПа |
70(не более 50% площади забоя) |
100 |
100 (до 15% присечки при суммарной 75%) |
120 (до 15% присечки при суммарной 75%) |
Коэффициент присечки вмещающих пород, ед |
0,75 |
До 1 |
До 1 |
До 1 |
Абразивность разрушаемых пород, мг |
15 |
15 |
15 |
18 |
Угол наклона выработки, град |
|
|
|
|
Техническая произво-дительность, м3/мин |
0,23 – 1,42 |
0,3 – 1,8 |
0,3 – 1,75 |
0,3 – 30 |
Тип исполнительного органа |
Продольно – режущий |
Продольно – режущий |
Поперечно – режущий |
Поперечно – режущий |
Мощность двигателей, кВт суммарная испол-нительного органа |
110 75 |
190 130 |
190 110 |
312
|
Масса комбайна, т |
26 |
45 |
36+3 |
48 |
Основные размеры, м Ширина Высота Длина |
1,7 1,7 10,5 |
2,51 1,9 10,0 |
2,3 1,5 12,8 |
2,55 1,85 13,0 |
Изготовитель |
Ясиноватский машзавод |
Ясиноватский машзавод |
НКМЗ |
НКМЗ |
Таблица А.2
Техническая характеристика породопогрузочных машин
Тип машины |
МП – 2 |
МПК – 3у |
МПК – 2у |
МПП – 3 |
НК – 1 |
Минимальная площадь сечения выработки в проходке, м2 |
7,0 |
6,4 |
6,0 |
6,0 |
7,5 |
Размеры выработки, м: Ширина Высота |
|
|
|
2,15 2,35 |
2,5 2,9 |
Фронт погрузки, м |
неограничен |
неограничен |
неограничен |
2,3 |
3,3 |
Коэффициент крепости пород f |
До 12 |
любой |
любой |
любой |
любой |
Угол наклона выработки, град |
|
|
|
|
|
Техническая производительность, м3/мин |
4,2 |
1,0 |
0,7 |
1,0 |
1,9 |
Энерговооружённость, кВт |
78 |
55 |
40 |
20 пневмопривод |
45 пневмопривод |
Механизм передвижения |
Гусеничный |
Гусеничный |
Гусеничный |
Колесно – рельсовый |
Колесно – рельсовый |
Вместимость ковша, м3 |
-------- |
1,0 |
0,7 |
0,5 |
0,25 |
Максимальный размер погружаемой породы, мм |
500 |
800 |
600 |
350 |
400 |
Основные размеры, м Ширина Высота
|
2,21 1,5 |
1,9 2,2 |
|
1,25 2,25 |
1,35 2,80 |
Изготовитель |
НКМЗ |
Новогорловский машзавод |
Новогорловский машзавод |
Криворожский гормашзавод |
Криворожский гормашзавод |
Таблица А.3
Техническая характеристика бурильных и буропогрузочных машин
Тип машины |
УБШ-313А |
УБШ-253 |
УБШ-255 |
УБШ-354 |
УБШ-227 |
УБШ-252 |
МБП-2 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Площадь сечения выработки вчерне, м2 |
12-20 |
6-12 |
8-18 |
12-20 |
5-14 |
6-12 |
>8 |
Размер забоя, обуриваемого с одной позиции , м: Высота Ширина |
3,8 4,7 |
3,4 3,7 |
4,2 4,4 |
4,2 5,2 |
3,5 4,5 |
3,4 3,7 |
3,4 4,4 |
Максимальное значение коэффициента крепости f |
8 и 11 |
8 и 11 |
20 |
20 |
25 |
14 |
12 |
Угол наклона выработки, град |
|
|
|
|
0 |
0 |
|
Способ бурения шпуров |
Вращ. и вращ-уд. |
Вращ. и вращ-уд. |
вращ-уд. |
вращ-уд. |
вращ-уд. |
Вращ. и вращ-уд. |
Вращ. и вращ-уд. |
Вид энергии |
Электрич. |
Электрич. |
Электрич. |
Электрич. |
Пневм. |
Электрич. |
Электрич. |
Привод бурильной головки |
Электрич. |
Электрич. |
Гидравл. |
Гидравл. |
Гидравл. |
Электрич. |
Электрич. |
Энерговооружённость, кВт |
55 |
110 |
55 |
110 |
40 |
55 |
78+11 |
Число бурильных машин |
2 |
1 |
1 |
2 |
1 |
1 |
1 |
Механизм передвижен. |
Гусеничный |
Гусеничный |
Гусеничный |
Гусеничный |
Колёсно-рельс. |
Колёсно-рельс. |
Гусеничный |
Осн. размеры машины, м: Ширина Высота Длина |
1,4 1,65 10,5 |
1,4 1,7 10,5 |
1,2 1,8 9,8 |
1,67 1,95 10,4 |
1,3 1,9 8,5 |
1,15 1,325 10,0 |
2,21 1,8 10,32 |
Масса, т |
11,0 |
9,0 |
8,0 |
14,5 |
8,0 |
6,0 |
22,0 |
Изготовитель |
Новогорловский машзавод |
Новогорловский машзавод |
Буран |
Буран |
Криворожский гормашзавод |
Новогорловский машзавод |
НКМЗ |
Производительность бурения, м/ч |
32-90 |
20-54 |
40 |
77 |
40 |
20-54 |
20-50 |
Приложение В
Таблица В.1
Расчет трудоемкости проведения выработки при БВР
Операция |
Объем работ на цикл |
Расчет нормы выработки |
Количество чел.смен |
|||
По /11/ |
К1 |
К2 |
Принятой |
|||
Бурение шпуров по углю, м |
Vб.у =Nу • lз /у • cos =8•2,0 /0,9•0,95 =18,7 |
6/0,11=55 |
1,1 |
1,0 |
Нб.у=55•1,1•1,0=60,5 |
n'б.у=Vб.у ∕ Нб.у= =18,7 ∕ 60,5=0,31 |
Бурение шпуров по породе, м |
Vб.п =Nп • lз /п•cos=20•2,0/0,95•0,95=44,32 |
6/0,13=46 |
1,1 |
1,0 |
Нб.п=46•1,1•1,0=50 |
n'б.п=Vб.п ∕ Нб.п= =44,32 ∕ 50=0,89 |
Погрузка угля, м3
|
Vп.у = Sу • lз =3,8 • 2,0 =7,6 |
6/0,23=26 |
1,0 |
1,0 |
Нп.у=26•1,0•1,0=26 |
n'п.у=Vп.у ∕ Нп.у= =7,6 ∕ 26=0,29 |
Погрузка породы, м3
|
Vп.п = Sп • lз =10,2 • 2,0 =20,4 |
6/0,27=22 |
1,0 |
1,0 |
Нп.п=22•1,0•1,0=22 |
n'п.п=Vп.п ∕ Нп.п= =20,4 ∕ 22=0,93 |
Крепление штрека, рам |
Vкр = lз / L = 2,0 / 1,0 =2,0 |
6/6,4=0,94 |
1,0 |
1,0 |
Нкр=0,94•1,0•1=0,94 |
n'кр=Vкр ∕ Нкр= =2,0 ∕ 0,94=2,13 |
Настилка пути, м
|
Vн.п = lз = 2,0 |

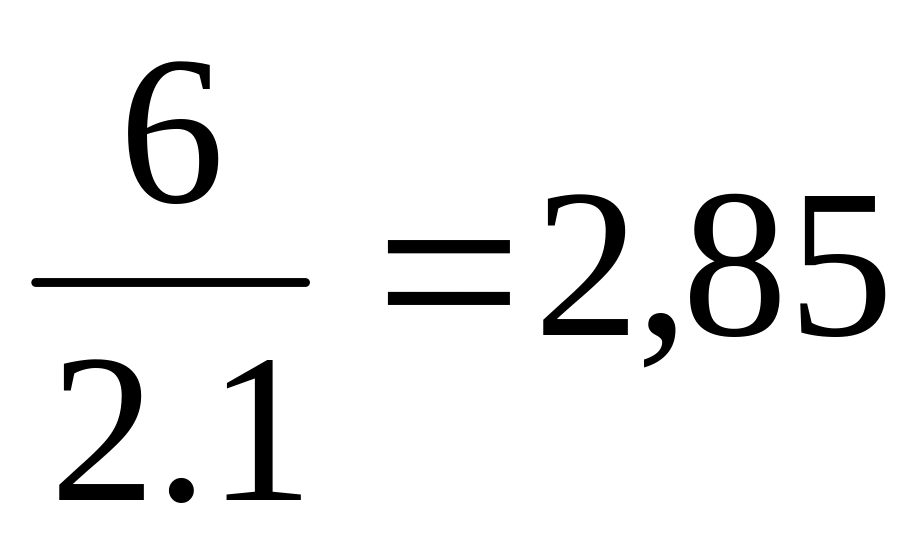

6/2,1=2,85 |
1,0 |
1,0 |
Нн.п=2,85•1•1=2,85 |
n'н.п=Vн.п ∕ Нн.п= =2,0 ∕ 2,85=0,7 |
Крепление водосточ. канавки, м |
Vк.к= lз = 2,0 |

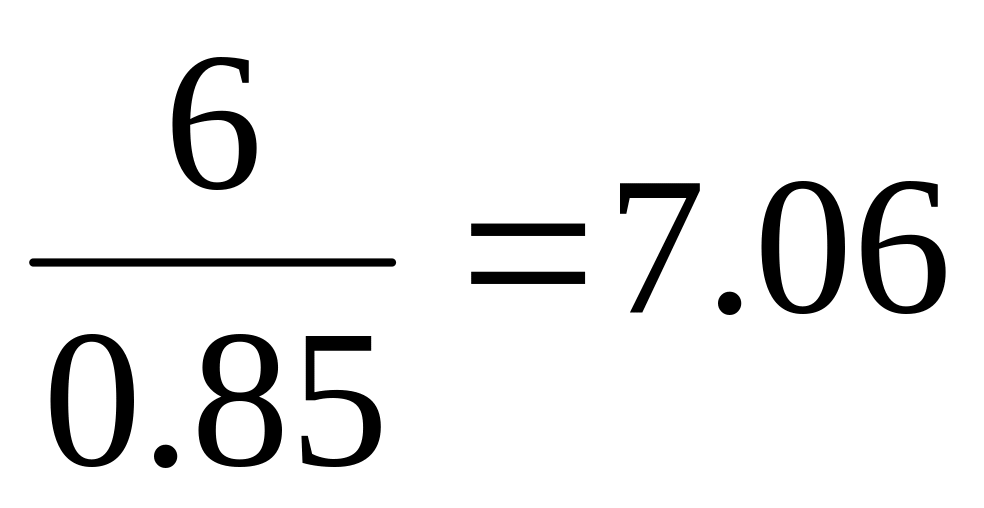

6/0,85=7,06 |
1,0 |
1,0 |
Нк.к=7,06•1•1=7,06 |
n'к.к=Vк.к ∕ Нк.к= =2,0 ∕ 7,06=0,29 |
Итого трудоемкость работ цикла n'ц = 5,54
Таблица В.2 - Расчет трудоемкости комбайнового проведения выработки
Операция |
Объём работ на смену при Vсм=3,0м/смену |
Расчет норм выработки |
Количество чел.смен |
|||
По /11/ |
К1 |
К2 |
принятой |
|||
|
|
|

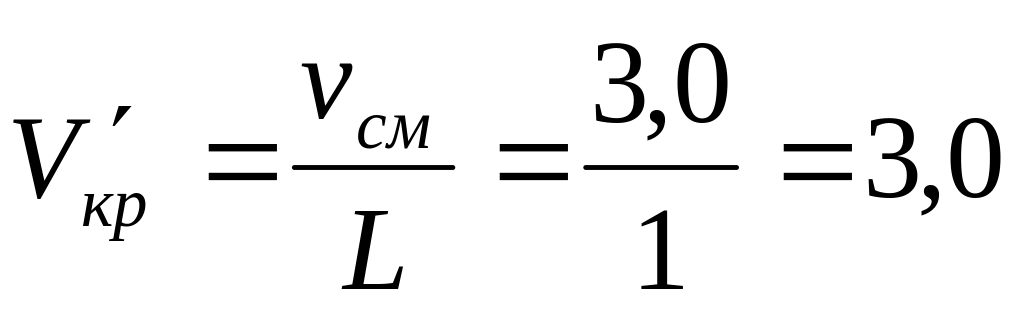

1,2 |
1,1 |
11,52*1,2*1,1=15,21 |
2,76 |
|
|
|
1,0 |
1,0 |
0,94 |
3,19 |
|
|
|
1,0 |
1,0 |
2,85 |

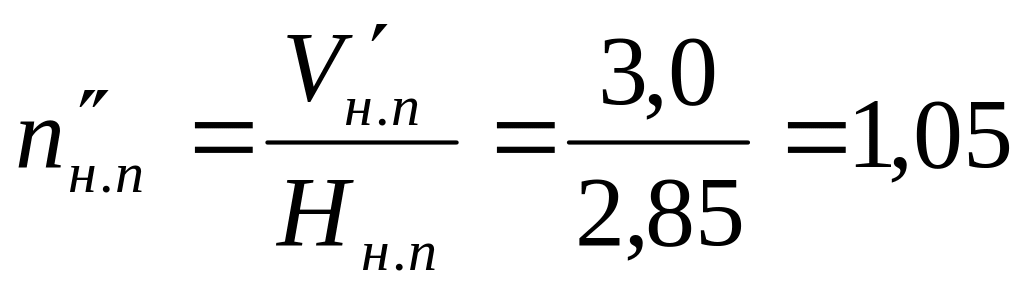

1,05 |
|
|
|
1,0 |
1,0 |
7,06 |

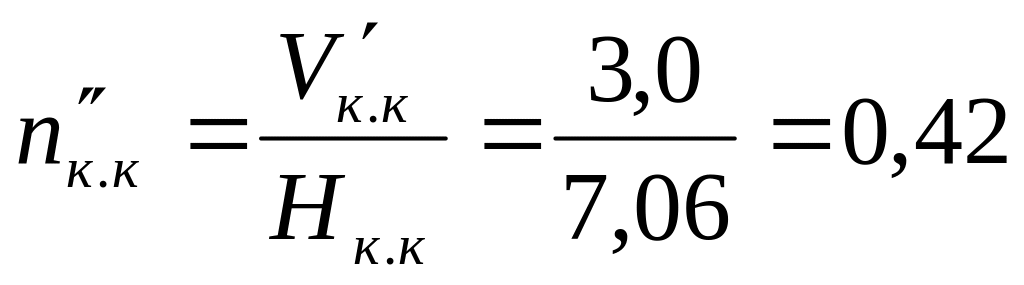

0,42 |
И
того
( трудоемкость работ сменного объёма )
Приложение Д
Варианты заданий для курсового проектирования
№ варианта |
Название выработки |
Срок эксплуатации лет |
Тип транспортных средств |
Кол-во путей |
Параметр пласта |
Коэффициент прочности пород |
Кате-гория по газу |
Гру-зо-поток по выработке, т/доб. |
Длина выработки, м |
||||
вагон |
конвейер |
мощность м |
Угол падения, град |
для квершла-га |
для пластовых выработок |
||||||||
кровли fкр |
подошвы fпіч |
||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
5 |
1 2 3
4
5 6 7
8
