Зміст

1. Вихідні дані ............................................................................................................................

1.1 Розрахункові характеристики матеріалів.................................................

2. Розрахунок ферми.............................................................................................................

2.1 Визначення геометричних розмірів ферми .............................................

2.2 Збір навантажень ....................................................................................................

2.3 Визначення розрахункових зусиль в елементах ферми .............

2.4 Підбір перерізів елементів ферми ..................................................................

Список використаної літератури ...............................................................................

1.Вихідні дані

Запроектувати тепле дерев’яне покриття промислової будівлі прольотом 18м, довжиною 60 м, яка будується в ІІІ кліматичному сніговому районі згідно [2] становить 100 кгс / м2.

Матеріал покрівлі рубероід. В плані ферми розташовуються з кроком 3 м.

Покриття виконується по п’ятикутним метало - дерев’яним фермам.

1.1 Розрахункові характеристики матеріалів.

1. Розрахунковий опір деревини зминанню вздовж волокон згідно [2] для елементів прямокутного перерізу зі сторонами 14см і більше при висоті перерізу до 50 см

( Ru) ......................................................150 кгс / м2.

2. Розрахунковий опір деревини зминанню й стисканню вздовж волокон згідно [2]

( Ru , RСМ) …...............……………….130 кгс / м2.

3. Розрахунковий опір деревини місцевому зминанню поперек волокон у лобових врубках згідно [2] (RСМ)..................................30 кгс / м2.

4. Середній опір деревини на сколювання при лобових врубках

(Rckcp ) згідно [2]................. .............................................12 кгс / м2.

5. Розрахунковий опір металу при розтяганні згідно [4 ] .............2100 кгс/см2

6. Розрахунковий опір металу при зрізу згідно [ 4] ....................... 1300 кгс/см2

7. Розрахунковий опір металу при зминанні згідно [4] ................ 3200кгс/см2

2. Розрахунок ферми

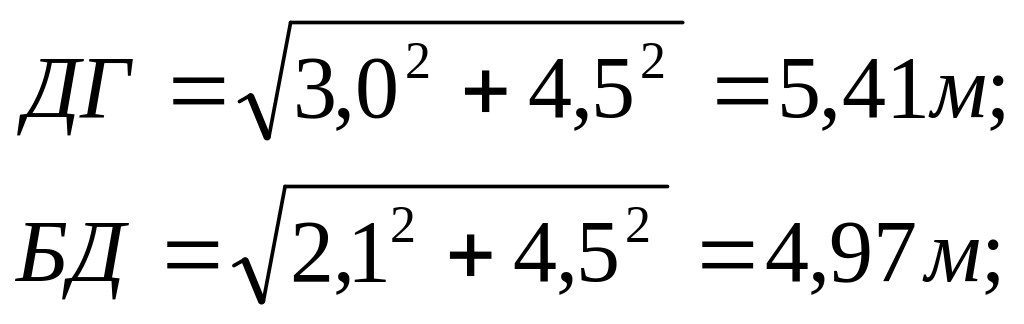

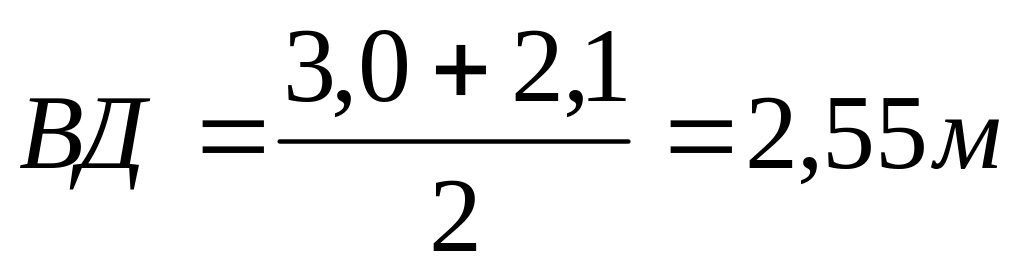

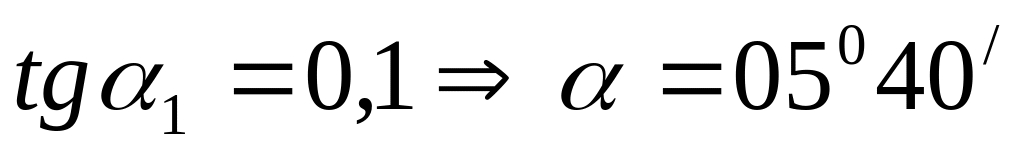

2.1 Визначення геометричних розмірів ферми

При конструюванні ферми повинен бути забезпечений будівельний підйом

2.2 Збір навантажень на ферму

Збір навантажень на покриття виконуємо в табличній формі .

Таблиця 1 – Навантаження на щит покрівлі

Елементи покрівлі

Нормативне

навантаж.

кгс / м2

Коеф.

переван.

Розрахункове

навантаження

кгс / м2

Рубероід

12,0

1,2

14,4

Утеплювач

8

1,2

9,6

Пароізоляція один шар пергаміна

2,2

1,1

2,4

Робочий настил 40мм

20

1,1

22,0

Прогони 120х180мм,через 1,12м

10,0

1,1

11,0

Дошки 25мм

12,5

1,1

13,7

Всього

64,7

73,1

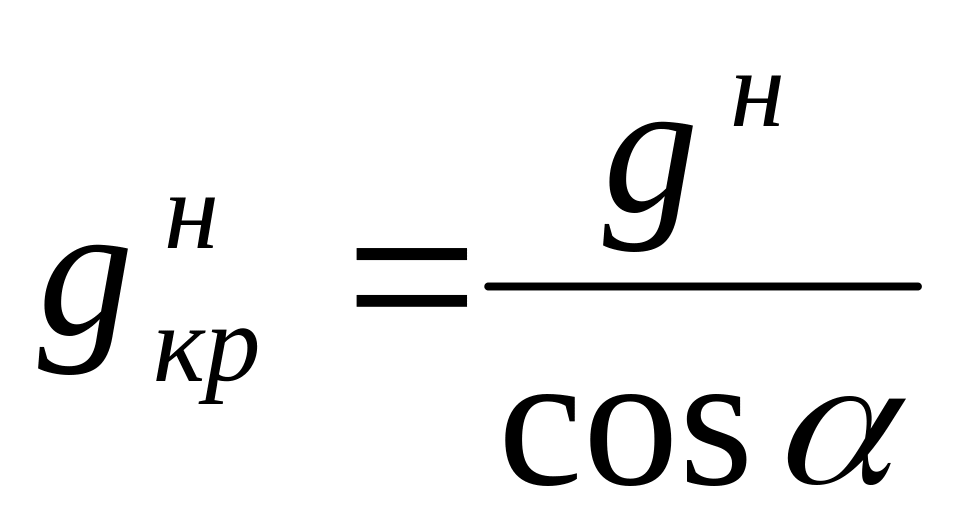

Навантаження від власної ваги покрівлі на 1 м 2 горизонтального покриття визначаємо за формулою

(1)

Тимчасове навантаження

  • нормативне навантаження від снігу при вазі снігового покрову рснн=100кгс/м:

Рсн = рснн * nсн (2)

де nсн - коефіцієнт для снігу згідно п. 5.7 [ 2 ]

Рсн = 100*1,4= 1,4 Кн/м2

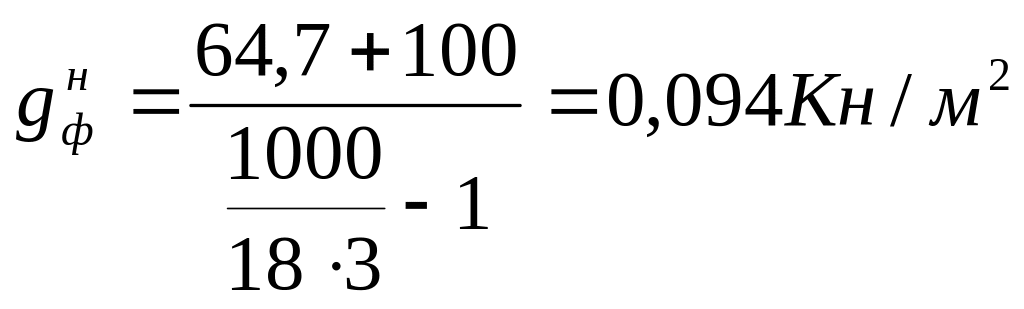

Розрахункова маса ферми з зв’язками

(3)

де kсв – коефіцієнт власної ваги ферми який приймаємо згідно [ 2 ] kсв = 3,0

L - розрахункова довжина ферми, м ;

Розрахункове навантаження на 1 м горизонтальної проекції верхнього поясу ферми

  • від власної ваги покриття :

(4)

де В – крок ферм , м ;

n – коефіцієнт надійності по навантаженню [ 2 ]

;

  • від снігу

(5)

Розрахункові вузлові навантаження

  • вузол В,Г,В́ :

постійна (6)

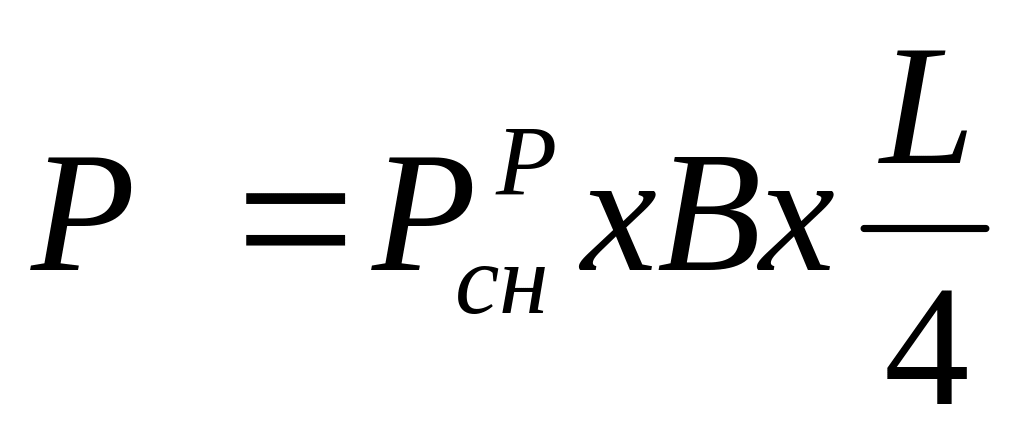

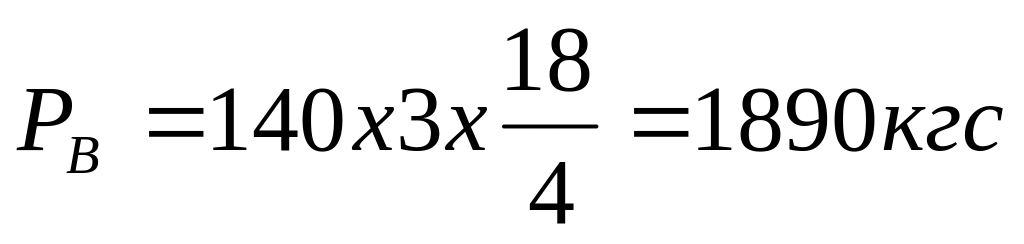

від снігу (7)

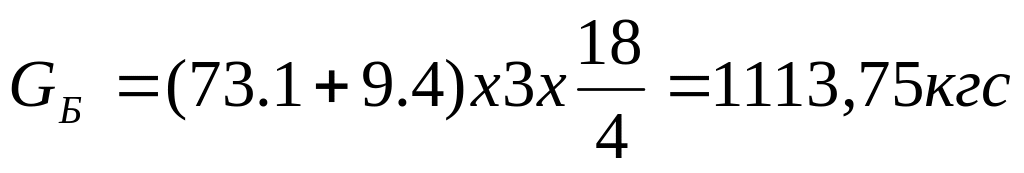

  • вузол Б,Б́ :

постійна (8)

від снігу (9)

кгс
