6. Устройство и особенности конструкции сети 0.4 кВ.
Конструкция ВЛИ 0,4 применяют по типовому проекту. Опоры применяют, деревянные с железобетонными приставками углы поворота линии, составляют 900. Концевые опоры устанавливают в начале и конце линии. Угловые устанавливаются в местах изменения направления трассы ВЛИ 0.4. Промежуточные, устанавливаются на прямых участках трассы ВЛИ 0.4 промежуток составляет, 40 метров а их отвлетвение к вводам не превышают 10 метров.
Для монтажа провода СИП 2А используются:
Анкерные зажимы
РА 1500 или РАС 1500 - зажим анкерный
CS 10.3 - кронштейн анкерный
СА 16 - кронштейн анкерный для DN123
DN 123 - зажим анкерный для проводов ввода
Соединительные зажимы
MJPT - соединительный зажим для проводов магистрали
MJPB - соединительный зажим для проводов ввода
CPTAUR - зажим с медным наконечником
Поддерживающие зажимы
ES 1500 – комплектпромежуточной подвески
SF 20; SF 50 – подвесныефасадные крепления
Ответвительные зажимы
Р 95 (6 кВ) - зажимы для соединения проводов магистрали
Р 645 (6 кВ); Р 71, Р 72 (4 кВ) - зажимы для подключенияабонента к изолированному магистральному проводу, а также дляповторного заземления
Р 6; Р 645 (6 кВ) - зажимы для ввода в дом
Р 6; Р 645 (6 кВ), Р 72 (4 кВ) - зажимы для уличного освещенияи ввода в дом.
Соединение проводов на магистрали производятся соединительными зажимами типа MJPI, для подключения к изолируемому магистральному проводу выполняются зажимами типа P45, и для уличного освещения P72, ответвительные зажимы P95 для соединения проводов магистрали. Глубина заложения опоры 2,5 м. Все заземлены проводами d=16мм2, которые присоединены к нулевому проводу зажимам CS 10.3 кронштейном анкерным. В качестве заземляющего спуска на всех опорах используется один из стержней арматуры стойки, к которому с обоих концов опоры.
На
опорах предусматривается установка
светильников с лампами ДРЛ-РКУ49-250
которые присоединены к опорам зажимами
P72
Рис.6Подключение светильников наружного освещения
7. Выбор и проверка аппаратуры рутп 10/0.4.
Выбор аппаратуры защиты линии.
Выбор автоматических выключателей
ВЛИ-1
Выбор теплового реле:
ВА5125
,
,
[1,с.35,
таб.5.3]
Выбор электромагнитного расцепителя: Проверка
ВЛИ-2
Выбор теплового реле:
ВА5125
,
,
Выбор электромагнитного расцепителя: Проверка
ВЛИ-3
Выбор теплового реле:
ВА5129
,
,
Выбор электромагнитного расцепителя: Проверка
Полученные
данные заносим в Таблицу №7.1
Таблица №7.1Сводные данные выбранных автоматических выключателей.
№ Линии |
Обозначение выкл. |
Тип выкл. |
Iном. Аппаратуры |
ВЛИ-1 |
QF1 |
ВА51-25 |
25 |
ВЛИ-2 |
QF2 |
ВА51-25 |
25 |
ВЛИ-3 |
QF3 |
ВА51-29 |
63 |
Выбор магнитного пускателя для линии Н.О
Условия выбора МП:
Выбираем МП:
ПМЛ-2000
Выбор рубильника с боковым приводом.
Условия выбора рубильника:
1)
2)
Выбираем рубильник:
РБ-1
,
Выбор аппаратуры высоковольтной.

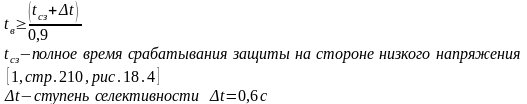

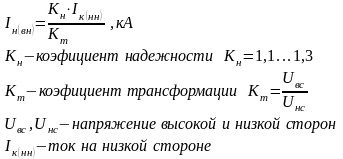

Выбор предохранителя.
Предохранители с плавкой вставкой – простейшие коммутационные аппараты, предназначенные для защиты силового трансформатора от К.З. и перегрузок.
Решение
Выбираем
предохранитель типа ПРС-10х2УЗ-П
,
Выбор разъединителя.
Разъединители. Эти коммутационные аппараты предназначены для включения и отключения цепи без тока или с небольшими токами, значения которых установлены нормативными документами. Разъединитель создает видимый разрыв цепи, что важно для обеспечения электробезопасности при ревизиях и ремонтных работах на электроустановках.
-
напряжение номинальное разъединителя
-
напряжение номинальное сети
-
ток трехфазного К.З. в квадрате ,кА
=1,4
-ток
термической стойкости ,кА
-предельное
время протекания тока
Выбираем разъединитель:
РВ
10/400
,
Условие
выполняется
Условия выбора ограничитель перенапряжения .
Выбираем ограничитель перенапряжения:
ОПН-10/12,0
