3. Расчет токов короткого замыкания

Расчет токов короткого замыкания (КЗ) необходим для выбора аппаратуры и проверки элементов электроустановок (шин, изоляторов, кабелей и т. д.) на электродинамическую и термическую устойчивость, а также уставок срабатывания защит и проверки их на чувствительность срабатывания. Расчетным видом КЗ для выбора или проверки параметров электрооборудования обычно считают трехфазное КЗ. Однако для выбора и проверки уставок релейной защиты и автоматики требуется определение и несимметричных токов КЗ.

Расчет токов КЗ с учетом действительных характеристик и действительных режимов работы всех элементов системы электроснабжения сложен. Поэтому для решения большинства практических задач вводят допущения, которые не дают существенных погрешностей [5]:

трехфазная сеть принимается симметричной;

не учитываются токи нагрузки;

не учитываются емкости, а следовательно, и емкостные токи в воздушной и кабельной сетях;

не учитывается насыщение магнитных систем, что позволяет считать постоянными и не зависящими от тока индуктивные сопротивления всех элементов короткозамкнутой цепи;

не учитываются токи намагничивания трансформаторов.

В зависимости от назначения расчета токов КЗ выбирают расчетную схему сети, определяют вид КЗ, местоположение точек КЗ на схеме и сопротивления элементов схемы замещения. Расчет токов КЗ в сетях напряжением до 1000 В и выше имеет ряд особенностей, которые рассматриваются ниже.

При определении токов КЗ используют, как правило, один из двух методов:

метод именованных единиц – в этом случае параметры схемы выражают в именованных единицах (омах, амперах, вольтах и т. д.);

метод относительных единиц – в этом случае параметры схемы выражают в долях или процентах от величины, принятой в качестве основной (базисной).

Метод именованных единиц применяют при расчетах токов КЗ сравнительно простых электрических схем с небольшим числом ступеней трансформации.

Метод относительных единиц используют при расчете токов КЗ в сложных электрических сетях с несколькими ступенями трансформации, присоединенных к районным энергосистемам.

Если расчет выполняют в именованных единицах, то для определения токов КЗ необходимо привести все электрические величины к напряжению ступени, на которой имеет место КЗ.

При расчете в относительных единицах все величины сравнивают с базисными, в качестве которых принимают базисную мощность одного трансформатора ГПП или условную единицу мощности, например 100 или 1000 МВА.

В качестве базисного напряжения принимают среднее напряжение той ступени, на которой произошло КЗ (U_ср = 6,3; 10,5; 21; 37; 115; 230 кВ). Сопротивления элементов системы электроснабжения приводят к базисным условиям в соответствии с табл. 3.1.

Таблица 3.1

Средние удельные значения индуктивных сопротивлений

воздушных и кабельных линий электропередачи

Линия электропередачи	xуд, Ом/км
Одноцепная воздушная линия, кВ:
6−220	0,4
220−330 (при расщеплении на два провода в фазе)	0,325
400−500 (при расщеплении на три провода в фазе)	0,307
750 (при расщеплении на четыре провода в фазе)	0,28
Трехжильный кабель, кВ:
6−10	0,08
35	0,12
Одножильный маслонаполненный кабель 110−220 кВ	0,16

Расчет токов КЗ начинают с составления расчетной схемы электроустановки. На расчетной схеме указываются все параметры, влияющие на величину тока КЗ (мощности источников питания, средне номинальные значения ступеней напряжения, паспортные данные электрооборудования), и расчетные точки, в которых необходимо определить токи КЗ. Как правило, это сборные шины ГПП, РУ, РП или начало питающих линий. Точки КЗ нумеруют в порядке их рассмотрения начиная с высших ступеней.

По расчетной схеме составляется электрическая схема замещения. Схемой замещения называется схема, соответствующая по своим параметрам расчетной схеме, в которой все электромагнитные (трансформаторные) связи заменены электрическими. На рис. 3.1 приведен пример расчетной схемы, а на рис. 3.2 – соответствующая ему схема замещения.

При составлении схемы замещения для электроустановок выше 1000 В учитывают индуктивные сопротивления электрических машин, силовых трансформаторов и автотрансформаторов, реакторов, воздушных и кабельных линий. Средние удельные значения индуктивных сопротивлений воздушных и кабельных линий электропередачи приведены в табл. 3.2. Активные сопротивления учитывают только для воздушных линий с проводами небольшого сечения и со стальными проводами, а также для протяженных кабельных линий с небольшим сечением.

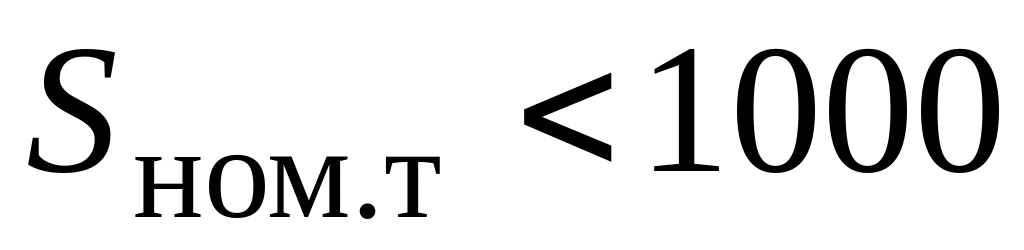

Активное сопротивление трансформаторов учитывают в случае, когда среднее номинальное напряжение ступени, где находится точка короткого замыкания, В и мощность трансформатора кВА или питающая и отходящая линии выполнены из стальных проводов [9].

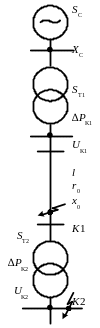

Рис. 3.1. Расчетная схема	Рис. 3.2. Схема замещения

После составления схемы замещения необходимо определить ее параметры. Параметры схемы замещения определяются в зависимости от выбранного метода расчета токов КЗ в именованных или относительных единицах. Формулы для определения параметров схемы замещения приведены в табл. 3.2.

Далее схему замещения путем постепенного преобразования (последовательное и параллельное сложение, преобразование треугольника в звезду и др.) приводят к простейшему виду так, чтобы источник питания был связан с точкой КЗ одним результирующим сопротивлением. Преобразования схемы замещения производятся для каждой точки КЗ отдельно.

Т аблица 3.2

Расчетные выражения для определения приведенных значений сопротивлений

Элемент электроустановки	Исходный параметр	Именованные единицы, Ом	Относительные единицы, о. е.
1	2	3	4

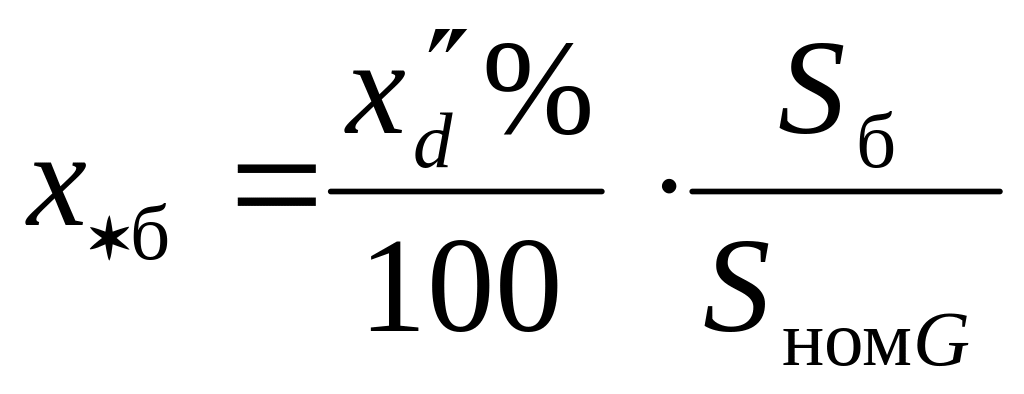

Генератор (G)	; , МВ·А
	, %; , МВ·А

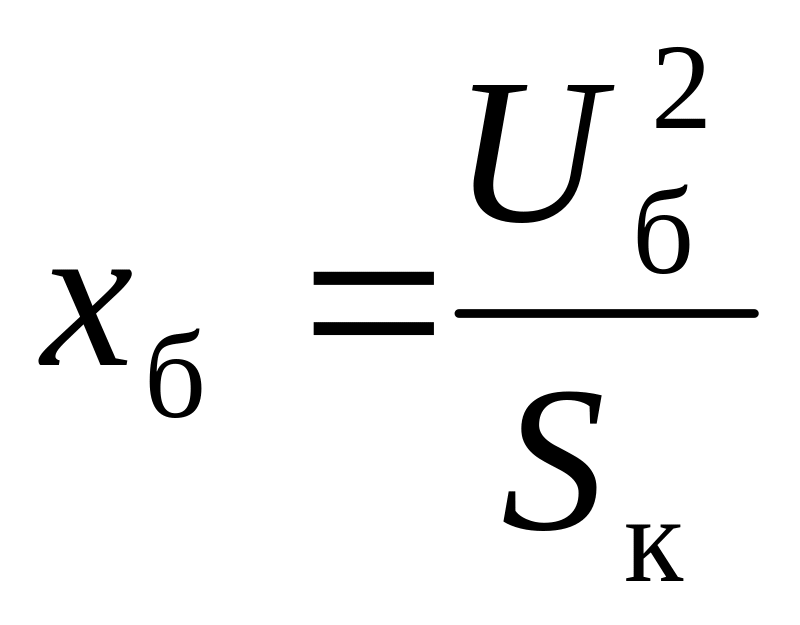

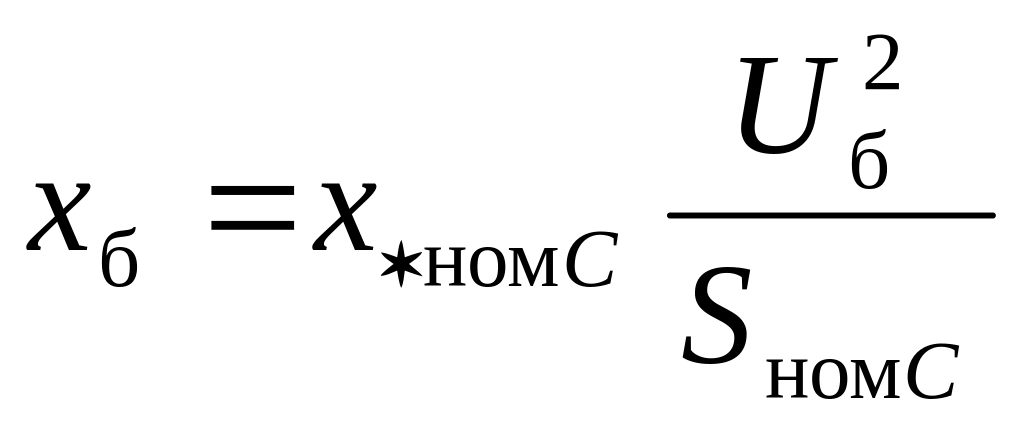

Энергосистема (С)	Sк, МВ·А
	Iоткл.ном, кА
	; , МВ·А
Трансформатор (Т)	uк, % Sном. т, МВ·А
Автотрансформатор и трехобмоточный трансформатор (Т) (схема замещения – звезда)	uк,В−С, %; uк,В−Н, %; uк,С−Н, %; , МВ·А	; ;	; ;

Окончание табл. 3.2

1	2	3	4

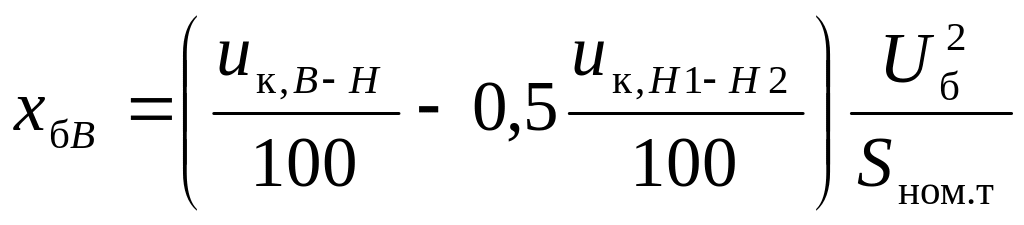

Трансформатор с расщепленной обмоткой низшего напряжения (Т)	Uк,В−Н, %; Sном. т, МВ·А	;	;

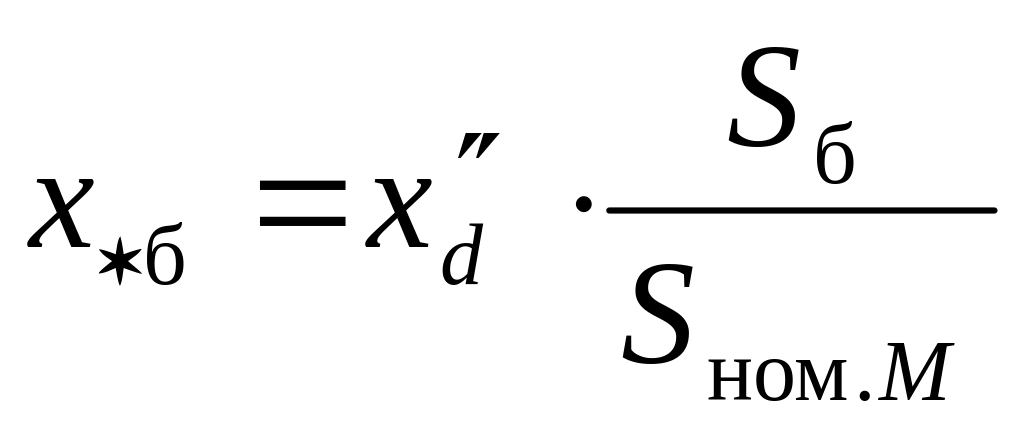

Синхронные и асинхронные электродвигатели, компенсаторы (М)	; Sном. М, МВ·А

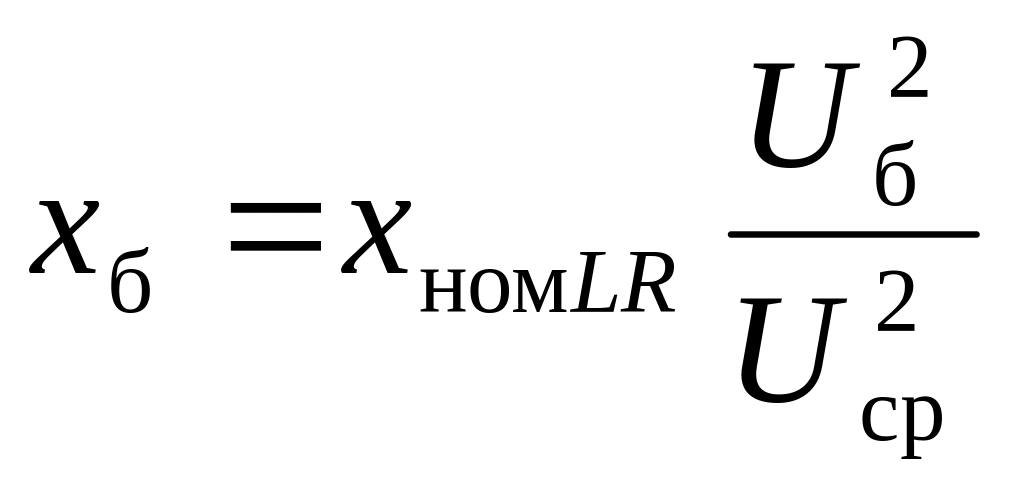

Реактор (LR)	xном.LR, Ом
Линия электропередачи (W)	xуд, Ом/км; l, км
Примечание: Sном – номинальные мощности элементов (генератора, трансформатора, энергосистемы), МВ·А; Sб – базисная мощность, МВ·А; Sк – мощность КЗ энергосистемы, МВ·А; Iоткл. ном – номинальный ток отключения выключателя, кА; х*ном. С − относительное номинальное сопротивление энергосистемы; uк % − напряжение КЗ трансформатора; Iб – базисный ток, кА; Uср – среднее напряжение в месте установки данного элемента, кВ; xуд – индуктивное сопротивление линии на 1 км длины, Ом/км; l – длина линии, км

.

Зная результирующее сопротивление до точки КЗ, по закону Ома определяют токи КЗ [8].

При расчете в именованных единицах:

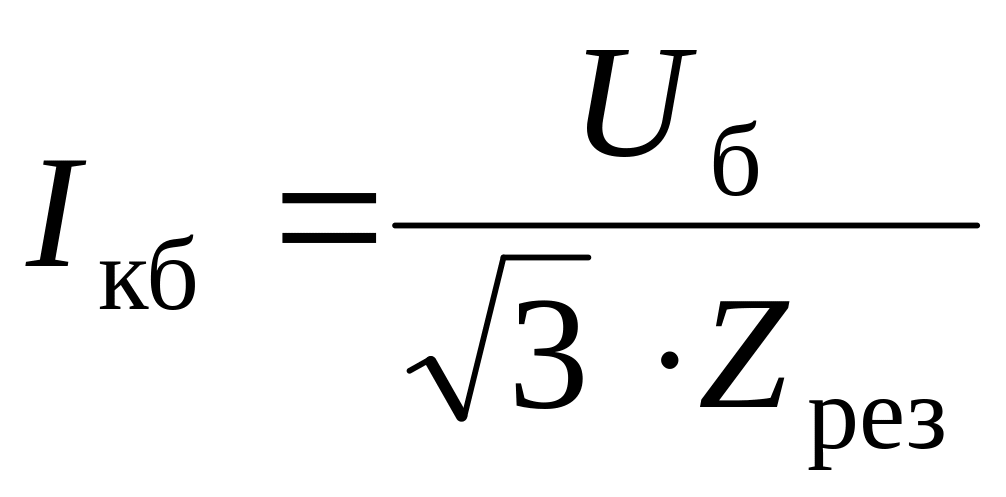

, (3.1)

где − ток КЗ, приведенный к базисной ступени напряжения; U_б – напряжение базисной ступени напряжения; Z_рез – полное сопротивление (если учитываются индуктивные и активные сопротивления) от источника питания до точки КЗ.

Если напряжение ступени КЗ отличается от напряжения, принятого при расчете за базисное напряжение, полученный ток КЗ необходимо привести к реальному напряжению ступени КЗ по выражению:

, (3.2)

где U_срн – напряжение ступени КЗ.

При расчете в относительных единицах:

; (3.3)

, (3.4)

где – базисный ток той ступени, на которой определяют ток КЗ; Z_рез – полное приведенное сопротивление от источника питания до точки КЗ; S_б – базисная мощность.

При расчете токов КЗ в большинстве случаев требуется знать следующие значения:

– начальное действующее значение периодической составляющей тока КЗ (сверхпереходной ток);

i_у – ударный ток КЗ;

I_у – действующее значение полного тока КЗ за первый период;

I_∞ − ток установившегося режима;

I_пt – периодическая составляющая тока КЗ в момент времени t = τ.
