1. Измерение шага резьбы и определение накопленной погрешности n шагов

Изделие устанавливается в центрах прибора.

Накопленная погрешность шага определяется на длине свинчивания (n = 5 витков). Действуя маховичком и используя продольные и поперечные перемещения, добиваются совпадения центральной пунктирной линии сетки с одной из боковых сторон профиля (правой или левой). Перекрытие при этом должно располагаться по середине сторон профиля (рис. 6.5). При этом положении прибора в таблицу 6.1 по отсчетному устройству микроскопа записывают первое показание. Затем перемещают продольную каретку на требуемое число шагов (n = 5) так, чтобы центральная пунктирная линия совпадала с той же самой (правой или левой) стороной профиля n-го витка, и снимают второе показание. Разность показаний равна действительному размеру 5-ти шагов Р_n.

Рисунок 6.5 – Измерение шага резьбы

Для исключения ошибки, полученной за счет погрешностей установки резьбы, измерение шага и определение накопленной погрешности шага ведут как по правой, так и по левой сторонам профиля резьбы.

Накопленная погрешность определяется по формуле:

Р = Р_{n изм} – Р_{n ном} (6.10)

Таблица 6.1

Измерения	Отсчеты по шкале		Измеренный Размер Рn изм.	Рn действ = Рn пр+ Рn лев 2	Номинальный размер 5 – и шагов Рn ном.	Накопленная погрешность 5 – и шагов Р
	1-ый	2-ой
По правой грани
По левой грани

2. Измерение угла профиля резьбы и определение погрешности половины угла профиля

Измерение угла профиля резьбового изделия производится отдельно по двум половинам для того, чтобы проверить не только правильность самого угла, но и перпендикулярность биссектрисы угла профиля к оси резьбы.

Чтобы исключить ошибки измерения вследствие несовпадения оси резьбы с осью продольного перемещения каретки, половины угла следует измерять в одном осевом сечении, но с двух сторон. При этом наклона колонки микроскопа не должно быть.

При нулевом положении штриховой сетки центральная пунктирная линия направлена перпендикулярно к линии центров и проходит через вершину профиля, градусная шкала окулярной головки показывает нуль минут. При совмещении с помощью маховичка центральной пунктирной линии с одной стороной профиля, получают по градусной шкале значение половины угла профиля, а при совмещении со второй стороной – (360 - /2) (рис. 6.6). Результаты измерений заносят в таблицу 6.2.

Рисунок 6.6 – Измерение угла профиля резьбового изделия

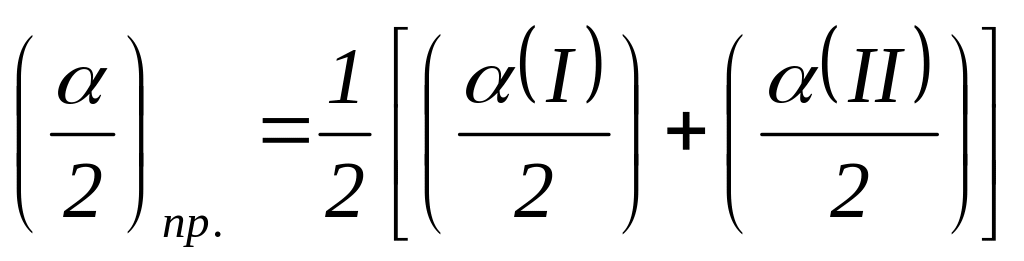

(6.11)

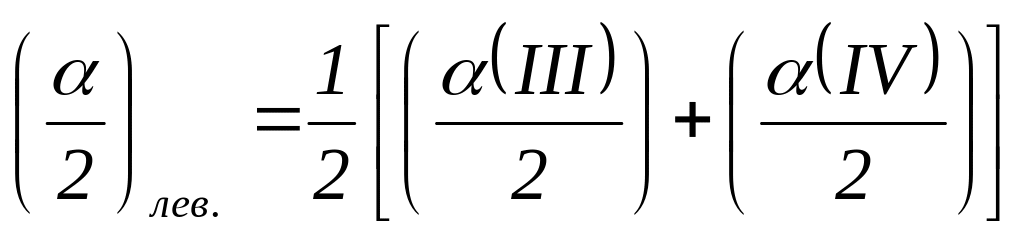

(6.12)

(6.13)

(6.14)

(6.15)

Для метрической резьбы /2_ном = 30°.

Таблица 6.2

Результаты измерения половины угла								Средняя погрешность
по правой грани				по левой грани
(I) 2	(II) 2	лев. 2	лев. 2	(III) 2	(IV) 2	пр. 2	пр. 2	 2
