2.6. Определение расхода пара из промышленных отборов турбин для обеспечения нагрузок промышленных потребителей и собственных нужд тэц
Турбоагрегат Р-100
не имеет системы регенерации низкого
давления. Химочищенная питательная
вода котлов, питающих турбину Р-100, после
вакуумного деаэратора добавочной воды
(ДВ) подогревается в ПДХОВ до температуры
и подается в деаэратор высокого давления
турбины Р-100. Полный расход обессоленной
воды в тепловой схеме ТЭЦ (обратный
конденсат и добавочная вода) будет равен
=150
+ 110,6= 260,6 кг/с.
Перед тем как приступить к расчету тепловых схем турбин ПТ-135 и Р-100, необходимо решить вопрос о подогреве такого большого потока обессоленной воды. Исходим из того, что большая часть этой воды будет подогреваться в ПДХОВ; остальной поток обессоленной воды целесообразно направить в точки смешения систем регенерации турбин ПТ-135 для ее подогрева в ПНД этих турбин.
Прежде всего, определим, какую величину расхода обессоленной воды можно подвести в деаэратор высокого давления турбины Р-100.
Считаем, что турбина Р-100-130/15 будет работать в расчетном режиме с постоянной нагрузкой при номинальном расходе острого пара. Это обеспечит максимальный эффект от её применения.
Номинальный расход питательной воды через ПВД этой турбины, в соответствии с заводскими данными:
=
+
=211+6,33 = 217,33
кг/с (782,4 т/ч),
где
= 211
кг/с (760т/ч) – номинальный расход пара
на турбину;
– потери с утечками.
Регенеративная система турбины Р-100 состоит из трех подогревателей высокого давления (рис. 2.3). Два из них питаются паром из регенеративных отборов, а третий – из линии противодавления.
Греющий пар из линии противодавления турбины Р-100 подается на ДВД этой турбины, на ПСВ-2 и на ПДХОВ.

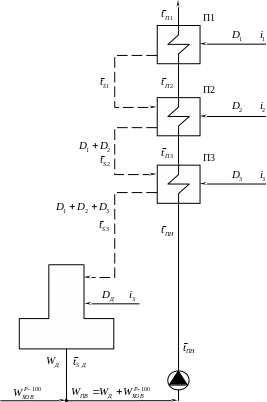

Р
ис.
2.3. Схема
системы регенерации турбины Р-100-130
Д
Параметры пара в точках процесса расширения в проточной части турбины Р-100 и в ее отборах на номинальном режиме приведены в табл. 2.1.
Таблица 2.1
Точка процесса |
Обозначен. на ПТС |
Пар в отборах |
Количество отбираемого пара |
||
Р, МПа |
t, С |
i, кДж/кг |
Di, кг/с |
||
0 |
|
12,75 |
565 |
3510 |
|
0' |
|
12,75 |
563 |
3510 |
|
1 |
П1 |
3,4 |
385 |
3200 |
9,44 |
2 |
П2 |
2,28 |
335 |
3100 |
8,61 |
3 |
П3 |
1,47 |
284 |
3010 |
10,61 |
|
Д |
0,6 |
|
|
|
Суммарный расход конденсата греющего пара, сливаемого каскадно из ПВД в деаэратор турбины Р-100:
=
9,44+8,61+10,61 = 28,66 кг/с.
В расчетном режиме
турбина работает с противодавлением
при расходе пара на голову, соответствующем
номинальному режиму.
В табл. 2.2 приведены параметры пара, конденсата и питательной воды при работе турбины Р-100/105-130/15 на расчетном режиме. При построении таблицы принято, что потери давления в паропроводах отборов равны 8%, температурные напоры в ПВД 3С.
Таблица 2.2
Точка процесса |
Параметры пара в камере отбора |
Параметры пара в регенеративных подогревателях |
||||
|
|
|
|
|
|
|
0 |
12,75 |
565 |
3510 |
|
|
|
0' |
12,75 |
563 |
3510 |
|
|
|
1 |
3,4 |
385 |
3200 |
236 |
1018,6 |
3,15 |
2 |
2,28 |
335 |
3100 |
215 |
920,6 |
2,11 |
3 |
1,5 |
287 |
3010 |
195 |
829,9 |
1,39 |
Из уравнения материального баланса ДВД турбины Р-100:
расход химочищенной воды, поступающей из ПДХОВ в деаэратор
; (2.1)
расход греющего пара на ПДХОВ
. (2.2)
Недогрев воды в
ПДХОВ до температуры насыщения в ДВД
принят 10С.
Тогда температура воды на выходе из
ПДХОВ
С,
соответственно, энтальпия
= 628,2 кДж/кг. Подогрев воды в ПДХОВ
осуществляется паром третьего отбора
турбины ПТ-135. Недогрев воды в ПДХОВ до
температуры насыщения греющего пара
принимаем 10С.
Соответственно
С,
энтальпия
кДж/кг.
Величину расхода пара на ПДХОВ можно определить, подставив (2.1) в (2.2):
При этом предварительно
принято, что расход пара в деаэратор
кг/с.
Из уравнения (2.1) расход химочищенной воды в деаэратор:
кг/с.
Ранее было
определено, что полный расход обессоленной
воды после вакуумного деаэратора
добавочной воды равен
кг/с, следовательно, в точку смешения
II
системы регенерации каждой турбины
ПТ-135 следует ввести обессоленную воду:
кг/с.
Уточненное значение расхода пара на ДВД:
Теперь может быть определен возможный отпуск пара из противодавления турбины Р-100 промышленным потребителям:
=
=
= 211 - (9,44+8,61+10,61) – 2,185 –27,86 – 6 = 146,294 кг/с.
Электрическая мощность турбины Р-100 при расчетном режиме:
=[9,44(3510-3200)+8,61(3510-3100)+(10,61+2,185+27,86+6+146,294)(3510-3010)]0,985 = 101387,53
кВт.
Расход
пара из промышленных отборов турбин
ТЭЦ для промышленных потребителей
должен составлять 250 кг/с. Из противодавления
турбины Р-100 направляется пар внешним
потребителям
148,55 кг/с.
Из промотбора
каждой турбины ПТ-135 внешним потребителям
должен отпускаться пар в количестве
кг/с.
