1.1. Определение расхода теплоты на отопление
Определение расхода теплоты на отопление производится по укрупненным показателям по формуле:
,
кВт (1.1.)
где - поправочный коэффициент. Определяется по Л.1 стр. 39;
- коэффициент инфильтрации. Определяется по Л.1 стр. 40. Учитывается при определении расходов теплоты для промышленных зданий;
q0 – удельная отопительная характеристика зданий, Вт/м3К. Определяется по Приложению 3 МУ.
V – строительный объем здания, м3;
t рвн. – расчетная температура воздуха внутри помещения, 0С. Определяется по Приложению 2 МУ.
tо.р. – расчетная температура наружного воздуха для отопления. Определяется по Приложению 1 МУ.
Далее расчет производится с помощью электронных таблиц Excel. Исходные данные вносятся в выделенные ячейки электронной таблицы, а расчетная величина определяется автоматически.
Таблица 1.1. Определение расхода теплоты на отопление.

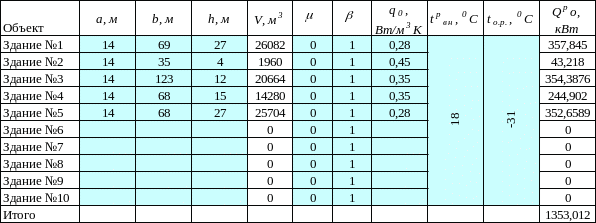

В таблице 1.1. приведен пример расчета нагрузки на отопление в электронных таблицах Excel для жилых зданий.
1.2. Определение расхода теплоты на вентиляцию.
Определение расхода теплоты на вентиляцию производится по укрупненным показателям по формуле:
,
кВт (1.2.)
где qв – удельный расход теплоты на вентиляцию, Вт/м3К. Определяется по Приложению 4 МУ.
Далее расчет ведется с помощью электронных таблиц Excel.

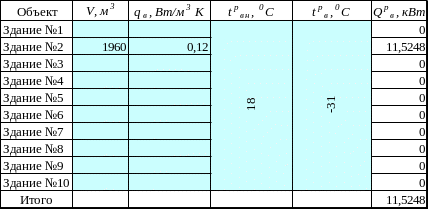

В таблице 1.2. приведен пример расчета расходов теплоты на вентиляцию.
Таблица 1.2. Определение расхода теплоты на вентиляцию
1.3. Определение расхода теплоты на горячее водоснабжение.
Для определения максимального расхода теплоты на горячее водоснабжение (ГВС) используется формула:
а) для жилых, общественных и промышленных зданий
, кВт (1.3.)
где m – число потребителей ( 1 чел., 1 блюдо, 1 душ. сетка и т.д.);
g – норма расхода горячей воды на единицу потребления (кг/сут.) Принимается по . Приложени. 4 МУ.
с = 4,19 кДж/кг К – теплоемкость воды;
tг – минимальная температура воды перед водоразборными приборами. Принимается 50 0С при закрытой схеме теплоснабжения и 550С при открытой.
tх - температура холодной воды. Принимается 50С.
Кч и Ксут. – соответственно коэффициенты часовой и суточной неравномерности потребления горячей воды. Принимаются по Приложению 4 МУ.
n– число часов использования горячей воды. Принимается для жилых зданий n = 24, для других по числу часов работы объекта в сутки.
Для промышленных предприятий необходимо учесть работу душевых сеток. Расход теплоты для них рассчитывается по формуле (1.3.). При этом Кч=Ксут=1, n=1, m – число душевых сеток, принимается из расчета 1 сетка на 5-10 человек.
б) для предприятий общественного питания
Qргвс =
,
кВт (1.4.)
где m = 2,2 Nр – пропускная способность предприятия; N – число посадочных мест; р – число посадок в час (обычно 2-3 посадки); n – число часов работы предприятия в сутки.
После определения исходных данных расчет производится с помощью электронных таблиц Excel.
В таблице 1.3 приведен пример расчета расхода теплоты ГВС с помощью электронных таблиц Excel.
Суммарный расход теплоты определяется по формуле:
Q = Qрот + Qрв. + Qргвс + Qртех, кВт (1.5.)
где Qтех. – расход теплоты на технологические нужды (по заданию).
Расчет суммарных расходов теплоты можно производить в электронных таблицах Exel.
Пример расчета суммарных расходов теплоты приведен в таблице 1.4.
Таблица 1.3. Определение расхода теплоты на ГВС.
(При отсутствии нагрузок в столбец «n» необходимо поставить “1”)
Таблица 1.4. Расчет суммарного расхода теплоты
