Министерство образования Республики Коми

ГПОУ «Сыктывкарский автомеханический техникум»

(ГПОУ «САТ»)

Допустить к защите.

Заместитель директора по теории __________________Л. Н. Левин

«___»__________20__г.

ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА

Составить технологическую карту разгрузки труб большого диаметра с автомобиля

Профессия:

23.01.07 Машинист крана автомобильного

Выполнил:

Студент группы К-38

Наружный Даниил Евгеньевич

__________________

(подпись)

Рецензент: Проверил: руководитель ВКР

Бракс В.М. Кучеров В.Б.

__________________ __________________

(подпись) (подпись)

___________________________ Мастер производственного обучения

(оценка) Корсунь Д.И.

__________________

(подпись)

Сыктывкар, 2015

Содержание:

Введение.

1.

§1 Краткая характеристика крана кс-5576К

2.

§2 Подготовка производства работ

3.

§3 Технологическая карта разгрузки труб большого диаметра с автомобиля

4.

§4 Безопасность труда и охрана окружающей среды при эксплуатации автомобильного крана

Заключение.

Введение.

Для выполнения своей выпускной квалификационной работы я был направлен в ООО «КРАН ПЛЮС» г. Сыктывкара.

ООО «Кран плюс» - это, прежде всего аренда башенных, гусеничных и автомобильных кранов с экипажем в Сыктывкаре (коми), грузоперевозки (в том числе тяжеловесных и негабаритных грузов), ремонт и монтаж грузоподъемных кранов, и другие услуги.

Меня назначили стажером по управлению и ремонту автомобильного крана КС-5576К "Ивановец".

Перед началом работ я получил инструктаж о технике безопасности. Далее я ознакомился с краткой характеристикой автомобильного крана, описанием, характеристикой и конструктивными особенностями производства автомобильных кранов.

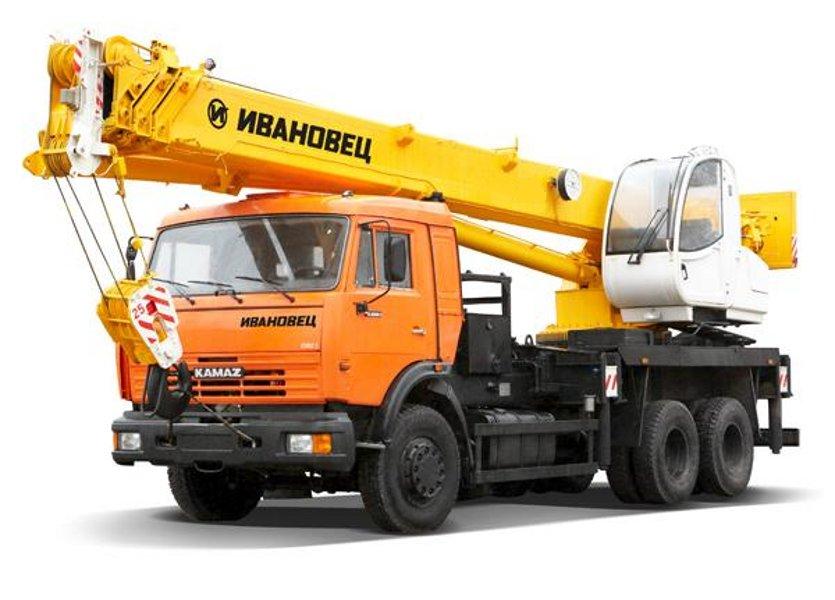

1. §1 Краткая характеристика крана кс- 5576к

Характеристики базового шасси автокрана КС-5576К "Ивановец"

Модель шасси

КамАЗ-53229

Колесная формула

6 х 4

Двигатель

КамАЗ-740.51-240

Мощность двигателя, л.с.

176(240)

Грузовысотные характеристики автокрана КС-5576К "Ивановец"

Максимальный грузовой момент, т х м

96,0

Грузоподъёмность максимальная, т

32,0

Вылет стрелы, м

3,0 — 26,0

Длина стрелы, м

9,9 - 30,7

Габаритные размеры автокрана в транспортном положении, м

Длина

11,7

Ширина

2,5

Высота

3,95

Дополнительные характеристики автокрана КС-5576К "Ивановец"

Масса крана в транспортном положении, т

24,0

Температура эксплуатации, град. С

от - 40 до + 40

  1. §2 Подготовка производства работ

Автомобильные краны участвуют в выполнении строительно-монтажных и погрузочно-разгрузочных работ, вертикальном транспорте материалов.

Подготовка производства работ заключается в организации выполнения правил безопасности перемещения грузов при использовании кранов по назначению на объектах их применения, разработке и применении проектов производства строительно-монтажных работ кранами, технологических карт выполнения погрузочно-разгрузочных работ кранами. Автомобильные краны могут быть допущены к производству работ и перемещению грузов, масса которых не превышает паспортной грузоподъемности. При этом не должны нарушаться требования, изложенные в паспорте и РЭ крана.

В технологической карте производство погрузочно-разгрузочных работ указывают:

  • Решение по технике безопасности с учетом требования ГОСТ 12.3.009-70*. Работы погрузочно-разгрузочные. Общие требования безопасности;

  • Схемы мест установки крана относительно штабеля и транспортного средства, исключающие необходимость подталкивания груза при наклонном положении каната, позволяющие при этом перемещать груз выше на 500 мм встречающихся на пути оборудования, штабелей, деталей, бортов транспортных средств;

  • Требования (с техническими решениями) о подъеме и опускании грузов через люк (проем) лишь при расположении одного из них непосредственно над другим;

  • Порядок подъема и перемещении груза несколькими кранами (схема строповки, последовательность выполнения операции, положения грузового каната, нагрузка на кран); схемы строповки грузов и перечень грузозахватных приспособлений;

  • Площадки и места складирования грузов, оборудованные необходимой технологической оснасткой и приспособлениями (кассетами, пирамидами, стеллажами, тарой, поддонами, лестницами, подстраховками, подкладками, прокладками и т.п.);

  • Таблицу масс и перемещаемых грузов и требованию о том, что перемещение груза неизвестной массы производится только после определения его фактической массы;

  • Требование о том, что опускать перемещаемый груз разрешается лишь на заранее определенное место, где исключается возможность его падения, опрокидывания или сползания;

  • Последовательность выполнения операций грузопереработки кранами, в том числе проверки правильности строповки и надежностидействия тормоза.
