Введение

Металлическая колонна представляет собой строительную несущую конструкцию или элемент здания, которую устанавливают в вертикальном положении. Обычно такие колонны применяются для создания опоры фронтонам или внутренним частям здания. Стоит отметить, что металлические колонны не во всех случаях являются главной несущей конструкцией. А на настоящий момент они даже применяют для создания дизайна помещения.

Такие колонны вместе с балками являются скелетом здания. Постройки, основой которых является металлический каркас, сейчас пользуются особой популярностью. Колонны из металла, которые соединены между собой металлическими балками, создают надежную опору здания, к которой в свою очередь примыкают перегородки, отделанные утеплителем и различными строительными материалами. Легкий и простой монтаж металлических колонн делает их еще более популярными в строительной индустрии. Колонны и металлические фермы возлагают на себя все основную нагрузку, поэтому чаще всего их изготавливают из стали, которая славится высокой прочностью.

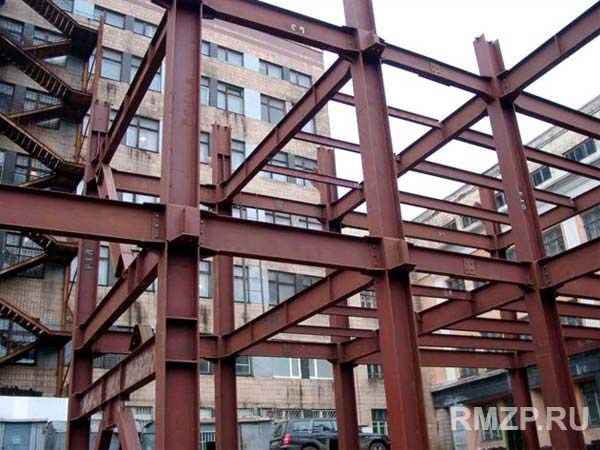

Рисунок 1 – Колонны

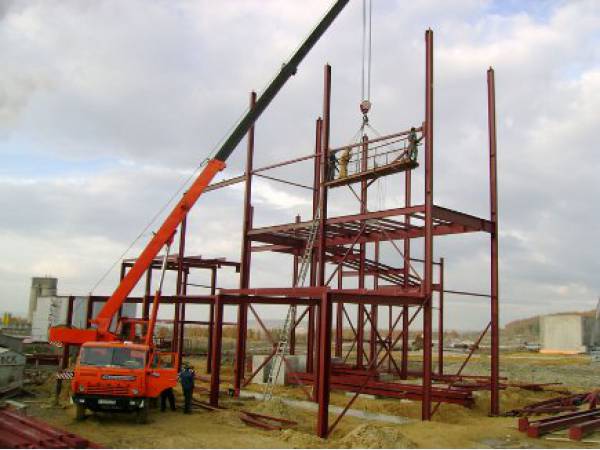

Рисунок 2 - Коллоны

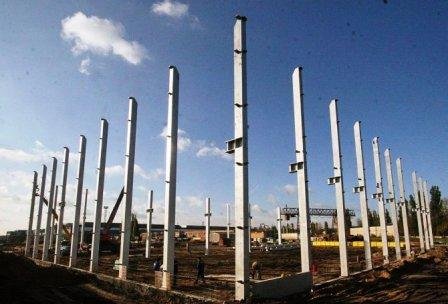

Рисунок – 3 Коллоны

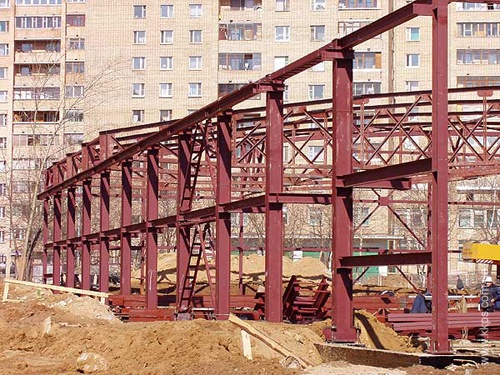

Рисунок – 4 Коллоны

1.Основная часть

1.1Описание сварной конструкции

Металлическая колонна представляет собой строительную несущую конструкцию или элемент здания, которую устанавливают в вертикальном положении. Такие колонны вместе с балками являются скелетом здания

1.2 Материалы сварной конструкции

Изготавливаемая конструкция выполнена из металлического профиля марки С235. Сталь С235 низкоуглеродистая конструкционная сталь применяется: для изготовления горячекатаного фасонного (уголков, двутавров, швеллеров), листового, широкополосного универсального проката и гнутых профилей, предназначенных для строительных стальных конструкций со сварными и другими соединениями. Выбор сварочных материалов определяется требованиями конструкторской документации на конкретное изделие.

Таблица 1 – химический состав

Химический состав в % материала

C	SI	Mn	Ni	S	P	Cr	Cu	N
до 0.22	до 0.05	до 0.6	до 0.3	до 0.05	до 0.04	до 0.3	до 0.3	до 0.012

Таблица 2 – механические свойства

Механические свойства при Т=20oС материала

Сортамент	Размер мм	SB (Мпа)	ST (Мпа)	d5 (%)
Лист	2 - 3.9	360.0	235.0	20.0

Таблица 3 – Технологические свойства материала с235
